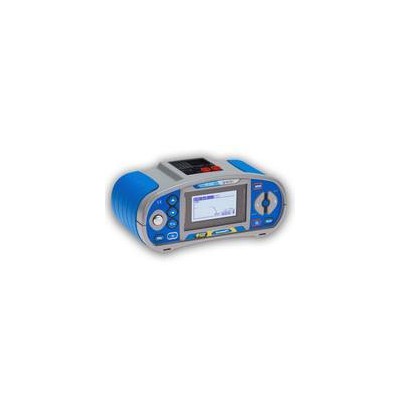

MI3109光伏系統驗證測試儀可完成光伏系統所有必要的測試，可測試EN62446標準要求的所有項目：包括I/V特性測試、計算STC值、在逆變器的直流和交流側進行功率測量。MI3109的自動操作模式可讓您一鍵完成EN62446的所有測試項目。

測量功能：

–            光伏直流側：電壓、電流、功率、電能；開路電壓（Uoc）、短路電流（Isc）；光伏模塊和陣列的I/V曲線；光照度；模塊溫度。

–            光伏交流側：電壓、電流、功率。光伏模塊效率、逆變器效率，PV系統效率計算。

–            電氣安裝安全測試：絕緣電阻；PE導線連續性；

關鍵特點：

–            光伏：自動測試；計算STC值；效率計算；圖形顯示I/V曲線；2電壓通道、2電流通道可同時測量交流和直流側；可選PV遠程模塊（A1378）同時測量光照度和模塊溫度。

一般特點：

–            大內存，可保存1800個測量結果或500個I/V曲線加500個電氣測試結果

–            128 x 64帶背光點陣液晶顯示；內置帶連接圖案的幫助菜單

–            6節5號充電電池供電，帶內置充電電路

–            帶RS232和USB通訊接口

–            Eurolink PRO軟件用于下載數據；Eurolink PROPlus 用于建立專業的分析報告

–            過壓保護：1000 V DC / CAT II；600 V / CAT III；300 V / CAT IV

–            尺寸：230 x 103 x 115 mm

–            重量：1.3公斤

符合標準：

–            功能：IEC/EN61557 系列、IEC62446（光伏）

–            電磁兼容：EN61326

–            安全 (LVD)： EN 61010-1； EN 61010-2-030；EN 61010-031； EN 61010-2-032

技術參數：

 MI3109ST

– 主機

– 軟便攜包

– 測試手柄

– 1.5米測試線3根

– 測試探針3個（藍、紅、綠）

– 測試夾3個（藍、紅、綠）

– PV連續性測試線2根

– PV MC3/4公母附件

– AC/DC電流鉗

– 電源線及6節電池

– USB/RS232（PS2）電纜

– Eurolink PRO軟件

MI3109PS

– MI3109ST

– 遙控單元

– PV安全測試探頭

– 照度計

– 溫度探頭
