MI3295測量功能：跨步電壓和接觸電壓測量、接地阻抗測量，分辨率 1 mΩ

MI3295S測量功能：接地阻抗測量，分辨率 1 mΩ

說明：MI3295S測量接地電阻的技術參數同MI3295

主要特點：高精度、卓越的抗干擾能力、重量輕、獨立測量、安全

–     由于采用高達50A的電流和有效的噪聲抑制措施，測量精度高

–     對地電流的抗干擾性能卓越

–     獨立測量跨步電壓，不需要電壓極

–     重量輕

–     由于輸出電壓低于55 V，安全性高

–     用PC 軟件程序包直接下載測試結果，對試驗結果進行分析歸檔

應用：用于發電廠、變電站和其他電力系統保護接地的試驗和檢查。

采用的標準：

–     功能：RAT 2008；HD 673 N4；ANSI/IEEE Std 81；EN 61557-5

–     電磁兼容性 (EMC)：EN 61326

–     安全性(LVD)：EN 61010-1；EN 61010-031

技術參數：

跨步電壓、接觸電壓

–    *顯示的跨步電壓和接觸電壓是基于計算的結果：

U_S=U_{meas ?}I_fault/I_gen; U_C=U_{meas ?}I_fault/I_gen;

I_fault (可選)：10A – 200 kA

–    輸入電阻 (可選): 1 k?, 1 M?

–    噪聲抑制：DSP 濾波器，對50（60Hz）工頻干擾抑制率達 64 dB

電流

–    電流發生器：55 A max

–    測試電壓：< 55 V

接地電阻

–     開路電壓：< 50 VAC（確保人身安全）

–     測試電流：< 7.5 A

–     接地電極對測試年結果的影響:  ≤ ±(10 % 讀數 + 10 位)

–     (Rc, Rp)_max = (10+ 100 R) or 2 kW (最小值)

–     自動測量接地樁的接地電阻

–     自動探測噪音干擾

通用技術參數：

主機：

–     電源：230 V AC (±10 %)/50 或r 60 Hz

–     功耗：750 VA

–     過壓保護等級：CAT II/300 V

–     測量保護等級：CAT IV/50 V

–     保護等級：ClassI

–     顯示：128 x 64 帶背光的液晶屏

–     內存：1000個數據

–     電流記錄：24小時（最?。?/span>

–     通訊：RS232 (用于和儀表通訊)

–     尺寸：56.3 cm × 27.5 cm × 25.7 cm

–     重量：29.5 kg

測量表：

–     電源：9V_DC (6 x 1.5 V  5號充電電池)

–     工作時間：12小時

–     測量保護等級：CAT IV / 50 V

–     顯示：128 x 64 帶背光的液晶屏

–     內存：1500個數據

–     通訊：RS232 、USB

–     尺寸(w×h×d)：23 cm × 10.3  cm × 11.5 cm

–     重量：1.3公斤

環境參數：

–     工作溫度范圍：0 °C – +40 °C

–     工作濕度范圍：85 % RH (0 °C – 40 °C)

–     存儲溫度：-10 °C – +60 °C

–     存儲濕度：90 % RH (-10 °C – +40 °)

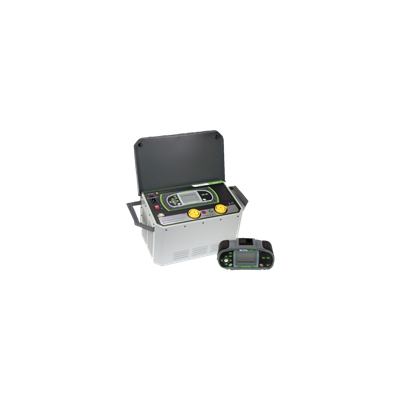

MI3295 接地裝置特性參數測量系統/MI3295S 大地網接地電阻測試儀產品標準配置

MI3295包括MI3295S和MI3295M

MI3295S 大地網接地電阻測試儀

– MI3295S主機

– 接地樁 4只

– 10米黑色測試線 2根

– 10米紅色測試線1根

– 10米綠色測試線1根

– 電源線

MI3295M 跨步電壓表

– MI3295M主機

– 3米黑色測試線1根

– 1.5米黑色測試線1根

– 1米紅色測試線1根

– 鱷魚夾4個

– 金屬盤2個

– RS232電纜/USB電纜/計算機軟件
