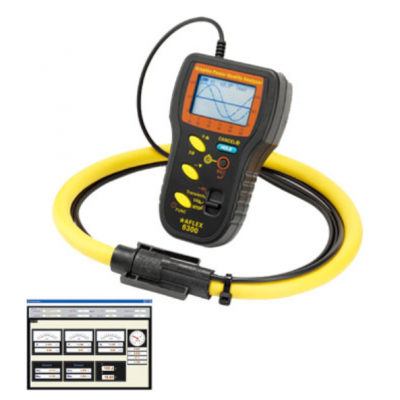

AFLEX-6300撓性繪圖式電力及諧波分析儀
產品特點Product Features
電力品質分析儀能使用單向或平衡三項系統
電壓及電流諧波分析 (1 至 50 階)
電壓真均方根值，準確度為讀值的 ±0.5 ％ 範圍內
電流真均方根值，準確度為讀值的 ±0.1 ％ 範圍內
電壓及電流繪圖式波形顯示
繪圖式向量圖顯示
暫態偵測及資料記錄 ( 驟升、驟降及停電暫態偵測)
快速峰值取樣功能 (39μs對50 Hz；33μs對60Hz)
有效功率 (W、KW、HP)、無效功率 (VAR、KVAR)及視在功率 (VA、KVA)量測
功率因素 (PF) 、相位角 (Φ) 及電能 (WH、KWH) 量測
平衡三項電力品質量測
電壓轉換比值 (VT) 設定 (1 ~ 3000)
量測值保留 (Hold) 功能
電源自動關閉功能 (15分鐘)
電器規格: (23℃±5℃)
有效功率 (AC Watt):
範圍 | 解析度 | 讀值誤差 | |
> 20 V 和 > 30A | < 20V 或 < 30A | ||
10.0 – 999.9 W | 0.1W | ±1% of Range ±0.3W | ±2% of Range |
1.000 – 9.999 KW | 0.001 KW | ±1% of Range ±0.003KW | ±2% of Range |
10.00 – 99.99 KW | 0.01 KW | ±1% of Range ±0.03KW | ±2% of Range |
100.0 – 999.9 KW | 0.1 KW | ±1% of Range ±0.3KW | ±2% of Range |
1000 – 9999 KW | 1 KW | ±1% of Range ±3KW | ±2% of Range |
視在功率 (AC Apparent Power, VA):
範圍 | 解析度 | 讀值誤差 | |
> 20 V 和 > 30A | < 20V 或 < 30A | ||
10.0 – 999.9 VA | 0.1VA | ±1% of Range ±0.3VA | ±2% of Range |
1.000 – 9.999 KVA | 0.001 KVA | ±1% of Range ±0.003KVA | ±2% of Range |
10.00 – 99.99 KVA | 0.01 KVA | ±1% of Range ±0.03KVA | ±2% of Range |
100.0 – 999.9 KVA | 0.1 KVA | ±1% of Range ±0.3KVA | ±2% of Range |
1000 – 9999 KVA | 1 KVA | ±1% of Range ±3KVA | ±2% of Range |
無效功率 (AC Reactive Power, VAR):
範圍 | 解析度 | 讀值誤差 | ||
> 20 V 和 > 30A | < 20V 或 < 30A | |||
10.0–999.9 VAR | 0.1VAR | ±1% of Range ±0.3VAR | ±2% of Range | |
1.000–9.999 KVAR | 0.001 KVAR | ±1% of Range ±0.003KVAR | ±2% of Range | |
10.00–99.99 KVAR | 0.01 KVAR | ±1% of Range ±0.03KVAR | ±2% of Range | |
100.0–999.9 KVAR | 0.1 KVAR | ±1% of Range ±0.3KVAR | ±2% of Range | |
1000 – 9999 KVAR | 1 KVAR | ±1% of Range ±3KVAR | ±2% of Range | |
功率因素 (PF)
| 範圍 | 解析度 | 誤差 | |
| > 20 V 和 > 30A | < 20V 或 < 30A | ||
| 0.000 – 1.000 | 0.001 | ± 0.04 | ±0.1 |
交流電流
| 範圍 | 解析度 | 讀值誤差 |
| 3A – 300.0A | 0.1A | ±1% of Range ±0.3A |
| 300.0 – 3000A | 0.1A / 1A | ±1% of Range ±3A |
交流電壓 (過載保護AC 800V)
範圍 | 解析度 | 讀值誤差 |
4.0 V – 600.0 V | 0.1 V | ±0.5% ± 5dgts |
交流電壓諧波百分比
範圍 | 解析度 | 誤差 |
1 – 20th | 0.1% | ±2% |
21 – 50th | 0.1% | 4% of reading ±2.0% |
交流電壓諧波強度
範圍 | 解析度 | 誤差 |
1 – 20th | 0.1% | ±2% ± 0.5V |
21 – 50th | 0.1% | 4% of reading ±0.5V |
交流電流諧波百分比
範圍 | 解析度 | 誤差 |
1 – 20th | 0.1% | ±2% |
21 – 50th | 0.1% | ±6% |
交流電流諧波強度 (電流真均方根值<300A時，能有正確的1~50次電流諧波強度量測)
範圍 (0-300A) | 解析度 | 誤差 |
1 – 20th | 0.1% | ±2% of range ±0.4A |
21 – 50th | 0.1% | ±4% of range ±0.4A |
交流電流諧波強度 (AC3000A>真均方根值>300A時，能有正確的1~50次電流諧波強度量測)
範圍 | 解析度 | 誤差 |
1 – 20th | 0.1% | ±2% of range ±40A |
21 – 50th | 0.1% | ±4% of range ±40A |
相位角 (Φ, V > 20V, A > 30A)
範圍 | 解析度 | 誤差 |
-180° to 180° | 0.1° | ± 2° |
0° to 360° | 0.1° | ± 2° |
總諧波失真
範圍 | 解析度 | 誤差 |
0.0 – 20% | 0.1% | ± 2% |
20 – 100% | 0.1% | ± 7% |
100 – 999.9 % | 0.1% | ± 11% |
交流電壓峰值 (均方根值> 20V) 或
交流電流峰值 (均方根值>30A)
範圍 | 取樣時間 | 讀值誤差 |
50 Hz | 39 μs | ± 5% ± 50 digits |
60 Hz | 33 μs | ± 5% ± 50 digits |
交流電壓頻率 (均方根值 > 20V) 或
交流電流頻率 (均方根值 > 30A )
範圍 | 解析度 | 誤差 |
46 – 65 | 0.1 | ± 0.3Hz |
一般規格:
撓性線長度: | 610mm (24”) |
最小彎曲直徑: | 35mm |
探測環連接頭直徑: | 23mm |
連接頭纜線直徑: | 14mm |
撓性纜線線長: | 1700mm |
輸出纜線線長: | 1700mm |
記憶體容量: | 512K bytes |
最大暫態偵測值: | 32000 |
儀器尺寸: | 130mm(長) x 80mm(寬)x 43mm(高) 5.1”(長) x 3.1”(寬) x 1.7”(高) |
電池: | 3號AA 1.5V x 2 |
顯示: | 點矩陣式LCD (128 X 64) 加背光 |
範圍選擇: | 自動 |
過載警示: | OL |
消耗電流: | 約10mA |
自動關機: | 15分鐘 |
LCD更新時間: | 每秒2次 |
取樣率: | 512 (電壓或電流) 256 (瓦特) |
工作溫度: | -10°C ~ 85°C |
工作溼度: | 15% ~ 85%相對濕度 |
量測高度: | 最高至2000M |
儲存溫度: | -20°C ~ 85°C |
儲存溼度: | 15% ~ 85%相對濕度 |
重量: | 430g (含電池) |
附件: | 測試棒 說明書 x 1 1.5V電池 x 2 攜帶箱 x 1 軟體光碟 x 1 軟體說明書 x 1 |
