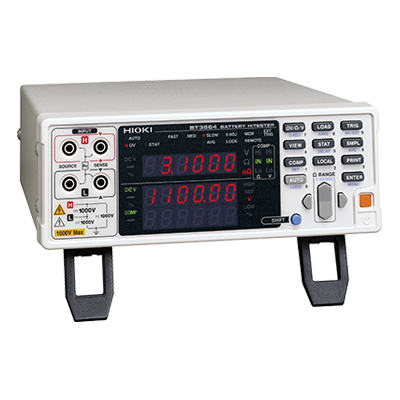

日置 BT3564|BT3561電池測試儀
日置 CT6863-05 C/DC電流傳感器

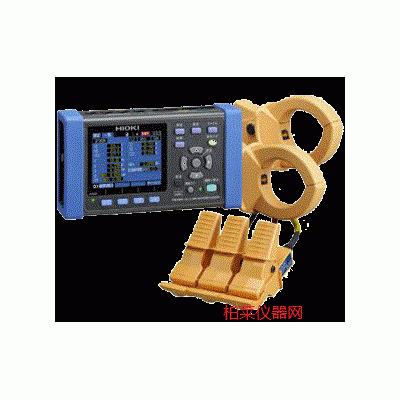

日置 PW3365-30非接觸式鉗形功率計
日置 FA1221在線測試機
日置 FA1220-02線測試機
日置 CM4372 AC/DC鉗形表
日置 CM3289 AC鉗形表
日置 ST9000放電檢測功能
日置 TM6101 LED光測試儀
對應電路板的元件單體，貼裝狀態(tài)，功能檢查等各種測試，可以集成到客戶的設備中
● 功能集中在靈巧型裝置1BOX中，使其易于集成設備
● 增強功能檢查
● 電解電容器/ IC反向插入檢測
● 配備宏測試功能，提高檢查效率
● 4端子低電阻測量，可以穩(wěn)定地測量低電阻
| 測試點數 | 最大：1024 PIN（能以128PIN為單位進行追加） 標準0 PIN（掃描板為選件） |
|---|---|
| 測試步數 | 循環(huán)短路/開路數據：1024 PIN 元件數據：最多10000步 宏數據：1024 PIN/ 1024 PIN（與PIN數無關） IC數據：500步（最多1024 PIN/步） 充電數據：40組 探針接觸數據：1024 PIN 組數據：255組 |
| 檢查項目·測試范圍 | 循環(huán)短路/開路：4Ω~400kΩ（默認40Ω） 宏測試（阻抗）：1Ω~10MΩ 元件測試 IC反向插入檢測 |
| 測試部分 | DC電壓表：800μVf.s.~25 V f.s.，8檔量程 DC電流表：100 nA f.s.~250 mA f.s.，9檔量程 AC電流表：10μArmsf.s.~10 mArms f.s.，4檔量程 宏測試：電流表10μ/ 100μ/ 1 m / 10 mArms，4檔量程 |
| 掃描部分※2 | 使用開關：模擬開關（掃描板E4201，E4202） 通道數：128 CH/板卡（2端子/ 4端子可切換） 輸入保護：±15 V /±0.5 V（可一并設置，僅適用于掃描板E4201和E4202） |
| 外部輸入/輸出※2 | 使用I / O板E4220 * 1，輸入60點 / 輸出56點 * 1 FA1220 / FA1221版本升級后，將安裝I / O板E4220的設置功能。 * 2零售選件 |
| 控制部分 | 外接電腦（另售） 主機：實時OS，PC連接專用LAN（10/100 x 1端口） |
| 電源 | 100~240 VAC（±10％）單相50 Hz / 60 Hz，最大260 W（完全安裝1024針掃描儀板時） |
| 體積及重量 | 200W × 323H × 298D mm, 10 kg |
| 附件 | 使用說明書×1，測試線×1，定位搜索針×1，金屬配件×1，安裝光盤×1 |
