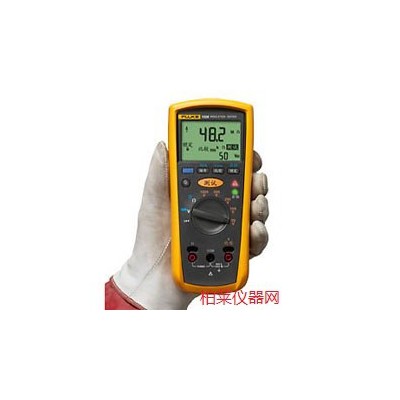

Fluke 1503 絕緣電阻測試儀
Fluke 88V 汽車數字萬用表
Fluke CV301 ClirVu? 75 mm (3 in)
Fluke 279FC 經濟型萬用表熱像儀

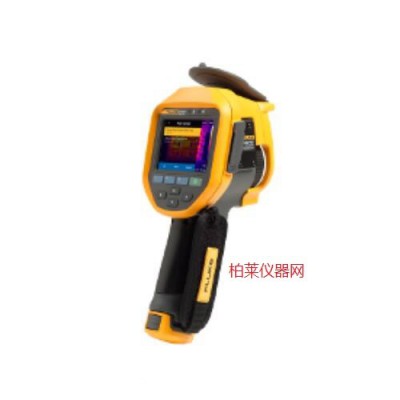

Fluke Ti401 PRO 紅外線熱像儀

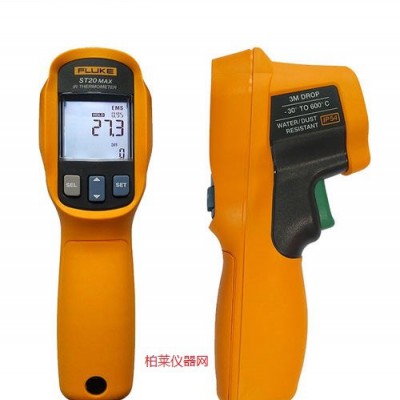

Fluke ST20 MAX 紅外點溫儀
產品概述: Fluke 345手持式諧波功率鉗表
這款電能質量鉗型表全面融合了電能分析儀、電能質量記錄儀以及鉗型表的強大功能，是監測電力負載的理想工具。
由于采用了用于分析諧波頻譜的高亮彩色電能檢測儀顯示屏，用于濾除高頻信噪的低通濾波器，以及優秀的電磁防干擾設計，使得 Fluke 345手持式諧波功率鉗表非常適合檢修可變負載的電能質量故障。 此外，借助電能儀表，霍爾效應鉗型表還能在無需中斷電路的情況下測量直流電流。 電能分析儀的內置存儲器讓用戶可以長期記錄電能質量參數，從而分析趨勢或間歇性問題。
應用
設置和檢修變頻電動機以及 UPS 系統 – 通過測量主要電能質量參數來檢驗是否正常工作
諧波測量 – 發現可能損害或破壞關鍵設備的諧波問題
涌入電流捕獲 – 當出現令人懷疑的重新啟動或令人厭煩的電路跳閘時，檢查啟動電流
負載分析 – 在增加負載之前檢驗電力系統的容量
產品規格: Fluke 345手持式諧波功率鉗表
| 技術規格 | ||
| 顯示屏 | 彩色穿透式 LCD 液晶顯示屏，320 x 240 像素（對角長 70 mm），二級背光 | |
| 電源 | 電池類型 1.5 V 堿性 AA MN 1500 或 IEC LR6 x 6 | |
| 電池壽命（典型值） | > 10 小時（背光全亮度打開） > 12 小時（背光亮度降低） | |
| 等效電池 | 輸入 | 110/230 V 50/60 Hz |
| 輸出 | 15 V 直流，300 mA | |
| 環境條件（僅限室內使用） | ||
| 參考條件 | 所有準確度均在 23 °C ±1 °C (73.4 °F ±1.8 °F) 下確定 | |
| 工作溫度 | 0 °C 至 50 °C（32 °F 至 122 °F） | |
| 電流溫度系數 | ≤ ±0.15% 讀數 / °C | |
| 電壓溫度系數 | ≤ ±0.15% 讀數 / °C | |
| 最大相對濕度 | 溫度在 31 °C (87 °F) 以內時為 80% 并線性降至 40 °C (104 °F) 時的 50% | |
| 最大工作高度 | 2000 m | |
| 電氣安全性 | ||
| 最大安全工作電壓 | 安全 IEC 61010-1 600 V CAT IV 雙重或加強絕緣保護，污染等級 2 保護等級 IP40；EN60529 | |
| 電流測量 | 600 V 交流有效值或直流（未絕緣導線和接地點之間） | |
| 電壓測量 | 600 V 交流有效值或直流（輸入端子和接地點之間）或者 825 V（加電相位電壓之間）（三角形電力網配置） | |
| 電磁兼容性 (EMC) | ||
| 輻射標準 | IEC/EN 61326-1:1997 A | |
| 抗擾性 | IEC/EN 61326-1:1997 附錄 C 性能標準 B | |
| 機械 | ||
| 尺寸（長 x 寬 x 高） | 300 x 98 x 52 mm (12 x 3.75 x 2 in) | |
| 重量（含電池） | 820 g (1.8 lb) | |
| 鉗口開度 | 60 mm | |
| 鉗口容量 | 直徑 58 mm | |
| 清潔 | 可以使用沾有異丙醇的布清潔裝置。請勿使用研磨劑或其他溶劑。 | |
| 電氣數據 | ||
| 精確度 | 23 °C ±1 °C (73.4 °F ±1.8 °F)。請參見環境條件規格以了解溫度系數。 | |
| 電流測量（直流、直流有效值、交流有效值） | ||
| 測量量程 | 0 至 2000 A 直流或 1400 交流有效值 | |
| 自動量程功能 | 40 A / 400 A / 2000 A | |
| 分辨率 | 40 A 量程下為 10 mA 400 A 量程下為 100 mA A，在 2000 A 量程下 | |
| 精確度：直流和直流有效值 | I > 10 A | ±1.5% 讀數 ± 5 位 |
| I < 10 A | ±0.2 A | |
| 精確度：平均值 | I > 10 A | ±3% 讀數 ± 5 個字 |
| I < 10 A | ±0.5 A | |
| 精確度：峰值 | I > 10 A | ±5% 讀數 ± 5 位 |
| I < 10 A | ±0.5 A | |
| 精確度：AHr | I > 10 A | ±2% 讀數 ± 5 位 |
| I < 10 A | ±0.5 AHr | |
| 精確度：CF（波峰系數） | 1.1 ≤ CF < 3 | ±3% 讀數 ± 5 位 |
| 3 ≤ CF < 5 | ±5% 讀數 ± 5 位 | |
| 分辨率 | 0.01 | |
| 精確度：RPL（紋波） | 2% ≤ RPL < 100% | ±3% 讀數 ± 5 位 |
| 100% ≤ RPL < 600% | ±5% 讀數 ± 5 位 | |
| 分辨率 | 0.1% | |
| I 直流 > 5 A，I 交流 > 2 A | ||
| 所有測量均在直流（DC）和 15 Hz 至 1 kHz 條件下進行 最大過載 10000 A 或有效值 x 頻率 < 400000 安培有效值為真有效值測量（交流 + 直流） | ||
| 電壓測量（直流，直流有效值，交流有效值） | ||
| 測量量程 | 0 至 825 V 直流或交流有效值 | |
| 自動量程功能 | 4 V / 40 V / 400 V / 750 V | |
| 分辨率 | 4 V 量程下為 1 mV 40 V 量程下為 10 mV 400 V 量程下為 100 mV 750 V 量程下為 1 V | |
| 精確度：直流和直流有效值 | V > 1 V | ±1% 讀數 ± 5 位 |
| V < 1 V | ±0.02 V | |
| 精確度：平均值 | V > 1 V | ±3% 讀數 ± 5 位 |
| V < 1 V | ±0.03 V | |
| 精確度：峰值 | V > 1 V | ±5% 讀數 ± 5 位 |
| V < 1 V | ±0.03 V | |
| 精確度：CF（波峰系數） | 1.1 ≤ CF < 3 | ±3% 讀數 ± 5 位 |
| 3 ≤ CF < 5 | ±5% 讀數 ± 5 位 | |
| 分辨率 | 0.01 | |
| 精確度：RPL（紋波） | 2% ≤ RPL < 100% | ±3% 讀數 ± 5 位 |
| 100% ≤ RPL < 600% | ±5% 讀數 ± 5 位 | |
| 分辨率 | 0.1% | |
| V 直流 > 0.5 V，V 交流 > 0.2 V | ||
| 所有測量均在直流（DC）和 15 Hz 至 1 kHz 條件下進行 最大過載 1,000 V 有效值 電壓有效值為真有效值測量（交流 + 直流） | ||
| 諧波 | ||
| THD（總諧波失真） | 1% ≤ THD < 100% | ±3% 讀數 ± 5 位 |
| 100% ≤ THD < 600% | ±5% 讀數 ± 5 位 | |
| 分辨率 | 0.1% | |
| DF（失真系數） | 1% ≤ DF < 100% | ±3% 讀數 ± 5 位 |
| 分辨率 | 0.1% | |
| H02 ≤ Vharm < H13 | ±5% ±2 位 | |
| H13 ≤ Vharm ≤ H30 | ±10% ±2 位 | |
| 所有測量最多至 30 次諧波（15 Hz 至 22 Hz 最多至 40 次諧波） 基波 F0 的頻率范圍 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz Vacrms > 1V | ||
| 功率測量（單相和三相）（直流、直流有效值、交流有效值） | ||
| 測量量程 | 0 至 1650 kW 直流或 1200 kW 交流 | |
| 測量量程 | 4 kW，40 kW，400 kW，1650 kW | |
| 分辨率 | 4 kW 下為 1 W 40 kW 下為 10 W 400 kW 下為 100 W 1200 kW 下為 1 kW | |
| 精確度 | 2.5% 讀數 ±5 位 W1? < 2 kW ±0.08 kW W3? < 4 kW ±0.25 kW | |
| VA 測量（單相和三相）（直流、直流有效值、交流有效值） | ||
| 測量量程 | 0 至 1650 kVA 直流或 1200 kVA 交流 | |
| 自動量程功能 | 4 kVA，40 kVA，400 kVA，1650 kVA | |
| 分辨率 | 4 kVA 下為 1 VA 40 kVA 下為 10 VA 400 kVA 下為 100 VA 1200 kVA 下為 1 kVA | |
| 精確度 | VA > 2 kVA | 2.5% 讀數 ±5 位 |
| VA < 2 kVA | ±0.08 kVA | |
| VAR 測量（單相和三相） | ||
| 測量量程 | 0 至 1250 kVAR | |
| 自動量程功能 | 4 kVAR，40 kVAR，400 kVAR，1200 kVAR | |
| 分辨率 | 4 kVAR 下為 1 VAR 40 kVAR 下為 10 VAR 400 kVAR 下為 100 VAR 1200 kVAR 下為 1 kVAR | |
| 精確度 | VAR > 4 kVAR | ±2.5% 讀數 ± 5 位 |
| VAR < 4 kVAR | ±0.25 kVAR | |
| 功率因數范圍 | 0.3 < PF < 0.99 | |
| 功率因數（單相和三相） | ||
| 測量量程 | 0.3 電容至 1.0 和 1.0 至 0.3 電感（72.5 ° 電容至 0 ° 和 0 ° 至 72.5 ° 電感） | |
| 分辨率 | 0.001 | |
| 精確度 | ±3 ° | |
| 頻率范圍 | 15 Hz 至 1 kHz | |
| 位移功率因數（單相和三相） | ||
| 測量量程 | 0.3 電容至 1.0 和 1.0 至 0.3 電感（72.5 ° 電容至 0 ° 和 0 ° 至 72.5 ° 電感） | |
| 分辨率 | 0.001 | |
| 精確度 | ±3 ° | |
| 頻率范圍 | 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz | |
| 千瓦時 (kWHr) | ||
| 測量量程 | 40,000 kWHr | |
| 自動量程功能 | 4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr | |
| 分辨率 | 4 kWHr 量程下為 1 WHr 40 kWHr 量程下為 10 WHr 400 kWHr 量程下為 100 WHr 4000 kWHr 量程下為 1 kWHr 40,000 kWHr 量程下為 10 kWHr | |
| 精確度 | kWHr > 2 kWHr | ±3% ±5 位 |
| kWHr < 2 kWHr | ±0.08 kWHr | |
| 所有有功功率（Watts）/視在功率（VA）/無功功率（VAR） /功率因數（PF）測量 | 頻率范圍 | 直流和 15 Hz 至 1 kHz |
| 電流量程 | 10 A 至 1400 A 有效值 | |
| 電壓量程 | 1 V 至 825 V 有效值 | |
| 最大輸入 | 825 V 有效值 / 1400 A 有效值 | |
| 最大過載 | 1000 V 有效值/10000 A 所有測量均在直流和 15 Hz 至 1 kHz 條件下進行最大過載 10000 A 或有效值 x 頻率 < 400000 | |
| 頻率測量（從電流或電壓源） | ||
| 測量量程 | 15 Hz 至 1 kHz | |
| 分辨率 | 0.1 Hz | |
| 精確度 | 15 至 22 Hz ±0.5% 讀數 40 Hz 至 70 Hz ±0.5% 讀數 15 Hz 至 1000 Hz ±1% 讀數 | |
| 電流量程 | 10 A 至 1400 A 有效值 | |
| 電壓量程 | 1 V 至 825 V 有效值 | |
| 示波器功能 | ||
| 電流測量 | 量程 | 10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A |
| 分辨率 | 40 A 下為 1 A 400 A 下為 10 A 2000 A 下為 50 A | |
| 精確度 | ±3% 讀數 ±1 像素 | |
| 最大過載 | 10,000 A | |
| 電壓測量 | 量程 | 4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V |
| 分辨率 | 4 V 下為 100 mV 40 V 下為 1 V 400 V 下為 10 V 1000 V 下為 31.25 V | |
| 精確度 | ±2% 讀數 ±1 像素 | |
| 最大過載 | 1000 V 真有效值 | |
| 頻率范圍 | 直流和 15 Hz 至 600 Hz | |
| 時基 | 2.5 ms，5 ms，10 ms，25 ms，50 ms/div（毫秒） | |
| 刷新率 | 0.5 秒 | |
| 最大采樣速率 | 15.625 kHz | |
| 浪涌電流功能 | ||
| 量程 | 40 A、400 A 和 2000 A | |
| 分辨率 | 40 A 量程下為 10 mA 400 A 量程下為 100 mA 2000 A 量程下為 1 A | |
| 精確度 | I > 10 A | ±5% 讀數 ±1 像素 |
| I < 10 A | ±0.5 A | |
| 所有測量均在直流（DC）和 15 Hz 至 1 kHz 條件下進行 | ||
| 最大過載 | 最大過載 10000 A 或有效值 x 頻率 < 400000 安培有效值為真有效值測量（交流 + 直流） | |
| 捕獲時間 | 1 s、3 s、10 s、30 s、100 s 和 300 s | |
| 最大采樣速率 | 15.625 kHz | |
| 接口 | ||
| USB PC 接口 | Power Log（電力記錄）軟件用于下載、分析和報告 345 Upgrade Utility（升級實用程序）用于安裝新的固件版本 | |
| 記錄內存 | ||
| 記錄區域 | 有三個區域，可單獨使用，或是合而為一組成一個大的區域 | |
| 平均周期 | 1 秒，2 秒，5 秒，10 秒，30 秒，1 分，5 分，10 分，15 分和自定義 | |
| 記錄時間 | ||
| 電壓和電流模式 | 平均時間 | 記錄時間（1 個區域） |
| 1 秒 | 1 時 49 分 | |
| 2 秒 | 3 時 38 分 | |
| 5 秒 | 9 時 6 分 | |
| 10 秒 | 18 時 12 分 | |
| 30 秒 | 2 日 6 時 36 分 | |
| 1 min（毫伏） | 4 日 13 時 12 分 | |
| 5 min（毫伏） | 22 日 18 時 0 分 | |
| 10 分鐘 | 45 日 12 時 0 分 | |
| 15 min（毫伏） | 68 日 6 時 0 分 | |
| 記錄時間（3 個區域） | ||
| 1 秒 | 5 時 12 分 | |
| 2 秒 | 10 時 24 分 | |
| 5 秒 | 1 日 2 時 00 分 | |
| 10 秒 | 2 日 4 時 00 分 | |
| 30 秒 | 6 日 12 時 1 分 | |
| 1 min（毫伏） | 13 日 0 時 12 分 | |
| 5 min（毫伏） | 65 日 0 時 15 分 | |
| 10 分鐘 | 130 日 0 時 30 分 | |
| 15 min（毫伏） | 195 日 0 時 45 分 | |
| V 和 A 諧波模式 | 平均時間 | 記錄時間（1 個區域） |
| 1 秒 | 0 時 34 分 | |
| 2 秒 | 1 時 8 分 | |
| 5 秒 | 2 時 52 分 | |
| 10 秒 | 5 時 44 分 | |
| 30 秒 | 17 時 13 分 | |
| 1 米 | 1 日 10 時 26 分 | |
| 5 m | 7 日 4 時 10 分 | |
| 10 m | 14 日 8 時 20 分 | |
| 15 m | 21 日 12 時 30 分 | |
| 記錄時間（3 個區域） | ||
| 1 秒 | 1 時 38 分 | |
| 2 秒 | 3 時 16 分 | |
| 5 秒 | 8 時 11 分 | |
| 10 秒 | 16 時 23 分 | |
| 30 秒 | 2 日 1 時 11 分 | |
| 1 米 | 4 日 2 時 23 分 | |
| 5 m | 20 日 11 時 25 分 | |
| 10 m | 81 日 0 時 50 分 | |
| 15 m | 121 日 13 時 15 分 | |
| 單相和三相功率模式 | 平均時間 | 記錄時間（1 個區域） |
| 1 秒 | 1 時 40 分 | |
| 2 秒 | 3 時 21 分 | |
| 5 秒 | 8 時 22 分 | |
| 10 秒 | 16 時 45 分 | |
| 30 秒 | 2 日 2 時 17 分 | |
| 1 米 | 4 日 4 時 35 分 | |
| 5 m | 20 日 22 時 55 分 | |
| 10 m | 41 日 21 時 50 分 | |
| 15 m | 62 日 20 時 45 分 | |
| 記錄時間（3 個區域） | ||
| 1 秒 | 4 時 47 分 | |
| 2 秒 | 9 時 34 分 | |
| 5 秒 | 23 時 57 分 | |
| 10 秒 | 1 日 23 時 54 分 | |
| 30 秒 | 5 日 23 時 25 分 | |
| 1 米 | 11 日 23 時 25 分 | |
| 5 m | 59 日 21 時 5 分 | |
| 10 m | 119 日 18 時 10 分 | |
| 15 m | 179 日 15 時 15 分 | |
