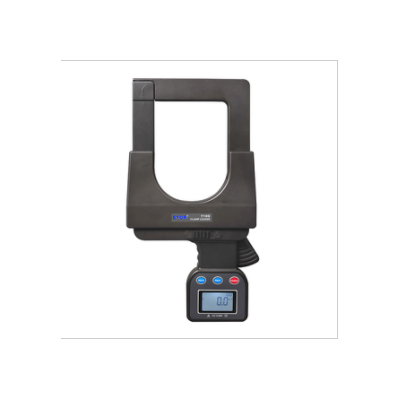

ETCR7100

AC 0.0mA～3200A

0.1mA

99組

108×148mm

能測試漏電流

ETCR7100A

AC 0.0A～4000A

0.1A

主要測大電流

電    源

6V DC(LR6×4節堿性干電池,連續使用12小時)

測試方式

鉗形CT，積分方式

鉗口尺寸

108mm×148mm(可鉗φ108mm導線，或160mm×4mm扁鋼地線)

量    程

ETCR7100： AC 0.0mA～3200A

ETCR7100A：AC 0.A～4000A

zui高分辨率

ETCR7100： AC 0.1mA

ETCR7100A：AC 0.1A

測量精度(23℃±3℃，70%RH以下，導線處于鉗口中心位置)

AC 0.0mA～499A±2%±5dgt

AC 500A～999A±3%±5dgt

AC 1000A～2999A±4%±5dgt

AC 3000A～4000A±5%±5dgt

導線位置

被測試導線處于鉗口的中心位置

數據存儲

99組，閃爍顯示“FULL”符號表示存儲已滿

USB接口

有USB接口，實現所存數據上傳電腦，便于保存分析數據

通 訊 線

USB通訊線，長1.8米

頻    率

50Hz、60Hz自動識別

換    檔

全自動切換

采樣速率

約2次/秒

線路電壓

AC 600V以下線路測試

顯示模式

4位LCD數字顯示，長寬47mm×28.5mm

儀表尺寸

長350mm×寬180mm×厚55mm

背    光

有，適合于昏暗場所使用

數據保持

數據保持功能：“HOLD”符號顯示

溢出顯示

超量程溢出功能：“OL”符號顯示

峰值保持

按PEAK鍵，開啟峰值保持功能，再按PEAK鍵取消此功能

自動關機

開機約5分鐘后，儀表自動關機，以降低電池消耗

電池電壓

當電池電壓降到約5.2V時，電池電壓低符號顯示，提醒更換電池

儀表質量

儀表：1.5kg(含電池)

包裝質量

3kg(含附件)

工作溫濕度

-10℃～40℃；80%rh以下

存放溫濕度

-10℃～60℃；70%rh以下

絕緣強度

AC 3700kV/rms(鐵心與外殼之間)

適合安規

IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V)
