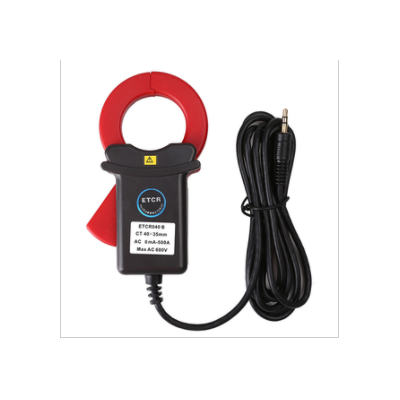

量    程

0mA～500.00A

分 辯 力

1mA AC

精度等級

±2.0%FS (50Hz/60Hz；23℃±2℃，70%RH以下，導線處于鉗口中心位置)

匝    比

1:4000

電 流 比

約1A/0.25mA

參考負載

RL：0～300mA≤500Ω；0～3A≤50Ω；0～30A≤5Ω；0～300A≤0.5Ω

相位誤差

≤3°(50Hz/60Hz；23℃±2℃)

輸出方式

電流感應輸出

質    量

約190g

尺    寸

120mm×70mm×33mm

鉗口尺寸

35mmX40mm

測試方式

鉗形CT，感應電流輸出

輸出接口

φ3.5mm音頻插頭/BNC插頭/4.0mm雙香蕉插頭（按客戶要求）

輸 出 線

2芯屏蔽線，線長2m

電場干擾

外電場100A靠近10mm時約10mA

線路電壓

AC600V以下線路測試

導線位置

被測試導線處于鉗口的中心位置

頻    率

45Hz～60Hz(測試大電流時)

頻率特性

10Hz～100kHz

工作溫濕度

-20℃～50℃； 80%rh以下

存放溫濕度

-10℃～60℃；70%rh以下

絕緣強度

AC2kV/rms (鐵心與外殼之間)

適合安規

IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V)

隨機附件

傳感器：1件
