Elcometer 506 是輕巧，攜帶方便和易于使用的附著力測試儀,可提供模擬或數字附著力測試儀.適用于無論是在現場或在實驗室測量拉拔式附著力的涂層為50MPa（7250psi）。
Elcometer506的設計在旋轉手搖柄時, 可以確保在整個范圍內，輕松均勻的施加壓力,確保可重復的結果，精確度為±1％。
Elcometer 506 快速連接14.2、20和50mm直徑的鍛模連接件和多樣附件,允許涂層附著力測試在平面，曲面，厚和薄基體 – 包括金屬，木材，混凝土和其他纖維材料。

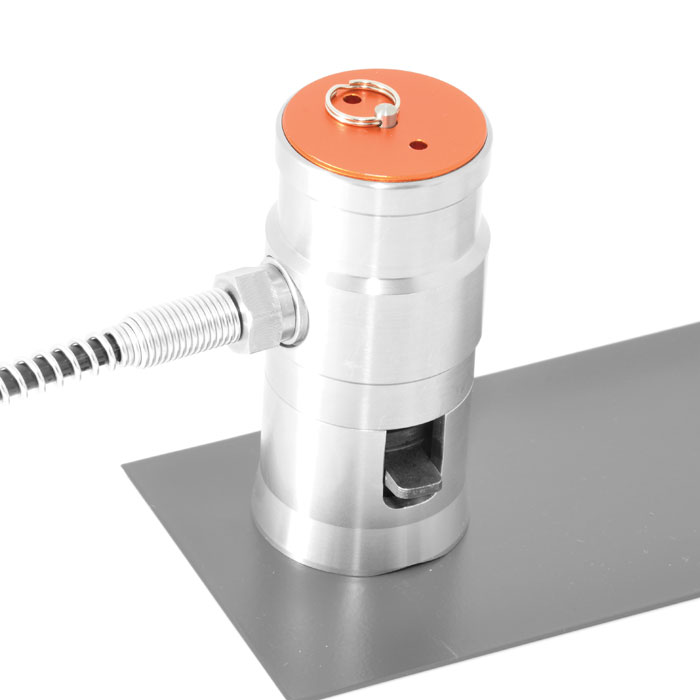

Elcometer506的測試頭（制動器）已被設計成小型，符合人體工程學和攜帶方便 -是單手測試涂層的附著力，即使是在笨拙或密閉空間的理想選擇。
垂直表面上的安全測試也被考慮在內。使用磁性拉線夾附件,制動器可保持牢固-防止意外損壞周邊地區。
 |  |  |

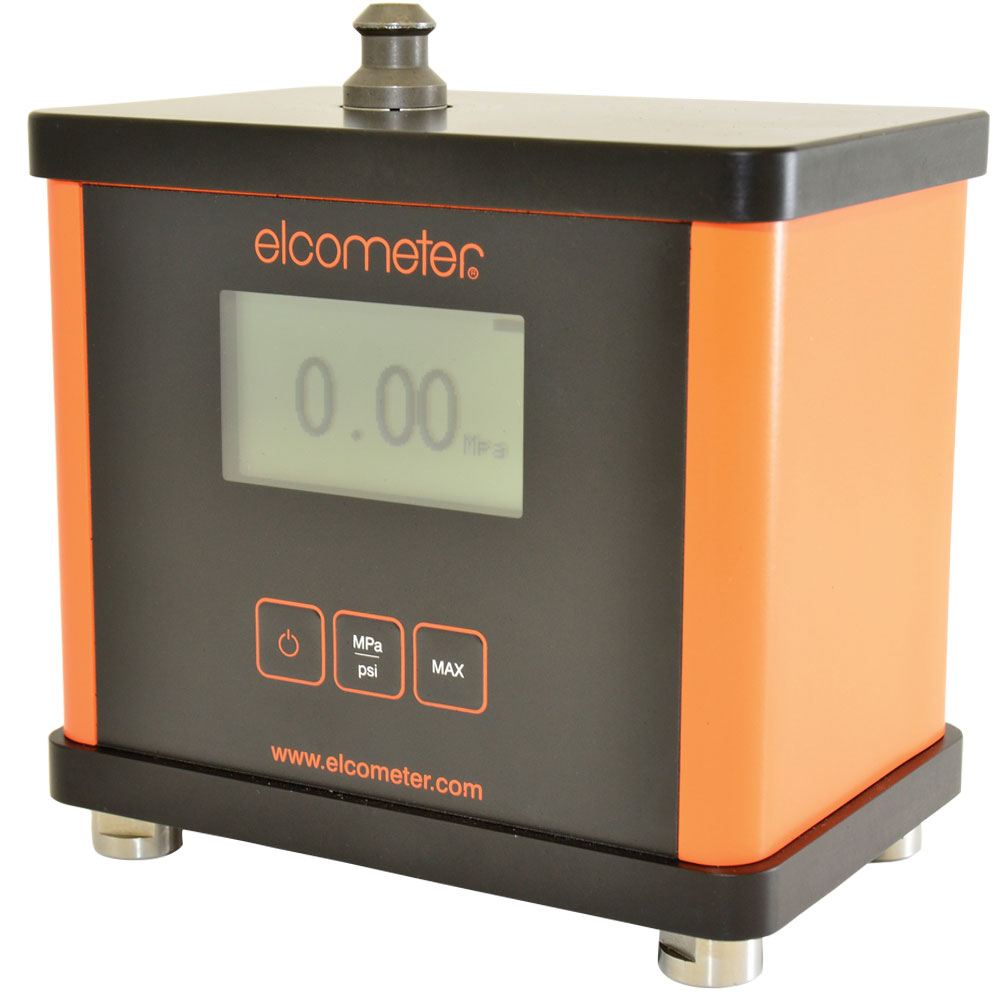

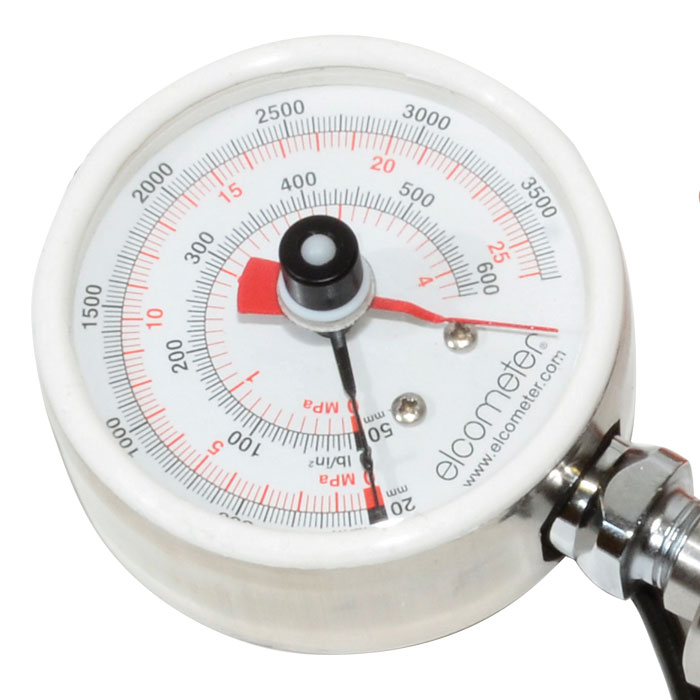

| 數字式和模擬儀器，用于艱苦和危險環境中 | 制動器裙套，適用于平面或曲面上 各種 基體厚度和粘合力 | 制動器高度低，可進入限定區域。垂直表 面測試過程中，安全帶夾有助于防止意外 破壞周邊區域 |
功能強大
? 適用于金屬、木材、混凝土和其他基體
? 堅固、輕巧—非常適合頻繁檢測
? 平穩施加的負荷，高達50MPa（7250psi）
靈活
? 易于使用的手持式設計
? 非常適合實驗室和現場使用
? 14.2、20和50mm（0.56、0.76和1.96”）直徑的可重復使用的鍛模
? 在小的、彎曲或平面上測量
讀數準確
? 測量范圍高達50MPa（7250 psi），精度為全部刻度范圍的±1%
耐用
? 密封型、重型，耐沖擊
? 防塵防水等級，相當于IP65
? 適用于極端環境
低粘合力基體的涂層檢測
在低粘合力基體上檢測涂層時，比如混凝土、木材或其他纖維材料，鍛模的表面面積需較大，以提高精度、可重復性和再現性。
Elcometer 506混凝土附著力測試儀作為套裝或隨單個50mm附件（支撐環、鍛模、割刀）一起供應，此類附件可加入Elcometer 506儀器中。
| 如何防止脫膠脫落和內聚脫落 | |
| 鍛模位置正確 | |
 | 鍛模和制動器
涂層
基體 |
| 鍛模位置不正確 | |
 | 鍛模和制動器
涂層
基體 |
| 表面和鍛模預處理 1. 選擇平坦的測試區，測試區需足夠大以放置附著力測試儀。 2. 研磨鍛模和表面，清除表面的灰塵—盡量降低“粘合”失敗風險。 緊固鍛模 3. 正確混合粘合劑，在整個鍛模面上均勻涂抹粘合膜。 4. 測試標準要求，需垂直測試面拉拔鍛模。因此，鍛模需附著在預處理的測試平面上（參見以下圖片）。給鍛模均勻施加壓力，確保鍛模面平行于測試面。 5. 從鍛模周圍去除多余的粘合劑，使其完全固化。固化過程中，在垂直表面上附著鍛模時，需使用測試帶。 6. 需要時，鍛模完全固化后，使用提供的鍛模割刀在鍛模周圍劃破涂層。 7. 連接制動器到鍛模上，開始測試。 評估附著力測試 拉拔測試若有效，涂層需至少覆蓋50%的鍛模面。如果儀器出現故障，鍛模上沒有涂層，或涂層僅覆蓋少于50%的鍛模面，拉拔測試無效，應重新測試。 當每層涂層均已脫落，鍛模和測試面板上留有相同的涂層，稱為‘粘合破壞’。 當涂層與另一層涂層的界面處脫落（鍛模上留有一層涂層，基體上留有另一層涂層），或基體上的涂層已脫落（鍛模上留有涂層，基體無涂層），會出現“脫膠”。 注: 如果膠水脫落值高于指定值，可報告附著力已超出了單次測試的規定值。 | |
技術規格
* 50mm（2”）鍛模以4個裝供應。
# 使用帶14.2mm（0.56”）鍛模的模擬儀器時，20mm鍛模刻度讀數乘以2。
附件

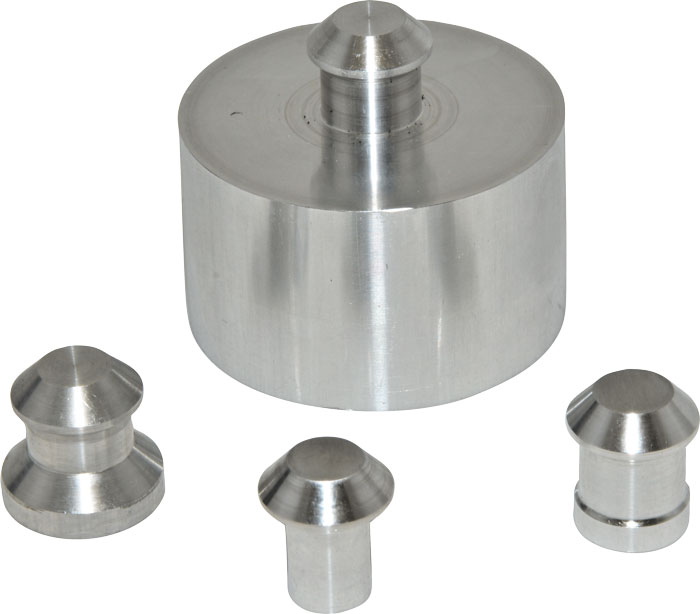

| 鍛模 | 鍛模直徑 | 10個裝* | 100個裝 |
| | 14.2mm (0.56”) | T9990014AL-10 | T9990014AL-100 |
| 20mm (0.76”) | T9990020AL-10 | T9990020AL-100 | |
| 50mm (1.96”) | T9990050AL-4 | – | |
| 鍛模套裝 | 鍛模直徑 | 標準裙套 | 薄基體裙套 |
 | 14.2mm (0.56”) | T999101420S | T9990014T |
| 20mm (0.76”) | T999101420S | T9990020T | |
| 50mm (1.96”) | T9990050S | – | |
| 附著力驗證裝置 | 產品描述 | 部件編號 | |
 | Elcometer AVU 附著力驗證裝置 | T99923924 | |
| Elcometer AVU 附著力驗證裝置 – 帶證書 | T99923924C | ||

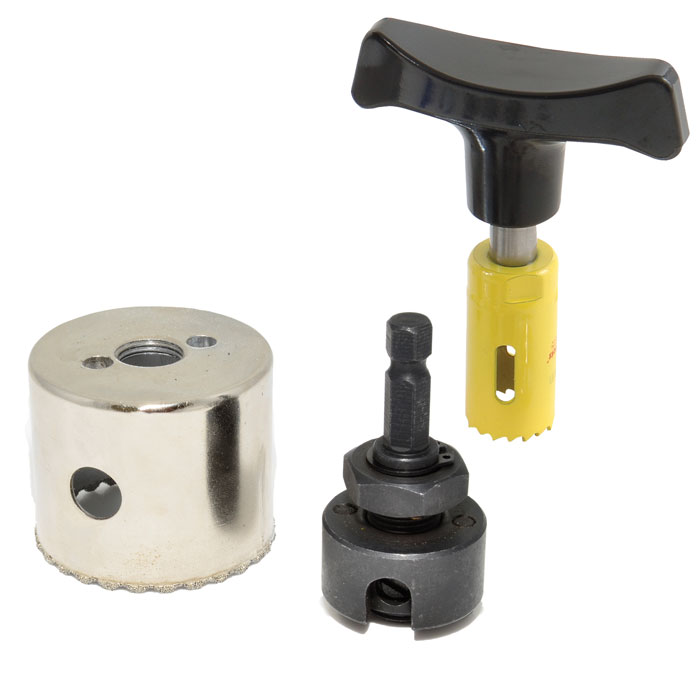

| 鍛模切割器 | 產品描述 | Dolly Cutter Handle | Dolly Cutter |
 | 14.2mm (0.56”) | T9991420H | T9990014CT |
| 20mm (0.76”) | T9991420H | T9990020CT | |
| 50mm (1.96”) | T9990050H | T9990050CT | |
| 磁性拉線夾 | 產品描述 | 部件編號 | |
 | 磁性錨定夾，垂直表面測試過程中，用于緊固制動器 | T99923797 | |
| 膠 | 產品描述 | 部件編號 | |
 | Araldite標準兩部分環氧粘合劑，2 x 15ml軟管 | T99912906 | |
| 鍛模清潔加熱鉗 | 產品描述 | 部件編號 | |
| 鍛模清潔加熱鉗 – 歐盟220V/240V英國 | T99923147 | ||
| 鍛模清潔加熱鉗-美國110V | T99923103 | ||
| 部件編號 | 產品描述 | 證書 | |
| F506-20A | Elcometer 506模擬附著力測試儀套件；20mm | ? | |
| F506-20AC | Elcometer 506模擬附著力測試儀套件；20mm—帶證書 | ο | |
| F506-20D | Elcometer 506數字式附著力測試儀套件；20mm | ? | |
| F506-20DC | Elcometer 506數字式附著力測試儀套件；20mm—帶證書 | ο | |
| F506-50A | Elcometer 506模擬附著力測試儀套件；50mm | ? | |
| F506-50AC | Elcometer 506模擬附著力測試儀套件；50mm—帶證書 | ο | |
| F506-50D | Elcometer 506數字式附著力測試儀套件；50mm | ? | |
| F506-50DC | Elcometer 506數字式附著力測試儀套件；50mm—帶證書 | ο | |
| 點擊上述“附件”選項的鍛模和附件完整列表。 | |||
| 精確度 | 量程的±1% | ||
| 壓力等級 | 26 MPa (3800 psi) | ||
| 14.2mm(0.56”)鍛模 | 20mm(0.76”)鍛模 | 50mm(1.96”)鍛模 | |
| 工作范圍 | 4至50MPa（600至7200psi） | 2至25MPa (300至3600psi) | 0.3至4MPa (50至580psi) |
| 刻度分辨率 | 模擬：0.1MPa (10psi) 數字式：0.01MPa(1psi) | 模擬: 0.1 MPa (10 psi) 數字式: 0.01 MPa (1 psi) | 模擬: 0.05 MPa (5 psi) 數字式:0.1 MPa (1 psi) |
| 儀器長度 | 290mm (11.5”) | 290mm (11.5”) | 290mm (11.5”) |
| 制動器高度 （配有支撐環） | 85mm (3.4”) | 85mm (3.4”) | 110mm (4.3”) |
| 儀器重量 | 1.8kg (4lb) | 1.8kg (4lb) | 2.0kg (4.4lb) |
| 套件重量 | 4kg (8.8lb) | 4kg (8.8lb) | 5.2kg (11.5lb) |
| 電池類型 | 2節LR6(AA)堿性干電池（僅限于數字式）電池壽命：2000個小時 | ||
| 包裝清單: | |||
| 20mm套件 | 帶20mm鍛模（x10）的Elcometer 506附著力測試儀、20mm鍛模標準支撐環、20mm鍛模割刀手柄、20mm鍛模割刀、Araldite標準兩部分環氧粘合劑（2 x 15ml軟管）、研磨墊、提箱、2節 LR6（AA）電池（僅限于數字式）、檢測證書和操作手冊。 | ||
| 50mm套件 | 帶50mm鍛模（x6）的Elcometer 506附著力測試儀、50mm鍛模標準支撐環、50mm鍛模刀桿、50mm鍛模割刀、Araldite標準兩部分環氧粘合劑（2 x 15ml軟管）、研磨墊、提箱、2 x LR6（AA）電池（僅限于數字式）、檢測證書和操作手冊。 | ||
標準:
ASTM D4541, ASTM D7234, AS/NZS 1580.408.5, BS 1881-207, DIN 1048-2, EN 12636, EN 13144, EN 1542, EN 24624,
ISO 16276-1, ISO 4624, NF T30-606, NF T30-062
● 標配帶檢測證書。
○ 作為標準提供證書 。
