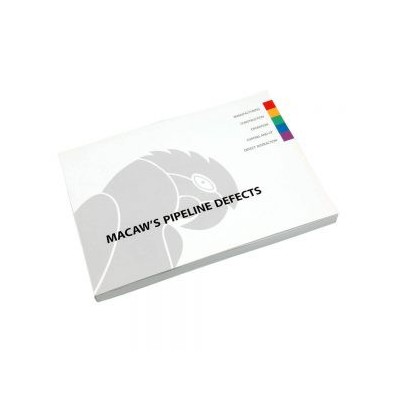

易高Elcometer Macaw管道缺陷集|H99

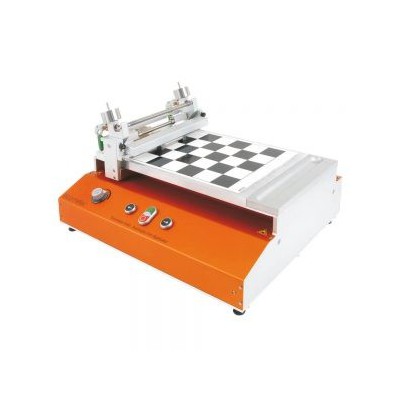

易高Elcometer 4340 電動涂膜機
易高Elcometer 6075/1 SP60便攜式分
易高Elcometer 4695 MetopacTM 金屬

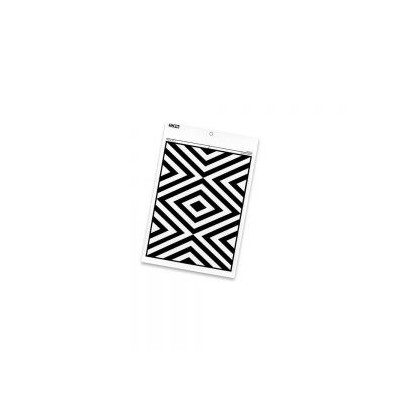

易高Elcometer 4695顯示片/涂布率|
易高Elcometer 106/6 混凝土涂層附

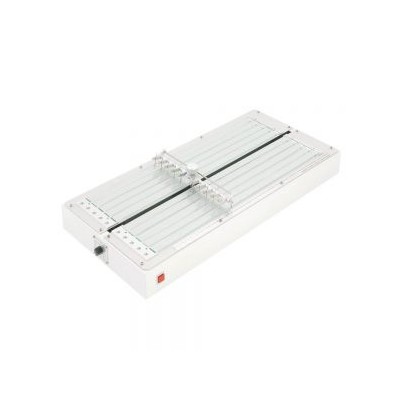

易高Elcometer 5300直線干燥時間記

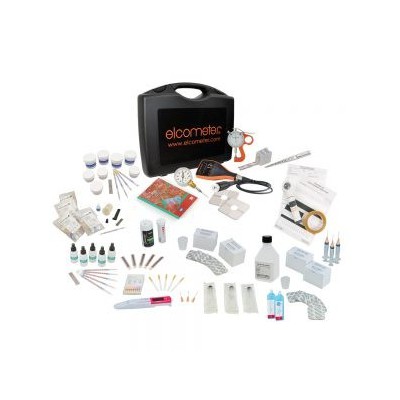

易高Elcometer 噴砂檢測套裝YKIT-BL
手持式FD700探傷儀系列結合最先進的探傷檢測和先進的材料厚度能力。
Elcometer FD700迷你探傷儀有兩種型號可供選擇：FD700+和FD700DL+。
無論您是在現場還是在實驗室, 這些儀器都是你需要所有的探傷需求的工具。
時間校正增益(TCG)的功能可自動通過材料補償了聲音衰減, 從而進一步增加儀器的性能。
The FD700DL+ 存儲多達8000讀數與A / B掃描圖像的字母數字批次帶完整數據記錄, 通過RS232數據輸出到ElcoMaster?數據管理軟件。
 | 特點:
|
技術規格
| 電線和適配器 | |
| TL-24030-1 | 電線：1.2m (4′) 單Lemo 00 至 BNC |
| TL-24030-2 | 電線：1.2m (4′)單Lemo 00 至Lemo 00 |
| TL-24030-3 | 電線：1.2m (4′)單 Lemo 00至 螺旋式接口 |
| TL-24030-5 | 電線：1.2m (4′)雙Lemo 00 至 BNC |
| TL-24030-6 | 電線： 1.2m (4′)雙 Lemo 至 Lemo |
| TL-24030-7 | 電線：1.2m (4′)雙Lemo 至 螺旋式接口 |
| TL-24030-8 | 電線：1.2m (4′) 雙 Lemo 至 單螺旋式接口 |
| TL-24031 | RS232電線 1.8m (6′); DB-9 至 Lemo |
| TL-24032 | USB到串口轉換器 |
| 耦合劑 | |
| TC-24034-1 | 耦合劑：標準式；4盎司瓶 (材料安全數據表) |
| TC-24034-2 | 耦合劑: 標準式；12盎司瓶 (材料安全數據表) |
| TC-24034-3 | 耦合劑: 標準式；1加侖 (材料安全數據表) |
| TC-24034-9 | 耦合劑：高溫510°C (950°F);2盎司管 (材料安全數據表) |
| 延遲線 | |
| TD-24033-1 | 圓錐尖延遲線：丙烯酸； 1/8″ |
| TD-24033-2 | 圓錐尖延遲線：丙烯酸；3/16″ |
| TD-24033-3 | 圓錐尖延遲線：石墨； 3/16″ |
| TD-24033-4 | 延遲線尖（鉛筆）：丙烯酸；1/16″ 直徑 x 0.45″ L |
| TD-24033-5 | 延遲線尖（鉛筆）：丙烯酸； 1/8″ 直徑x 0.45″ L |
| TD-24033-6 | 延遲線尖：丙烯酸；1/4″ 直徑x 1/2″ L |
| TD-24033-7 | 延遲線尖：丙烯酸；1/4″ 直徑x 3/8″ L |
| TD-24033-8 | 延遲線尖：石墨；1/4″ |
| 配件 | |
| TZ-24035 | 6英寸延伸識別筆，為S/E螺旋型傳感器設計 |
附件
| 型號/部件編號 | FD700+& FD700DL+ |
| 材料厚度數字顯示 | ■ |
| B型掃描橫截面顯示 | ■ |
| B型掃描與數字顯示相結合 | ■ |
| 掃描欄顯示 | ■ |
| 涂層厚度顯示屏 | ■ |
| A型掃描顯示 | 正波，負波，全波形 (RF) |
| 基本探傷儀，使用單晶橫波探頭 | TRIG, DAC, AWS, TCG, 零點交叉,前沿和峰值 |
| 測量模式1 | PE, PETP (溫度補償), EE (ThruPaint?), EEV, CT (涂層) & PECT |
| 測量速率（厚度模式） 手動: 掃描模式 掃描欄顯示屏 | 每秒4個讀數 每秒32個讀數 每秒6個讀數 |
| 測量范圍2 | PE: 0.63 – 30480毫米 (0.025 – 1,200 英寸) PETP: 0.63 – 30480毫米(0.025 – 1,200 英寸) EE: 1.27 – 102毫米 (0.050 – 4.000 英寸) EEV: 1.27 – 25.4毫米 (0.050 – 1.000 英寸) CT: 0.01 – 2.54毫米 (0.0005 – 0.100 英寸) PECT: 0.63 – 30480毫米(0.025 – 1,200英寸) PECT: 0.01 – 2.54毫米 (0.0005 – 0.100 英寸) |
| 測量精確度2 | ±0.01毫米 (±0.001 英寸) |
| 測量分辨率 | 0.01毫米 (0.001 英寸) |
| 速度校準范圍 | 256 – 16,000米/秒 (0.0100 – 0.6300英寸/微秒) |
| 其他特征: | |
| 高速掃描模式 | ■ |
| 差值模式 | ■ |
| 極限報警模式 | ■ |
| B型掃描顯示速度 | 可調節的顯示速度 |
| 校準設置 | 6種工廠設置和64種用戶自定義設置可傳輸并可在電腦中存檔 |
| 閘門 | 3個可調節的閘門：開始，停止，寬度和閥 |
| 阻尼 | 可調節的：阻抗性與優化傳感器性能匹配 |
| 脈沖模式 | 帶可調節脈沖寬度的雙200伏方波脈沖器（尖峰脈沖，薄，寬），50伏削減/增加來實現更大的穿透力 |
| 增益 | 帶有110dB范圍,手動或自動增益控制(AGC)，分辨率是0.2dB |
| 計時 | 精密25MHz TCXO，單發100MHz 的8位超低功耗8位數字轉換器 |
| 數據記錄 | ? 8,000個A/B型掃描圖像和儀器設置 ? 210,000-涂層，材料，最小，最大厚度 ? 序列和網格錄入 ? 字母數字批次標識 ? OBSTRUCT顯示達不到的區域 |
| 校準選項 | 單/兩點，速度和材料類型 |
| 傳感器識別 | 自動 |
| V型路徑/雙路徑校正 | 自動 |
| 探頭歸零 | 自動 |
| 探傷儀特點 | |
| 自動校準 | 縱向的（直的）或橫向的（角度） |
| 探頭類型 | 單接觸式，雙，延遲& 角度 |
| 資料速度表 | 包含不同種類材料類型的橫縱向速度 |
| TRIG | 光束路徑，深度，表面距離和曲面校正的三角顯示屏。使用斜波傳感器 |
| DAC | 最多可輸入8個點，并且使用數字畫一個DAC曲線。參考-2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB.振幅用%DAC, dB, or %FSH顯示。 |
| AWS | 自動檢測涂料符合 AWS D1.1 結構焊接規范。 |
| AVG/DGS | 使用探頭數據自動檢測涂料。存儲多達64個自定義設置。 |
| TCG | 時間校正增益。50dB的動態范圍，每微秒20dB，曲線定義最多達8個點 |
| 檢測模式 | 零點交叉,前沿和峰值 |
| 顯示凍結 | 按住屏幕上的電流波形 |
| 峰值記憶 | 獲取峰值信號振幅 |
| P.R.F | 8 至 2000Hz 在可選的步驟中 (8, 16, 32, 66, 125, 250, 333, 1000, 2000Hz) |
| 脈沖寬度 | 40 至 400 ns.可選步驟選項40, 80 & 400 ns (標記尖峰脈沖，薄和寬) |
| 頻率帶 | FD700+ & FD700DL+: 寬帶1.8 – 19 MHz (-3dB). FD700DL+: 3個窄帶是 2MHz, 5MHz, 10MHz |
| 水平線性 | +/- 0.4% FSW |
| 垂直線性 | +/- 1% FSH |
| 放大器線性 | +/- 1 dB |
| 振幅測量 | 0 至 100% FSH, 1%的分辨率 |
| 延遲 | 鋼上的速度是0 – 999英寸 (25,375毫米) |
| 顯示 | 1/4 VGA AMOLED 彩色屏 57.6 x 43.2毫米(2.27 x 1.78英寸) 可視區域 |
| 顯示刷新速率 | 60 & 120Hz |
| 單位（可選擇） | 毫米或英寸 |
| 背光 | 可調節亮度 |
| 重復性/穩定性指標 | ■ |
| 電池類型 | 3節AA堿性電池 |
| 電池壽命（估值） | 12小時 |
| 電量低指示 | ■ |
| 省電模式 | 自動 |
| 尺寸（寬*高*長） | 63.5 x 165.0 x 31.5毫米 (2.5 x 6.5 x 1.24 英寸) |
| 重量（包括電池） | 397g (14oz) |
| 提箱設計 | 帶墊片密封底蓋的鋁箱設計和防水薄膜鍵盤 |
| 傳感連接器類型 | LEMO |
| RS232接口 | 雙向的 |
| 包裝清單 | 易高NDT FD700DL+ 主機，耦合劑，提箱，用戶手冊，檢測證書，3節AA電池，軟件，傳輸線 |
1 PE：脈沖-回波模式，EE：回波-回波(ThruPaint?) 模式
2 測量范圍和精確度取決于材料、表面條件和所選傳感器
