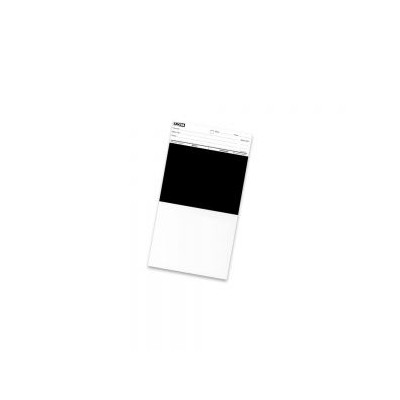

易高Elcometer 4695無漆測試片|K000
易高Elcometer P120鋼筋定位儀|W120
易高 Taber? 研磨輪和 Wearasers?
易高Elcometer 480單/雙和三角光澤
易高Elcometer 6075/1 SP60便攜式分
易高Elcometer AVU附著力驗證裝置|T
易高Elcometer 130可溶性鹽探查器E1
易高 214數字紅外測溫儀（激光）|E2
該MTG8是儀器系列內最高級的 , 有必需用于幾乎任何材料 , 測量材料厚度和聲速上的特性和功能和為廣泛的應用。
以及MTG2 , MTG4和MTG6的所有功能 , MTG8允許用戶存儲最多三個校準到內存中 。一旦保存 , 用戶可以選擇一個校準存儲而不需要重新校準儀器 , 非常適合測量各種材料或厚度的用戶 。 使用儀器字母數字功能 , 校準記憶可以被重新命名以適合校準設置。
統計
MTG8有用戶可定義的上下限值帶聲音和可視化通過/失敗的警告 。限制可以為個別的讀數或每個數據組被設置。如果測量時它超出設定的限制 , 讀數值和限制圖標變成紅色 , 紅色LED燈閃爍并發出警告音提供問題的地方立即指示。
顯示模式
MTG8有差值模式; 一旦用戶定義的名義厚度值已設置 , 該儀器一起顯示從設定的名義值的變化和厚度 , 從而表明該材料區域比預期更薄或更厚。
MTG8提供B-掃描, 時間基礎, 橫截面 被測材料的2-D圖形視圖, 是理想的相對深入的分析 。 該B掃描讀數的縮放可以被設置為自動或可以由用戶來定義 , 以集中于感興趣的區域。
數據記錄
MTG8可存儲100,000讀數在高達1,000順序或網格數據組。使用網格數據組 , 讀數被存儲在電子表格類型的格式。Obst阻塞的特征允許用戶記錄在網格內的障礙物。
數據輸出
兼容ElcoMaster? , 電腦和移動應用程序 , 數據可以通過USB或Bluetooth? 藍牙直接下載到電腦 , iOS或Android?的移動設備即時生成報告和用于進一步的分析。
| 特點:
|
技術規格
校準標準套裝 | ||
| 部件編號 | 描述 | |
T920CALSTD-SET1 | 校準標準套裝; 名義厚度; 2-30mm (0,08-1,18″)1 包括; 2, 5, 10, 15, 20, 25 & 30mm (0,08, 0,20, 0,39, 0,59, 0,79, 0,98 & 1,18″), 配有套和校準證書 | |
T920CALSTD-SET2 | 描述; 名義厚度; 40 – 100mm (1.57 – 3.94″)1 包括; 40, 50, 60, 70, 80, 90 & 100mm (1.57, 1.97, 2.36, 2.76, 3.15, 3.54 & 3.94″), 配有套和校準證書 | |
T920CALSTD-HLD | 校準套; 對于厚度達100mm(3.94“) | |
個別校準標準 | ||
| 部件編號 | 名義厚度(mm) | 名義厚度(inches)1 |
T920CALSTD-2 | 2 | 0.078 |
T920CALSTD-5 | 5 | 0.196 |
T920CALSTD-10 | 10 | 0.393 |
T920CALSTD-15 | 15 | 0.590 |
T920CALSTD-20 | 20 | 0.787 |
T920CALSTD-25 | 25 | 0.984 |
T920CALSTD-30 | 30 | 1.181 |
T920CALSTD-40 | 40 | 1.574 |
T920CALSTD-50 | 50 | 1.966 |
T920CALSTD-60 | 60 | 2.362 |
T920CALSTD-70 | 70 | 2.755 |
T920CALSTD-80 | 80 | 3.149 |
T920CALSTD-90 | 90 | 3.543 |
T920CALSTD-100 | 100 | 3.937 |
超聲波耦合劑 | ||
T92015701 | 超聲波耦合劑; 120ml (4fl oz) | |
T92015701-5 | 超聲波耦合劑; 120ml (4fl oz); 5瓶個裝 | |
T92024034-7 | 超聲波耦合劑; 300ml (10fl oz) | |
T92024034-8 | 超聲波耦合劑; 500ml (17fl oz) | |
T92024034-3 | 超聲波耦合劑; 3.8l (1 US Gallon) | |
T92024034-9 | 高溫耦合劑; 60ml (2fl oz) | |
T92024034-10 | 高溫耦合劑; 60ml (2fl oz); 2個裝 | |
傳感器適配器 適配器允許單晶和雙晶, ”非智能“和其他制造商有插裝式連接器的傳感器, 可與MTG & PTG 產品系列使用. | ||
部件編號 | 描述 | |
T92024911 雙晶2 | 傳感器適配器 | |
1 英制值僅供參考. 校準標準被制造, 并以毫米為單位測量.
2 適配器允許雙晶, ”非智能“和其他制造商有插裝式連接器的傳感器, 可與MTG 產品系列使用.
傳感器
| MTG 傳感器 | |
| 在MTG傳感器系列具有智能自動傳感器識別, 保證正確的探頭識別, 即使傳感器被改變. |  |
適合于測量 | 適用于 | |||||||||||||
部件編號 | 探頭直徑 | 探頭特點 | 阻尼 | ThruPaint? | 固定型 | 塑料 | 薄塑料 | 玻璃纖維 | 薄玻璃纖維 | 鋼 | 玻璃 | 鋁 | 鈦 | MTG4 MTG6 MTG8 |
1.00 MHz 雙晶聲波傳感器 | ||||||||||||||
TXC1M00EP-2 | 1/2″ | 直角 | S | ■ | ■ | ■ | ■ | |||||||
2.25 MHz 雙晶聲波傳感器 | ||||||||||||||
TXC2M25CP-2 | 1/4″ | 直角 | S | ■ | ■ | ■ | ■ | |||||||
TXC2M25EP-2 | 1/2″ | 直角 | S | ■ | ■ | ■ | ■ | |||||||
3.50 MHz 雙晶聲波傳感器 | ||||||||||||||
TXC3M50EP-1 | 1/2″ | 直角 | CT, HD | ■ | ■ | ■ | ■ | ■ | ||||||
5.00 MHz 雙晶聲波傳感器 | ||||||||||||||
TXC5M00BP-4 | 3/16″ | 直角 | CT, HD | ■ | ■ | ■ | ■ | ■ | ||||||
TXC5M00CP-4 | 1/4″ | 直角 | S | ■ | ■ | ■ | ■ | |||||||
TXC5M00CP-6 | 1/4″ | 直角 | CT, HD | ■ | ■ | ■ | ■ | ■ | ||||||
TXC5M00CP-8 | 1/4″ | 高溫1 | HD | ■ | ■ | ■ | ■ | ■ | ||||||
TXC5M00EP-3 | 1/2″ | 直角 | S | ■ | ■ | ■ | ■ | |||||||
TXC5M00EP-4 | 1/2″ | 直角 | CT, HD | ■ | ■ | ■ | ■ | ■ | ||||||
7.50 MHz 雙晶聲波傳感器 | ||||||||||||||
TXC7M50BP-3 | 3/16″ | 直角 | CT, HD | ■ | ■ | ■ | ■ | ■ | ■ | |||||
TXC7M50CP-4 | 1/4″ | 直角 | S | ■ | ■ | ■ | ■ | ■ | ||||||
TXC7M50CP-5 | 1/4″ | 直角 | CT, HD | ■ | ■ | ■ | ■ | ■ | ■ | |||||
10.0 MHz 雙晶聲波傳感器 | ||||||||||||||
TXC10M0BP-1 | 3/16″ | 直角 | S | ■ | ■ | ■ | ■ | |||||||
TXC10M0CP-4 | 1/4″ | 直角 | S | ■ | ■ | ■ | ■ | |||||||
1 高溫度探頭適合測量343°C (650°F)
所有的傳感器都具有校準證書。
附件
型號(帶傳感器)1 | MTG8BDL-TXC | |||
型號(僅儀器) | MTG8BDL | |||
多國語言易于使用的菜單 | ■ | |||
堅固, 耐沖擊, 防水和灰塵當于IP54 | ■ | |||
明亮的彩色屏幕帶有永久背光 | ■ | |||
環境光感應器, 亮度可調 | ■ | |||
耐刮擦和耐溶劑顯示屏; 2.4″ (6cm) TFT | ■ | |||
大按鈕 | ■ | |||
通過電腦USB供電 | ■ | |||
通過ElcoMaster?軟件更新儀器軟件2 | ■ | |||
2年儀器保修3 | ■ | |||
限值: 40可定義的聲音和可視化通過/失敗 的警告 | ■ | |||
測量率 | 4, 8, 16Hz4 | |||
測量模式 | 測量范圍5 | 精確度6 | ||
脈沖- 回波(PE) | 0.63-500mm (0.025-20″) | ±0.05mm (0.63-9.99mm) ±0.5% (10.00-500.00mm) | ±0.004″ (0.025-0.393″) ±0.5% (0.394-20.00″) | ■ |
回波-回波ThruPaint?(E-E) | 2.54-20.00mm (0.100-0.787″) | ±0.05mm (2.54-9.99mm) ±0.5% (10.00-20.00mm) | ±0.004″ (0.100-0.393″) ±0.5% (0.394-0.787″) | ■ |
聲速(VM)模式 | 1,250-10,000m/s (0.0492 – 0.3937in/μs) | ■ | ||
測量單位 | ||||
mm 或 inches | ■ | |||
m/s, inch/μs | ■ | |||
重復性/穩定性指示符 | ■ | |||
顯示模式 | ||||
讀數 | ■ | |||
選定統計 | ■ | |||
掃描厚度柱狀圖 | ■ | |||
趨勢圖 | ■ | |||
讀數和差值 | ■ | |||
B-掃描橫截面顯示 | ■ | |||
可選讀數分辨率 | ||||
Lo; 0.1mm, 0.01 Inch, 10m/s, or 0.001 in/μs | ■ | |||
Hi; 0.01mm, 0.001 Inch, 1m/s, or 0.0001 in/μs | ■ | |||
統計 | ||||
讀數數目,n; 平均讀數, ?, 標準偏差, σ | ■ | |||
最低讀數, Lo; 最高讀數,Hi | ■ | |||
高低限值 | ■ | |||
讀數范圍值 | ■ | |||
名義值 | ■ | |||
低于下限的讀數數目 | ■ | |||
高于高限的讀數數目 | ■ | |||
| 校準選項 | ||||
零(使用整體零盤) | ■ | |||
1 – 點 | ■ | |||
2 – 點 | ■ | |||
材料選擇; 39預設材料 | ■ | |||
工廠; 重置到出廠校準 | ■ | |||
聲速(聲音的速度) | ■ | |||
已知厚度值 | ■ | |||
校準特點 | ||||
校準鎖定;可選的PIN鎖 | ■ | |||
測試校準特點 | ■ | |||
校準內存: 三個可編程的內存 | ■ | |||
校準之外的測量警告 | ■ | |||
數據記錄 | ||||
讀數數目 | 100,000 | |||
數據組數目 | 1,000 | |||
順序數據組 | ■ | |||
網格數據組 | ■ | |||
固定數據組數目模式;帶數據組鏈接 | ■ | |||
阻塞輸入; 加上’阻塞’到網格位置 | ■ | |||
刪除最后一個讀數 | ■ | |||
日期和時間戳 | ■ | |||
回顧, 清除和刪除數據組 | ■ | |||
字母數字數據組名稱;用戶自定義 | ■ | |||
數據組回顧圖 | ■ | |||
數據輸出 | ||||
USB; 到電腦 | ■ | |||
Bluetooth? 藍牙到電腦, iOS*或Android?的設備 | ■ | |||
ElcoMaster?軟件 | ■ | |||
傳感器探頭類型 | 雙晶 | |||
自動傳感器識別 | ■ | |||
自動V型路徑校正 | ■ | |||
電池類型7 | 2 x AA | |||
電池壽命7 | 堿性電池:15小時 鋰電池: 28小時 | |||
操作溫度 | -10 to 50°C (14 to 122°F) | |||
尺寸(寬x高x深) | 145 x 73 x 37mm (5.7 x 2.84 x 1.46″) | |||
儀器重量(-包括電池) | 210g (7.4oz) | |||
包裝清單 | Elcometer MTG8DL, 5MHz 1/4″直角傳感器, 耦合劑, 手腕線, 3x屏幕保護貼, 保護套, 塑料運輸箱, 2 x AA電池, 校準證書, USB線, ElcoMaster?軟件, 兩年保修延期卡, 操作手冊 | |||
標準:
ASTM E797, EN 14127, EN15317
1 MTG 提供5MHz 1/4″直角傳感器
2 需要互聯網連接
3 易高MTG與PTG系列從購買之日起60天內, 可免費提供兩年保修擴展
4 在掃描模式下用戶可選擇默認設置為16Hz
5 取決于所測的材料和所使用的傳感器
6 在鋼鐵
7 提供有堿性電池, 鋰電池和可充電電池,可與儀器使用, 以每秒1讀數連續使用
