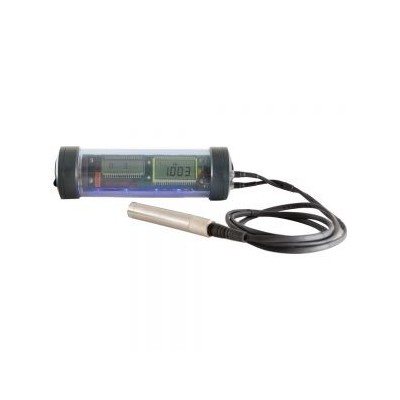

UG20DL 特征解釋
重復性/穩定性指示條
易高系列擁有6個豎條信號，當所有豎條全亮并且數字測厚儀上的最后一位數字穩定時，儀器即可得出可靠的測量結果。
V-型路徑校正模式
雙晶傳感器由一個帶兩個晶體的探頭組成（一個傳輸，一個接收聲脈沖）。晶體被一個隔音屏障分開-聲音從一個晶體傳到另一個晶體，產生一個V型路徑。 由于時間/厚度的關系是非線性的，V-路徑校正模式就用來彌補這個錯誤。
UG20DL 測量模式介紹
脈沖-回波模式 (PE):
標準顯示模式，測量從傳感器探頭基體到材料密度邊界（通常是背面）的總厚度。適合凹洞和瑕疵的檢測。
回波-回波模式 (EE):
又被稱作ThruPaint?模式，可以忽略掉涂層的厚度，顯示的是從表面到材料密度邊界的直接厚度。
脈沖-回波涂層模式 (PECT):
同時顯示材料厚度（PE）和涂層厚度(CT）。
UG20DL 顯示模式
材料厚度數字顯示模式:
所有型號的標準顯示模式，以毫米或英寸為單位，用數字來顯示厚度值。
A掃描顯示模式—全波型(RF）:
A掃描顯示被測材料的反射聲音或震蕩的正弦波。RF模式顯示的是全波。
A-掃描顯示模式—半波型（正波形/負波形）:
用戶可以選擇瀏覽整個波形（RF）的正波形或者負波形。這種半波形(RECT)模式顯示整個過程的振幅。
技術規格
| 電線和適配器 | |
| TL-24030-4 | 電線：1.2m (4′) 單 Lemo UW 至Lemo UW |
| TL-24031 | RS232電線 1.8m (6′); DB-9 to Lemo |
| TL-24032 | USB到串口轉換器 |
| 耦合劑 | |
| TC-24034-6 | 水下墊片潤滑劑，6g |
| 配件 | |
| TZ-24037 | O形環套裝（1潤滑劑和2墊片） |
傳感器
| 水下檢測儀傳感器 | |
| 水下檢測儀傳感器有單和 雙晶探頭設計與Elcometer NDT UG20水下檢測儀使用, 適合離岸檢測. |  |
連接器類型 | 適合于測量 | ||||||||||||||
部件編號 | 探頭直徑 | 晶體類型 | 探頭特點 | 阻尼 | ThruPaint? | 固定型 | Lemo – UW4 | 頂部 | 鑄鐵 | 塑料 | 薄塑料 | 鋼 | 玻璃 | 鋁 | 鈦 |
2.25 MHz 水下傳感器 | |||||||||||||||
TX2M25EL-2 | 1/2″ | Si/El 膜片 | 水下 | S | ■ | ■ | ■ | ||||||||
3.50 MHz 水下傳感器 | |||||||||||||||
TX3M50EP-3 | 1/2″ | 雙晶體 | 水下 | S | ■ | ■ | ■ | ■ | ■ | ||||||
5.00 MHz 水下傳感器 | |||||||||||||||
TX5M00EL-2 | 1/2″ | Si/El 膜片 | 水下 | S | ■ | ■ | ■ | ■ | ■ | ■ | |||||
TX5M00EP-8 | 1/2″ | 雙晶體 | 水下 | CT | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||||
TX5M00EP-9 | 1/2″ | 雙晶體 | 水下-15米（50英尺） | S | ■ | ■ | ■ | ■ | ■ | ■ | ■ | ||||
CT – 阻尼涂層厚度傳感器
S – 標準無阻尼傳感器
附件
| 型號/部件編號 | UG20DL |
| 材料厚度數字顯示 | ■ |
| 測量模式 | 雙晶：PE, EE (ThruPaint?), PECT 單晶：三重回波(ThruPaint?) |
| 測量速率 手動 | 每秒4個讀數 |
| 測量范圍 | PE: 0.63 – 500毫米 (0.025 – 19.999 英寸) EE: 2.54 – 102毫米（0.100 – 4.000 英寸) PECT: 0.63 – 500毫米 (0.025 – 19.999 英寸) PECT: 0.01 – 2.54毫米 (0.001 – 0.100 英寸) Triple: 1.00 – 150毫米 (0.040 – 6.000 英寸) |
| 測量精確度 | ±0.01毫米 (±0.001 英寸) |
| 測量分辨率 | 0.01毫米 (0.001英寸) |
| 速度校準范圍 | 1250 – 13,995米/秒 (0.0492 – 0.5510英寸/微秒) |
| A型掃描顯示 | 每個讀數存儲到存儲器中，在電腦上檢閱 |
| 校準設置 | 一個自定義編程和8個預校準速度：分別為：鋁，鑄鐵，鐵, 聚氯乙烯，聚氨酯, 聚苯乙烯，不銹鋼和鋼 |
| 防水-深度等級 | 最大深度300米（1,000英尺）-相當于IP68 |
| 脈沖模式 | 雙方波脈沖器 |
| 增益 | 帶有110dB范圍,自動增益控制(AGC)或可選擇的增益：超低，低, 中，高, 超高 |
| 計時 | 精密25MHz TCXO，單發100MHz 的8位超低功耗8位數字轉換器 |
| 數據記錄 | ? 一個批次5,000個A型掃描圖像和儀器設置 ? 序列和網格錄入 ? 字母數字批次標識 |
| 校準選項 | 速度和材料類型 |
| 傳感器探頭類型 | 雙/單晶 |
| 傳感器頻率范圍 | 1 – 10MHz |
| 傳感器識別 | 自定義自動（雙晶傳感器）和手動-從列表中選擇 |
| V型路徑/雙路徑校正 | 自動 |
| 探頭歸零 | 自動（雙晶傳感器）和手動（通過一體式探頭磁盤） |
| 顯示 | 12.7毫米 (1/2英寸) 4.5 數字式 LCD |
| 顯示刷新速率 | 25Hz |
| 單位（可選擇） | 毫米或英寸 |
| 背光 | 開/關/自動 |
| 重復性/穩定性指示器 | ■ |
| 電池類型 | 3節AA堿性電池 |
| 電池壽命（估值） | 50小時（背光燈可持續15小時） |
| 電量低指示器 | ■ |
| 省電模式 | 自動 |
| 操作溫度 | -30 至 60oC (-20 至 140oF) |
| 尺寸（寬*高*長） | 229.0 x 60.33毫米 (9.0 x 2.4 英寸) |
| 重量（包括電池） | 680g (24.0oz) |
| 提箱設計 | 高強度透明塑料外殼，單個的磁耦合劑，多功能開關 |
| 傳感連接器類型 | LEMO 水下連接器 |
| RS232接口 | 雙向的 |
| 包裝清單 | 易高NDT UG20DL主機，耦合劑，提箱，用戶手冊，檢測證書，3節AA電池，軟件，傳輸線，備用墊片和潤滑劑套裝 |
