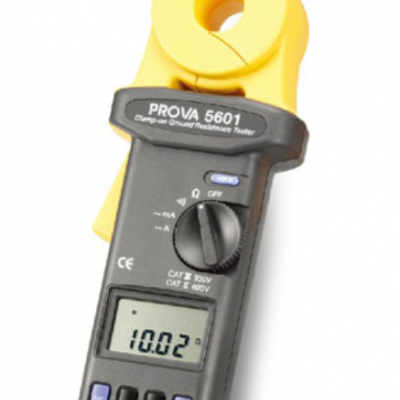

泰仕TES-PROVA-5601鉤式接地電阻計

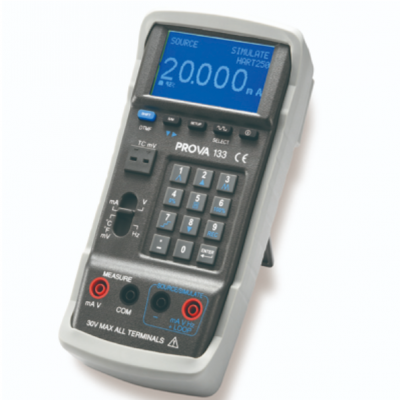

泰仕TES-PROVA 133記錄型多功能校正
泰仕TES-PROVA-1011太陽能系統分析
泰仕TES-1604RS-232記錄式數位絕緣
泰仕TES-1362列表式溫濕度計|TES136
泰仕TES-1339R專業級照度計|TES1339
泰仕TES-1336A數位式照度計|TES1336
泰仕TES-3010A數位交流鉤表|TES3010
AFLEX-3060撓性交流電流轉換器
產品特點Product Features
三個電流檔位: 60A, 600A 和 6000A
類比輸出600mV及1V, 可選擇控制或作類比輸出, 容易換算
輸出保護, 防止反輸入電壓破壞, 最高到600V
適用任何電力系統
高頻寬, 低相位移
低電池電壓顯示
電器規格: (23℃±5℃)
(50或60Hz, 測量導線位於中心的撓性迴圈內)
滑動開關切換位置 | 600A AC | 6000A AC | ||
檔位 | 6 – 600A | 60 – 6000A | ||
輸出選擇 | 600mV | 1V | 600mV | 1V |
輸出訊號 | 1mV/A | 1.66mV/A | 0.1mV/A | 0.166mV/A |
誤差 | 1% of full scale | 1% of full scale | ||
線性 (10 ~ 100%) | 0.2% of reading | 0.2% of reading | ||
位置感度 | 2% of full scale | 2% of full scale | ||
外在誤差 (從頭量起200mm, < 40A/m) | 1% of full scale | 1% of full scale | ||
相位角誤差 | < ± 1? | < ±1? | ||
溫度係數 (0 ~ 70?C) | 0.02% of reading / ?C | 0.02% of reading / ?C | ||
滑動開關切換位置 | 60A AC | |
檔位 | 6 – 60A | |
輸出選擇 | 600mV | 1V |
輸出訊號 | 10mV/A | 16.6mV/A |
誤差 | 3% of full scale | |
線性 (10 ~ 100%) | 0.2% of reading | |
位置感度 | 3% of full scale | |
外在誤差 (從頭量起200mm, < 40A/m) | 1% of full scale | |
相位角誤差 | < ± 2° | |
溫度係數 (0 ~ 70?C) | 0.02% of reading / °C | |
直流零位點漂移: < 20mVDC (600A AC 檔位)
< 100mVDC (60A AC 檔位)
< 20mVDC (6000A AC 檔位)
雜訊干擾: < 2mVACRMS
頻寬 (-3dB): 10 ~ 10 KHz
裝置阻抗: 1KΩ
一般規格:
撓性線長度: | 920mm (36”) |
最小彎曲直徑: | 35mm |
探測環連接頭直徑: | 23mm |
連接頭纜線直徑: | 14mm |
撓性纜線線長: | 1700mm |
輸出纜線線長: | 1700mm |
儀器尺寸: | 130mm(長) x 80mm(寬)x 43mm(高) 5.1”(長) x 3.1”(寬) x 1.7”(高) |
電池: | 3號AA 1.5V x 2 (鹼性, 2000mA小時) |
電池壽命: | 300小時 |
工作溫度: | -10°C ~ 85°C |
工作溼度: | 15% ~ 85%相對濕度 |
量測高度: | 最高至2000M |
儲存溫度: | -20°C ~ 85°C |
儲存溼度: | 15% ~ 85%相對濕度 |
重量: | 430g (含電池) |
附件: | 說明書 x 1 1.5V電池 x 2 攜帶箱 x 1 |
