特性

• 一體式的壓力校驗系統：壓力源信號測量和記錄功能，誤

• 差分析功能

• 最優的便攜式壓力校驗精度

• 快速造壓-真空至100MPa

• 簡單易用的觸摸屏操作

• 壓力快速接頭和連接管減少現場泄露

可變量程壓力校驗儀

德魯克 DPI 612 Flex 系列是DPI 600家族里的第五代產品，德魯克自1984年開始推出革命性的一體式的壓力校驗儀，將壓力源，信號測量以及回路供電等功能集成到了一臺儀器中，DPI 600一直是工業壓力校準的一個標準，在很多領域甚至成為了德魯克的一個名片。

基于30多年的壓力測量和校準經驗的積累以及技術能力的儲備，DPI 612 Flex 系列繼承了Druck歷代壓力校驗產品的可靠性和方便性，同時實現了壓力模塊的可變量程，更高的準確度以及更高效的造壓功能。

可靠高效的造壓能力

三種型號覆蓋真空至100MPa的壓力范圍

• 30 秒產生2MPa的氣體壓力

• 10 MPa的高壓氣壓能力，現場不再需要氣瓶和調壓閥

• 100 MPa液體造壓能力

靈活的量程切換-直接更換壓力模塊就可以，主機不需任何設置和改變

• 可變量程滿足不同應用，減少停機時間

• 31 種可互換的壓力模塊，量程最小2.5kPa，最大100MPa

• 準確度最高至 0.005% FS

• “熱插拔” ，即插即用，無需額外工具和密封件

DPI 612 Flex系列的壓力模塊可以實現自由互換，可工作于任意的主機上，另外還可以和我們的另一個型號DPI 620 Genii 多功能校驗儀的壓力模塊通用。

手擰快速接頭避免現場壓力連接泄露

• “快速無泄漏” 的壓力接頭和連接管，無需工具和額外密封件

全觸摸屏操作

• 應用選擇面板, 快速選擇任務以及收藏夾中的定制任務

• 快速，任何應用任務都可以通過三次點擊選中

• 實時誤差(合格/超差)顯示，結果文檔處理功能

精密工藝


先進的工藝流程和精密的加工保障了儀器的特優性能

DPI 612壓力系統創新的高效造壓能力以及精密的壓力調節都是通過嚴格的材料選擇以及特優的公差配合來實現的。

外殼材料的精挑細選以及精密的開模保證DPI 612非常堅固并滿足全天候的使用要求。

采用最新的模擬和數字微電子技術來實現高精度的電氣測量以及獨特的簡易使用接口。

造壓


快速，高效和可靠

德魯克DPI 612 Flex 系列里有三種型號的主機，可以產生的壓力從95%真空至100MPa。可靠，高性能的壓力系統提供了快速簡單的打壓功能以及精密的壓力調節。

• DPI 612 pFlex: 95%真空至2MPa氣壓

• DPI 612 pFlexPro: 95%真空至10 MPa氣壓

• DPI 612 hFlexPro: 0至100MPa液壓

氣壓 pFlex 型主機上通過簡單的換向閥可以方便的從產生真空切換為產生正壓，高效省力的壓力泵以及精密的容積調節器保證了壓力的快速產生以及精密調節。

液壓 hFlex 型主機內置儲液罐，可以使用礦物油或水來作為傳壓介質，預壓泵可以完成排氣和充液功能，內置增壓器讓大壓力實現起來更輕松。

• 造壓速度快，無論是氣壓2MPa或液壓100MPa，都可以在

• 30秒內完成

• 避免使用危險的氣瓶，實現10MPa氣壓輸出

• 基于人體工程學的設計以及可拆卸的手/肩帶使得DPI 612Flex無論在實驗室或現場使用都很容易

• 經過廣泛驗證的機械結構能保證整個系統極高的可靠性，并且操作非常簡單

壓力量程靈活性


壓力校驗的萬用表

DPI 612 Flex 充分利用了 PM 620 可互換的壓力模塊的特點，使得現場校驗可以方便的根據被檢表的量程來更換壓力模塊，以保證最優的準確度

• 現場即換即用，自動匹配

• 輕松手擰連接: 無需工具，密封件，無需線纜連接

• 31 種壓力量程可選: 最小量程2.5kPa, 最大量程100MPa

• 準確度高達 0.005% FS 例如，對于2MPa量程，允許誤差為0.0001MPa

PM 620 壓力模塊為最新一代數字輸出模塊，采用最新的傳感器技術，并創造性的設計了無需工具就可進行壓力量程互換的結構和密封形式，以及無需電纜就可以進行的信號傳輸并實現自動識別。這是一體式壓力校驗儀的一次飛躍，模塊可以單獨進行校驗，因此減少了用戶保有儀器的數量，降低費用，并減輕了每次送檢攜帶大量儀器的麻煩。

壓力準確度


德魯克核心技術

Druck先進的硅傳感器技術使得PM620可換量程壓力模塊的準確度高達0.005%FS。

將穩定性以及溫度影響等因素考慮在內的話，總體評估DPI612 Flex的整年性能的話，其準確度要比之前的產品提高兩倍左右。這就保證了儀器在兩個校準周期之間使用的更加準確和可靠。

電信號功能


與壓力的高準確度匹配

DPI 612 Flex 系列保留了DPI 610系列的各項電氣測量和輸出功能，并大大提高了測量的準確度和簡化了電氣的連接方式。

• DPI 612 Flex 的電信號測量的準確度包含了一年的穩定性，溫度影響以及校準標準的不確定度，使其準確度指標比DPI 610系列高三倍左右

• 簡化了電氣測量的接線方式，電氣插口為四個4mm 的插口

壓力快速接口


減少現場泄露，停機時間

在現場要保障壓力連接的密封性往往是令人比較頭疼的事情。DPI 612 Flex 系列的壓力接口采用快速接頭的設計和傳統的壓力接口相比，具有以下的很多優勢:

• 所有的轉換接頭，壓力連接管以及附件，包括潮氣/污物隔離器，都可以快速簡單的連接到上面，不需要額外的密封件和工具，并能保證可靠密封。

• 受損的轉換接頭更換非常簡單，減少當機時間。

• 要保證壓力連接的密封往往是比較費時的，甚至超過校準過程的時間。DPI 612 Flex 系列的系統經過了大量的驗證，能大大減少壓力連接的時間。

簡潔的觸摸操作屏

通常需要按幾次按鍵才能進入下一項任務呢?

DPI 612 Flex 校驗儀采用了曾獲測量雜志2014創新大獎的DPI 620 Genii的獨特設計的屏幕操作顯示界面。

• 操作面板(DASHBOARD)的設計方式讓功能的選擇更快捷，無需進繁瑣的菜單和按鍵，輕擊應用(app) 對應的圖標即可。

• 任務菜單提供了常用配置的選項，從校驗儀當前顯示屏幕只需簡單的滑屏三次即可完成另一個任務的選擇和切換。

• 從收藏夾(FAVOURITES)菜單中可以更快的選擇日常使用或自定義的任務。

• 觸摸屏僅顯示必需的功能鍵，使得儀器的操作界面非常的簡潔，和傳統的鍵盤式儀器相比，沒有復雜的菜單選項， 操作更方便。

• 電信號功能的接線圖可以直接在屏幕上查看。

完整的文檔功能


讓校驗儀幫您完成工作

DPI 612 Flex 系列校驗儀是一款可以用于日常壓力設備維護和校準的工具同時，它還具有和DPI 620 Genii類似的先進功能，比如 自動校準過程，計算誤差以及和電腦軟件/校準維護系統實現對接。

• 自動校準過程

• 合格/超差(PASS/FAIL)數據分析

• 多通道數據記錄功能

• 8Gb (標配) 存儲空間

• 可以和很多校驗管理軟件實現對接包括GE的4Sight 軟件

通過自動校準過程減少校準時間

通過校驗管理軟件生成的校準過程能夠直接下載到DPI 612 Flex上。這些校準過程在DPI 612 Flex上會以工單的形式顯示，每個工單對應一個特定的被測設備。校準過程能夠自動的運行，您要做的只是產生壓力，數據會直接保存到DPI 612 Flex 上，然后可以上傳到計算機中。


使用DPI 611的自動校準過程能極大的減少校準過程的時間，從典型的40分鐘縮短到10分鐘左右，并且包括設置的時間，如果算上數據處理和出報告的時間，則能節省更多的時間，因為這些操作都能通過軟件來完成。

合格/超差(PASS/FAIL)數據分析

誤差分析功能能夠計算被測表的誤差并判斷合格還是超差。誤差能夠實時顯示出來，這樣能更方便的進行零點和滿量程的調節。

診斷故障? 多通道數據記錄功能

三個通道的數據可以同時進行記錄，采集的方法可以通過點擊屏幕上的采集按鈕或通過定時的方式來完成。采集的數據可以直接在屏幕上顯示也可以傳輸給電腦以進行進一步的數據處理。

校準軟件


可以和很多校驗管理軟件實現對接

DPI 612 系列可以和領先的校準和服務軟件對接使用，包括GE的Intecal 和4Sight。通過這些軟件，可以實現自動無紙化的校準解決方案，大大降低運行成本，保證合規和提高效率。

Intecal 校準管理軟件

Intecal 是簡單易用的單機版管理軟件，可以對本單位的資產進行管理，定義測試流程，下載測試流程到DPI 612校驗上，實現自動的校準流程并提供準確的數據追終和合規溯源。

用戶賬號管理以及等級設定

• 資產數據庫

• 自動日程提醒

• 定義測試過程

• 支持便攜式校驗儀和實驗室儀器

• 數據分析，證書生成

• 拓展了支持的儀器包括DPI 611, DPI 612, DPI 620 以及PACE系列產品

4Sight 校準維護軟件

4Sight是GE最新的一款校基于網頁的校驗服務管理軟件(SaaS).

• 保證合規

• 提供全天候的審核要求

• 極大的降低運行成本

• 提供自動無紙化解決方案

• 確保質量體系符合規范的要求

• 可選網頁版，通過網絡來管理

4Sight i校準和管理軟件使得用戶能對其校準和維護任務進行完全的控制。4Sight校準管理軟件能幫助您符合各種規范，降低運行成本和提高流程效率。作為校準管理員，4 Sight的自動流程，可靠的數據管理以及溯源都能極大的降 低校準和維護的成本。

高級特性

Step(步進)和ramp(斜波) mA 輸出: 可以簡單的將儀器模擬成變送器的輸出以測試控制回路、閥門位置以及系統的安全性。本功能可以設置輸出的最終信號值以及手動或自動的信號變化過程，并且可以按以下的選項來進行快速設置:

• % 步進: 步進值為百分比的形式，比如為 25% 的話,五個測試點分別為 4, 8, 12, 16和20 mA

• 自定義步進: 步長值為自定義的mA為單位的數值

• 跨度檢查: 在兩個端點間反復輸出固定值，例如輸出 4 到20 mA 用于檢查零點和滿量程。

• 斜波: 按預先設定好的斜率來線性輸出信號是動態測試開關的理想方法。

德魯克DPI 612 Flex 系列技術指標

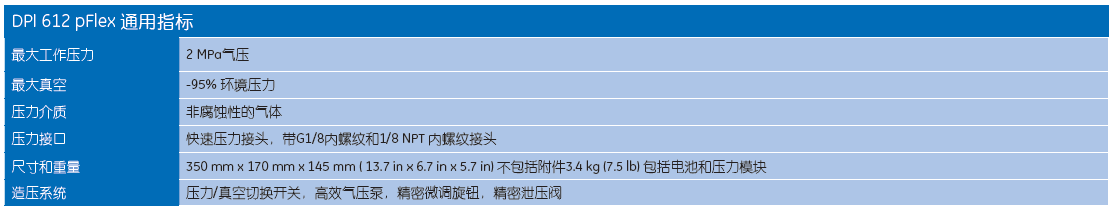

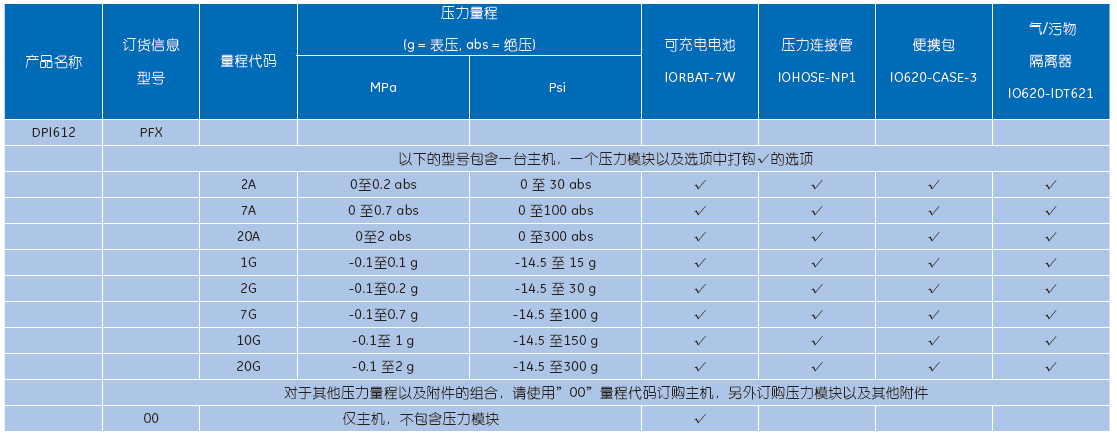

DPI 612 pFlex 可換量程低中壓氣壓校驗儀

理想的2MPa以下壓力校驗儀，滿足幾個kPa到2MPa之間的氣壓校準要求

每一個 DPI 612 pFlex 都包含 IO620-PSU 電池充電器, 肩帶, 測試導線, 用戶指南以及出廠證書。
2 MPa絕壓量程可以通過儀器內部軟件遷移后作為表壓來使用，具體精度請參考PM 620模塊規格表

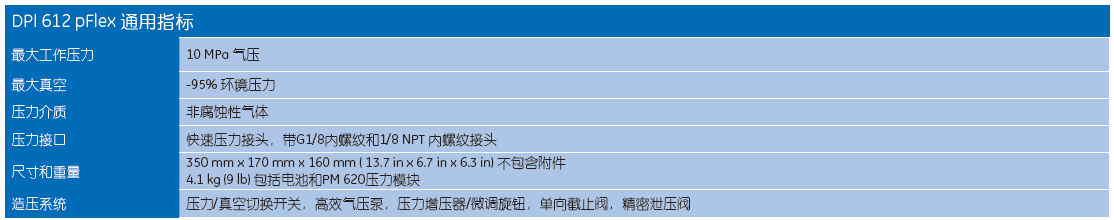

DPI 612 pFlexPro 可換量程低/高氣壓校驗儀

理想的10MPa以下壓力校驗儀，滿足幾個kPa到10MPa之間的氣壓校準要求。完全覆蓋pFlex2MPa系統的功能，同時擴充了5倍的造壓能力至10MPa。內置壓力倍增器可以快速的為現場校驗提供10MPa的干凈氣源進行校驗，并且安全可靠，還避免了使用氣瓶運輸不方便的問題。

每一個 DPI 612 pFlexPro 都包含 IO620-PSU 電池充電器, 肩帶, 測試導線, 用戶指南以及出廠證書。

2 MPa絕壓量程可以通過儀器內部軟件遷移后作為表壓來使用，具體精度請參考PM 620模塊規格表

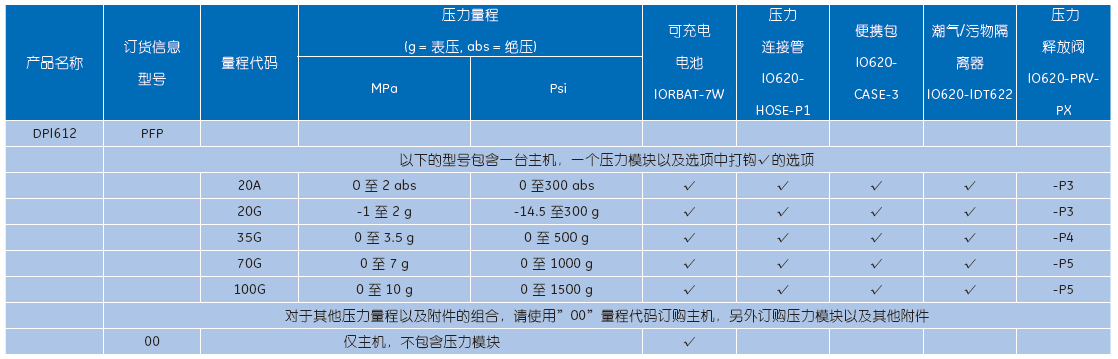

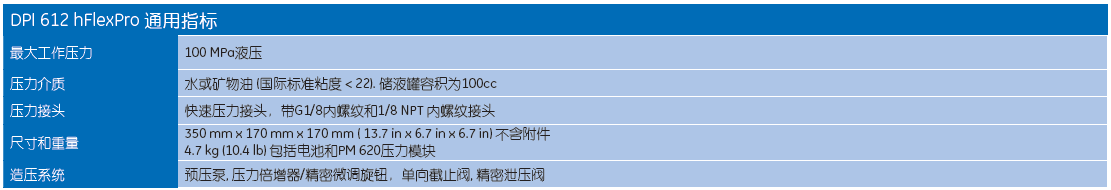

DPI 612 hFlexPro 可換量程高壓液壓校驗儀

本型號內置儲液罐，可以使用水或礦物油作為導壓截止，產生100MPa的壓力用于校驗。

每一個 DPI 612 hFlexPro 都包含 IO620-PSU 電池充電器, 肩帶, 測試導線, 用戶指南以及出廠證書。

2 MPa絕壓量程可以通過儀器內部軟件遷移后作為表壓來使用，具體精度請參考PM 620模塊規格表35MPa/70MPa/100MPa量程可以

通過儀器內部軟件遷移后作為密封表壓量程來使用

具體精度請參考PM 620模塊規格表

外部壓力模塊

IDOS (智能數字輸出傳感器) 壓力模塊可以通過USB轉換器(訂貨號P/N IO620-USB-IDOS )連接到主機側邊的USB接口來提供第二個通道的壓力測量或者使用外部的手泵來給這個外部壓力模塊提供壓力源。

多參數同時顯示能力

屏幕顯示可以配置為最多同時顯示三個通道的參數， 壓力、電信號測量或輸出以及IDOS外部壓力模塊。

PM 620 數字壓力模塊
