DPI705E-IS危險區壓力指示儀特點
?48 個壓力量程從±1.69 psi至20000 psi壓力范圍± 2.5 kPa 到 140 MPa（ 25 mbar 到 1,400 bar）
?0.05%滿標度精度
?在 -10°C 到 +50°C 的溫度范圍內，1 年的總不確定度優于量程的 0.05%
?積分校準記錄，完整校準記錄，帶校準到期倒計時提示
?堅固的手持式設計，帶背光高對比度顯示屏
?泄漏測試、遷移、最大/最小值和濾波
?可提供危險區（本質安全）版本
?可選遠程即插即用的壓力和溫度 (RTD) 傳感器
?可選氣動和液壓手泵
?危險區域（IS）版本可用
DPI705E-IS提高測試效率
? 開機即用。無需預熱時間。
? 19 種壓力測量單位（見下方）
? 1、3 或 5 分鐘泄漏測試
? 耐沖擊，密封等級達 IP54
? 帶背光的大型數字高對比度 LCD 顯示屏
? 帶皮帶的可選便攜包
? 可選磁性/環形吊帶
? 電池壽命長
? 一體式桌面支架和掛鉤
特殊特性
壓力單位
mbar、bar、Pa、hPa、Pa、MPa、psi、lb/ft2、kgf/cm2、kgf/m2、mmHg(0°C)、mHg(0°C)、inHg 0、mmH2O、cmH2O、mH2O、inH2O (4 °C, 20°C)、ftH2O (4°C, 20°C)
DPI705E-IS危險區壓力指示儀校準證書
? 標準版本上的壓力單位為 bar、psi 和 kPa
? 可選 UKAS 許可校準

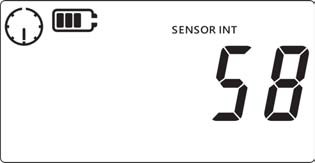

DPI705E-IS危險區壓力指示儀泄漏測試
通過記錄壓力隨時間的變化來確定系統是否存在泄漏。泄漏測試也可以配合 RTD 傳感器使用，記錄溫度隨時間的變化。
用戶可定義 1、3 或 5 分鐘泄露測試。

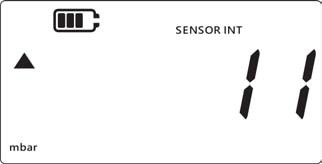

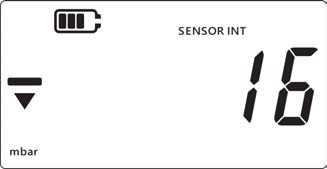

最大值/最小值
在峰值保持模式下獲取最大和最小讀數。
清零
將顯示壓力值置零（/ 表壓和差壓傳感器）
遷移
0 到 100% FS 臨時偏移功能，從后續測量中減去當前讀數。
濾波
數字濾波功能，每次顯示值為最后10個測量值的滾動平均值 提供更穩定的低噪音測量讀數。
報警
用戶可調整；提供帶視覺提示（鐘形圖標、壓力讀數和背光燈閃爍）的高壓和低壓報警，并發出持續 60 秒的警示音。
校準
DPI705E-IS系列配合可選的氣動或液壓手泵使用，提供簡單、低成本的校準解決方案。
電池
? 4xAA 堿性/鎳鉻/鎳氫電池
? 節能設計，每周六天，每天使用 8 小時，一組電池可使用一年。
顯示器
16mm LCD，帶±99999 讀數
防爆認證
? ATEX、IECEx、NEPSi、ECASEx（訂購代碼 ‘H1‘）
? INMETRO（訂購代碼 ‘H2‘）
? IS I 類，A、B、C 和 D 組，T4 Ex ia；I 類，0 區，AEx/Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +50°C) 符合 CSA 標準
157-92，UL 913 (7th Ed.)，CAN/CSA-C22.2 No.
60079-0:2018，CAN/CSA-C22.2 No. 60079-11:2012， ANSI/UL 60079-0:2018和ANSI/UL 60079-11:2012。
? Ex ia IIC T4 Ga (-10°C ≤ Ta ≤ +50°C) 符合 ATEX IEC 60079-0:2017和EN 60079-11:2011
DPI705E-IS危險區壓力指示儀壓力范圍
內部和外部傳感器的壓力接口為：
? 25 mbar-200 bar (10 inH2O-3000 psi/2.5 kPa-20 MPa)：G1/8 BSP 內螺紋
? 差壓量程的低壓端口：Legris 4 mm 塑料管快插接頭
? ≥350 bar (5000 psi/35 MPa)：Autoclave 9/16x18 UNF 外螺紋
DPI705E-IS內部壓力傳感器
DPI705E-IS包括內部絕壓、表壓/差壓傳感器。量程范圍見下表：注：不得在在差壓指示儀的負端口上施加超過 1 bar (16PSI) 的絕對壓力。
| 內部壓力傳感器可選量程 | |||||
| 壓力范圍 | Abs | 表壓 | 壓差 | 標準精度型 | 高精度 |
| 25 mbar/10 inH2O/2.5 kPa | - | ü | ü | ü | - |
| 70 mbar/1 psi/7 kPa | - | ü | ü | ü | - |
| 200 mbar/3 psi/20 kPa | - | ü | ü | ü | - |
| 350 mbar/5 psi/35 kPa | ü | ü | ü | ü | ü |
| 700 mbar/10 psi/70 kPa | ü | ü | ü | ü | ü |
| 1 bar/15 psi/100 kPa | ü | ü | ü | ü | ü |
| 2 bar/30 psi/200 kPa | ü | ü | ü | ü | ü |
| 3.5 bar/50 psi/350 kPa | ü | ü | - | ü | ü |
| 7 bar/100 psi/700 kPa | ü | ü | - | ü | ü |
| 10 bar/150 psi/1000 kPa | ü | ü | - | ü | ü |
| 20 bar/300 psi/2 MPa | ü | ü | - | ü | ü |
| 35 bar/500 psi/3.5 MPa | ü | ü | - | ü | ü |
| 70 bar/1000 psi/7 MPa | ü | ü | - | ü | ü |
| 100 bar/1500 psi/10 MPa | ü | ü | - | ü | ü |
| 135 bar/2000 psi/13.5 MPa | ü | ü | - | ü | ü |
| 200 bar/3000 psi/20 MPa | ü | ü | - | ü | ü |
| 350 bar/5000 psi/35 MPa | ü | - | - | ü | ü |
| 700 bar/10000 psi/70MPa | ü | - | - | ü | ü |
PM700E外部遠程壓力傳感器
一個 DPI705E-IS可以與任何一個的遠程傳感器配合使用，因為所有傳感器的校準數據都保存在傳感器內部，并配備2.9 米長的電纜。
量程范圍見下表：
| 外部遠程壓力傳感器可選量程 | |||||
| 壓力范圍 | Abs | 表壓 | 壓差 | 標準精度型 | 高精度 |
| 25 mbar/10 inH2O/2.5 kPa | - | ü | ü | ü | - |
| 70 mbar/1 psi/7 kPa | - | ü | ü | ü | - |
| 200 mbar / 3PSI / 20 kPa | - | ü | ü | ü | - |
| 350 mbar/5 psi/35 kPa | ü | ü | ü | ü | ü |
| 700 mbar/10 psi/70 kPa | ü | ü | ü | ü | ü |
| 1 bar/15 psi/100 kPa | ü | ü | ü | ü | ü |
| 2 bar/30 psi/200 kPa | ü | ü | ü | ü | ü |
| 3.5 bar/50 psi/350 kPa | ü | ü | - | ü | ü |
| 7 bar/100 psi/700 kPa | ü | ü | - | ü | ü |
| 10 bar/150 psi/1000 kPa | ü | ü | - | ü | ü |
| 20 bar/300 psi/2 MPa | ü | ü | - | ü | ü |
| 35 bar/500 psi/3.5 MPa | ü | ü | - | ü | ü |
| 70 bar/1000 psi/7 MPa | ü | ü | - | ü | ü |
| 100 bar/1500 psi/10 MPa | ü | ü | - | ü | ü |
| 135 bar/2000 psi/13.5 MPa | ü | ü | - | ü | ü |
| 200 bar/3000 psi/20 MPa | ü | ü | - | ü | ü |
| 350 bar/5000 psi/35 MPa | ü | - | - | ü | ü |
| 700 bar/10000 psi/70 MPa | ü | - | - | ü | ü |
| 1000 bar/ 15000 psi/ 100 MPa | ü | - | - | ü | ü |
| 1400 bar/20000PSI/140 MPa | ü | - | - | ü | ü |
精度水平
總不確定度包括傳感器精度以及1 年穩定性
1-標準精度±0.1% FS NLH&R 全溫精度，包括非線性、遲滯和重復性。
2-高精度±0.05% FS NLH&R 全溫精度，包括非線性、遲滯和重復性。
DPI705E-IS危險區壓力指示儀準確度規格
| 絕壓傳感器 | 標準精度型 | 高精度型 | ||
| 壓力范圍 | 精度 | 總不確定度 | 精度 | 總不確定度 |
| -10 到 50°C（14 到 122°F） | ||||
| (% FS) | (% FS) | (% FS) | (% FS) | |
| 350 mbar 到 1400 bar | 0.08 | 0.1 | 0.04 | 0.075 |
| 表壓/差壓傳感器 | 標準精度型 | 高精度型 | ||
| 壓力范圍 | 精度 | 總不確定度 | 精度 | 總不確定度 |
| -10 到 50°C（14 到 122°F） | ||||
| (% FS) | (% FS) | (% FS) | (% FS) | |
| 25 mbar | 0.3 | 0.348 | 不適用 | 不適用 |
| 70 mbar | 0.1 | 0.121 | 不適用 | 不適用 |
| 200 mbar | 0.08 | 0.1 | 不適用 | 不適用 |
| 350 mbar 至 700 mbar | 0.08 | 0.1 | 0.04 | 0.05 |
| 1 bar 至 200 bar | 0.08 | 0.1 | 0.04 | 0.05 |
注：NLH&R 非線性度、遲滯和重復性。
負向校驗選項
? 低于（含）2MPa以下的表壓量程可以選擇負向校驗選項
? 低于100kPa以下的表壓量程的負向校驗為量程的負值比如-20kPa的負向校驗量程為-20kPa
? 100kPa以上量程的負向校驗量程為-100kPa
DPI705E-IS一般規格
| DPI705E-IS一般規格 | |
| 工作壓力 | 110% FS（超出這一范圍即激活警報） |
| 密封 | IP54 |
| 工作溫度 | -10 到 50°C（14 到 122°F） |
| 存放溫度 | -20 到 70°C（-4 到 158°F） |
| 濕度 | 0 至 90% RH 無冷凝 |
| 沖擊和振動 | MIL-PRF-28800F，II 類設備。 -20°C (-4°F) 1米跌落試驗 |
| EMC | BS EN 61326-1 |
| 電氣安全 | BS EN 61010-1 UL 61010-1 |
| 壓力安全 | 壓力設備指令 SEP 類。UL61010 2xFS 下安全 |
| 認證 | CE 標志，RCM |
| 尺寸和重量 | 長 200 mm，寬 95 mm，高 43 mm 最大 563 g |
| RoHS | 兼容 |
| 介質兼容性 | 介質應與不銹鋼和哈氏合金兼容 |
| 分辨率 | 5 位 |
介質兼容性
與不銹鋼和哈氏合金兼容的液體均可使用。這是為了避免介質泄漏時，保證壓力傳感器的完整性。
可選遠程 RTD 溫度接口/探頭
即插即用溫度測量功能，以電阻值或溫度單位顯示。
用戶可以通過選擇下面的兩種類型溫度插頭來實現客戶自己的
RTD溫度傳感器與DPI 705E的連接：
P/N RTD-INTERFACE-485 P/N RTD-INTERFACE -IS
接口尺寸為M12的快速連接
安全區域使用接口
危險區域使用接口
客戶也可以選擇我們的原廠長度為15cm的A級PT100探頭。安全區域P/N RTD-PROBE-485，危險區域P/N RTD-PROBE-IS
