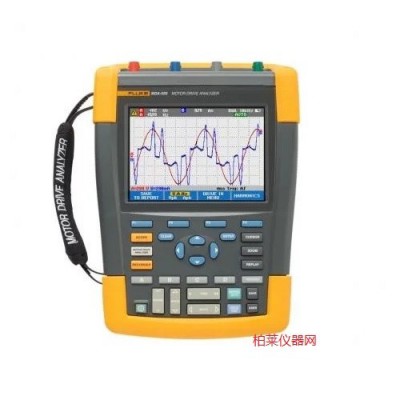

Fluke MDA-510 和 MDA-550 電機驅動

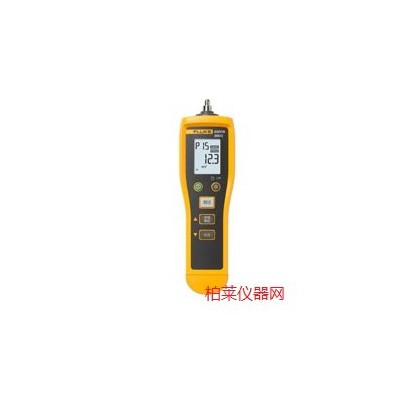

Fluke 802 測振儀

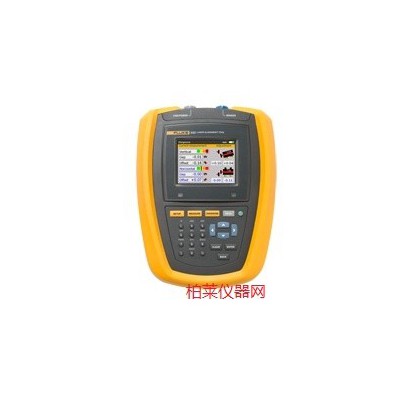

Fluke 830 激光軸對中儀

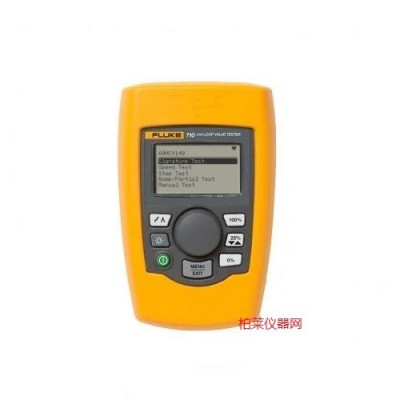

Fluke 710 mA閥門測試儀

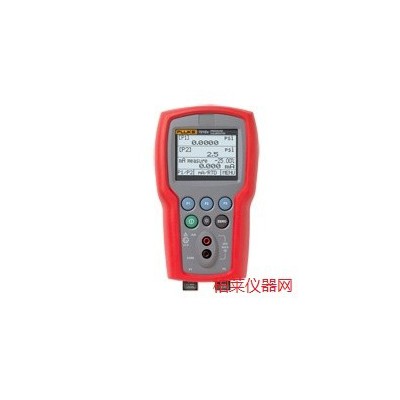

Fluke 721Ex 精密壓力校準器

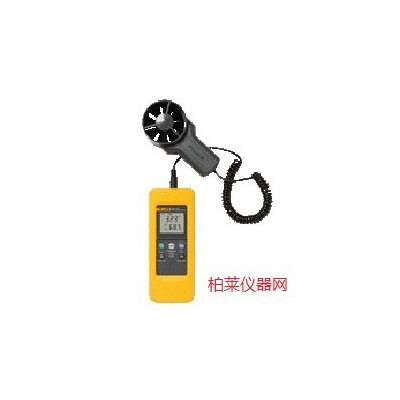

福祿克Fluke 925葉輪式風速計

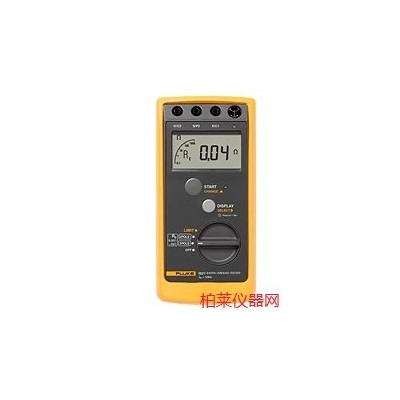

Fluke 1621 接地電阻測試儀

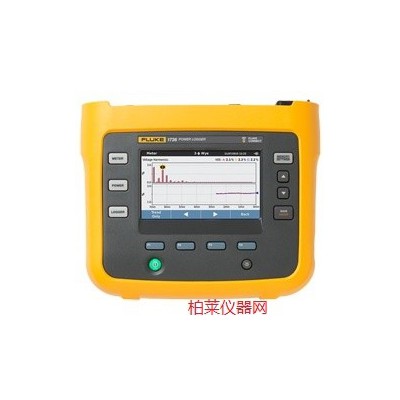

產品概述: Fluke 1736 和 1738 三相電能質量記錄器儀
Fluke 1736 和 1738 三相電能質量記錄儀具有 Fluke Connect? 移動應用程序和桌面軟件的兼容性，讓您獲得所需數據，從而實時做出重要的電能質量和能耗決策。1736 和 1738 可以進行電能量分析和基本電能質量記錄，是理想的測試工具，自動獲取和記錄超過 500 個電能質量參數，讓您對所需數據有更優的可視性，以優化系統可靠性并節省資金。借助 Fluke 1738 高級電能質量記錄儀，您可以使用增強的“電能質量健康狀況概要”(EN50160) 功能來執行高級分析，讓您快速了解電氣系統的總體健康狀況。電能質量健康狀況概要是基于詳細電能質量測量對已記錄的數據執行的評估，其中包括可視化事件波形捕獲，讓您對所需數據擁有更好的可視性，以優化系統的可靠性并節省電費。
借助優化的用戶界面、柔性電流探頭和智能測量檢定功能，您可以通過檢定和糾正常見連接錯誤來減少測量錯誤，使得設置比以往更方便，降低測量不確定性。通過 Fluke Connect? 應用遠程訪問數據并與您的團隊共享，讓您可以保持更安全的工作距離并實時做出重要決策，減少對使用防護裝備、實地到現場檢查的需要。您還可以使用隨附的 Fluke Energy Analyze Plus 軟件包，便捷地為測量結果繪制圖表，幫助識別問題并創建詳細報告。作為選擇性的功能，您還可以創建 IEEE519 報告，以便深入了解諧波水平、電壓/電流畸變和負載電流（需擁有許可證）。
其他的有用功能：
在記錄器、Fluke Connect?移動應用和桌面軟件上，或者通過您設施內的 Wi-Fi 基礎設施提供數據。
使用隨附的 4 個柔性電流探頭測量所有三相線和中性線
直接從測量電路給儀器供電
在記錄會話期間以及在下載前檢查測量值，以進行實時分析
1738 中包括事件波形快照和高分辨率真有效值配置文件，以及日期、時間戳和嚴重性以捕獲暫降、暫升和浪涌電流，并幫助查明導致電源質量問題的潛在原因
1738 還通過電能質量健康狀況概提供關于電氣系統總體健康狀況的快覽
提供明亮的彩色觸摸顯示屏，以方便進行現場分析和數據檢查
通過快速的引導式圖形用戶界面，幫助您始終捕獲正確的數據
通過智能驗證功能降低連接不確定性
允許您通過前面板或者智能手機上的 Fluke Connect 應用完成現場設置
提供與其他支持 Fluke Connect 的設備完全集成的日志記錄，以便在 Fluke Connect 無線數字萬能表或模塊上同時記錄最多兩個額外測量參數*
隨附 Energy Analyze Plus 應用程序軟件，使您能夠分析能耗和電能質量健康狀況的每個細節并創建自動報告
記錄最常見的參數
1736 和 1738 機型專用于測量最關鍵的三相電能參數，可以同時記錄 rms 電壓、rms 電流、電壓和電流事件、電壓和電流 THD、高達 50 次諧波的電壓和電流諧波、有功功率、無功功率、功率因數、有功電能、無功電能等。1736 和 1738 機型具有足夠的存儲空間，數據記錄超過一年，可以發現可能遺漏或難以發覺的問題。
分析和報告
獲取記錄數據只是工作的一部分而已。您獲得數據后，就需要?jiǎng)?chuàng)建有用的信息和報告，讓您所在的組織或客戶可以輕松地共享和了解。Fluke Energy Analyze Plus 軟件讓這種工作化繁為簡。通過功能強大的分析工具，幾分鐘內即可創建自定義的報告，讓您能夠通知所發現的結果并快速解決問題，從而可以優化系統可靠性并節省資金。
產品規格: Fluke 1736 和 1738 三相電能質量記錄器儀
| 技術指標 | |||||
| 精度 | |||||
| 參數 | 量程 | 分辨率 | 在參考條件下的基本精度（讀數百分比 + 滿量程百分比） | ||
| 電壓 | 1000 V | 0.1 V | ±(0.2% + 0.01%) | ||
| 電流：直流電輸入 | i17xx-flex 1500 12" | 150 A | 0.1 A | ±(1% + 0.02%) | |
| 1500 A | 1 A | ±(1% + 0.02%) | |||
| i17xx-flex 3000 24" | 300 A | 1 A | ±(1% + 0.03%) | ||
| 3000 A | 10 A | ±(1% + 0.03%) | |||
| i17xx-flex 6000 36" | 600 A | 1 A | ±(1.5% + 0.03%) | ||
| 6000 A | 10 A | ±(1.5% + 0.03%) | |||
| i40s-EL 電流鉗 | 4 A | 1 mA | ±(0.7% + 0.02%) | ||
| 40 A | 10 mA | ±(0.7% + 0.02%) | |||
| 頻率 | 42.5 Hz 至 69 Hz | 0.01 Hz | ±(0.1%) | ||
| 輔助輸入 | ±10 V dc | 0.1 mV | ±(0.2% + 0.02%) | ||
| 電壓最小值/最大值 | 1000 V | 0.1 V | ±(1% + 0.1%) | ||
| 電流最小值/最大值 | 由電流探頭決定 | 由電流探頭決定 | ±(5% + 0.2%) | ||
| 電壓 THD | 1000% | 0.1% | ±0.5 | ||
| 電流 THD | 1000% | 0.1% | ±0.5 | ||
| 2 至 50 次電壓諧波 | 1000 V | 0.1 V | ≥ 10 V：讀數的 ±5% | ||
| < 10 V：±0.5V | |||||
| 2 至 50 次電流諧波 | 由電流探頭決定 | 由電流探頭決定 | ≥ 電流量程的 3%：讀數的 ±5% | ||
| < 電流量程的 3%：量程的 ± 0.15% | |||||
| Unbalance（失衡） | 100% | 0.1% | ±0.2 | ||
| 固有不確定性 ±（讀數百分比 + 量程百分比）1 | |||||
| 參數 | 影響量 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A/1500 A | 300 A/3000 A | 600 A/6000 A | 4 A/40 A | ||
| 有功功率 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 有功能量 Ea | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在功率 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在能量 Eap | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 無功功率 Q | 0 ≤ PF ≤ 1 | 已測量的視在功率的 2.5% | |||
| 無功能量 Er | 0 ≤ PF ≤ 1 | 已測量的視在功率的 2.5% | |||
| 功率因數 PF | - | ±0.025 | |||
| 位移功率因數 | - | ±0.025 | |||
| DBF/cos? | - | ±0.025 | |||
| 量程的額外不確定度1 | VP-N>250 V | 0.015% | 0.0225% | 0.0225% | 0.015% |
| 1量程 = 1000 V x Irange 參考條件：
| |||||
| 電氣技術指標 | |
| 電源 | |
| 電壓量程 | 使用安全的輸入插頭通過測量電路供電時為 100 V 至 500 V |
| 使用標準電源線時為 100 V 至 240 V (IEC 60320 C7) | |
| 功耗 | 最大為 50 VA（使用 IEC 60320 輸入時最大為 15 VA） |
| 效率 | ≥ 68.2%（符合能效規范） |
| 最大空載損耗 | < 0.3 W（僅當使用 IEC 60320 輸入時） |
| 主電源頻率 | 50/60 Hz ±15% |
| 電池 | 鋰離子電池 3.7 V, 9.25 Wh（客戶可進行更換） |
| 電池供電的運行時間 | 標準操作模式下 4 小時，節電模式下最高可達 5.5 小時 |
| 充電時間 | < 6 小時 |
| 數據采集 | |
| 分辨率 | 16 位同步采樣 |
| 取樣頻率 | 50/60 Hz 時為 10.24 kHz，與電源頻率同步 |
| 輸入信號頻率 | 50/60 Hz（42.5 至 69 Hz） |
| 接線方式類型 | 1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡，3-φ Aron/Blondel（兩表法），3-φ 開腳delta，僅電流（負載分析） |
| 數據存儲 | 內部閃存（用戶無法更換） |
| 內存容量 | 典型值：10 個為期 8 周、間隔為 1 分鐘和 500 個事件的記錄會話1 |
| 1可能的記錄會話數和記錄周期取決于用戶的需求。 | |
| 基本間隔 | |
| 測量的參數 | 電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量 |
| 平均間隔 | 用戶可選：1 秒，5 秒，10 秒，30 秒，1 分鐘，5 分鐘，10 分鐘，15 分鐘，30 分鐘 |
| 平均時間最小/最大值 | 電壓、電流：完整周期 RMS 每半個周期更新（URMS1/2 符合 IEC61000-4-30 Aux、功率：200ms |
| 需求間隔（能量儀表模式） | |
| 測量的參數 | 電能量（Wh、varh、VAh）、PF、最大需量、電能成本 |
| 間隔 | 用戶可選：5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘，關 |
| 電能質量測量 | |
| 測量的參數 | 電壓、頻率、不平衡、電壓諧波、THD V、電流諧波、THD A、TDD |
| 平均間隔 | 10 min（毫伏） |
| 各次諧波 | 2 至 50 次諧波 |
| 總諧波失真 | 按 50 次諧波計算 |
| 事件 | 電壓：暫降、暫升、中斷，電流：浪涌電流 |
| 觸發記錄 | 每半周期更新的全周波電壓和電流 RMS（Urms1/2 符合 IEC61000-4-30） |
| 電壓和電流波形 (1738) | |
| 符合標準 | |
| 諧波 | IEC 61000-4-7: 1 級 |
| IEEE 519（短時間諧波） | |
| 電能質量 | IEC 61000-4-30 S 級，IEC62586-1（PQI-S 設備） |
| 電源 | IEEE 1459 |
| 電能質量合規性 | EN50160（用于測量參數） |
| 接口 | |
| USB-A | 通過 USB 閃存進行的文件傳輸、固件更新 最大電流：120 mA |
| WiFi | 通過直接連接或 WiFi 網絡進行文件傳輸和遠程控制 |
| 藍牙 | 從 Fluke Connect? 3000 系列模塊讀取輔助測量數據（需要 1738 或 1736 升級選項） |
| USB-mini | 將數據下載到 PC |
| 電壓輸入 | |
| 輸入數量 | 4 個（三相和零線） |
| 最大輸入相電壓 | 1000 Vrms、CF 1.7 |
| 輸入阻抗 | 10 MΩ |
| 帶寬 (-3 dB) | 42.5 Hz - 3.5 kHz |
| 縮放 | 1:1、可變 |
| 測量類別 | 1000 V CAT III/600 V CAT IV |
| 電流輸入 | |
| 輸入數量 | 4 個，自動選擇連接傳感器模式 |
| 輸入電壓 | 電流鉗輸入：500 mVrms/50 mVrms；CF 2.8 |
| Rogowski 羅氏線圈輸入 | 50 Hz 時為 150 mVrms/15 mVrms，60 Hz 時為 180 mVrms/18 mVrms；波峰系數 4；全部位于探頭額定量程內 |
| 量程 | 使用細柔性電流探頭 i17XX-flex1500 12” 為 1 A 至 150 A/10 A 至 1500 A |
| 使用細柔性電流探頭 i17XX-flex3000 24” 為 3 A 至 300 A/30 A 至 3000 A | |
| 使用細柔性電流探頭 i17XX-flex6000 36” 為 6 A 至 600 A/60 A 至 6000 A | |
| 40 mA 至 4 A/0.4 A 至 40 A（40 A 電流鉗 i40s-EL） | |
| 帶寬 (-3 dB) | 42.5 Hz - 3.5 kHz |
| 縮放 | 1:1、可變 |
| 輔助輸入 | |
| 輸入數量 | 2 |
| 輸入范圍 | 0 至 ± 10 V 直流，1 個讀數/秒 |
| 比例因數 | 格式：mx + b（增益和偏移）用戶可配置 |
| 顯示的單位 | 用戶可進行配置（7 個字符，例如 °C、psi 或 m/s） |
| 無線連接 | |
| 輸入數量 | 2 |
| 支持的模塊 | Fluke Connect? 3000 系列 |
| 采集 | 1 個讀數/秒 |
| 環境參數 | |
| 工作溫度 | -10°C 至 +50 °C（14 °F 至 122 °F） |
| 存放溫度 | -20 °C 至 +60 °C（-4 °F 至 140 °F），含電池：-20 °C 至 +50 °C（-4 °F 至 122 °F） |
| 工作濕度 | 10 °C 至 30 °C（50 °F 至 86 °F）最大相對濕度 95% |
| 30 °C 至 40 °C（86 °F 至 104 °F）最大 75% 相對濕度 | |
| 40 °C 至 50 °C（104 °F 至 122 °F）最大 45% 相對濕度 | |
| 工作海拔 | 2000 m（最高 4000 m 時下降為 1000 V CAT II/600 V CAT III/300 V CAT IV） |
| 存放海拔 | 12,000m |
| 外殼 | IP50（符合 EN60529） |
| 振動 | MIL-T-28800E，類型3，III 級，B 式 |
| 安全性 | IEC 61010-1 |
| IEC 電源輸入：過電壓類別 II，污染等級 2 | |
| 電壓端子：過電壓類別 IV，污染等級 2 | |
| IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V | |
| 電磁兼容性 | EN 61326-1：工業 CISPR 11：第 1 組，A 類 |
| 韓國 (KCC)：A 類設備（工業廣播和通信設備） | |
| 美國 (FCC)：47 CFR 15 B 子部分。按照第 15.103 條規定，本產品被視為免稅設備 | |
| 溫度系數 | 0.1 x 精度指標/°C |
| 一般技術指標 | |
| 彩色 LCD 顯示屏 | 4.3 英寸有源矩陣 TFT, 480 像素 x 272 像素, 電阻式觸摸屏 |
| 保修年限 | 儀器和電源：兩年（不包括電池） |
| 配件：一年 | |
| 校準周期：兩年 | |
| 尺寸 | 儀器：19.8 cm x 16.7 cm x 5.5 cm (7.8 in x 6.6 in x 2.2 in) |
| 電源：13.0 cm x 13.0 cm x 4.5 cm (5.1 in x 5.1 in x 1.8 in) | |
| 儀器（附帶電源）：19.8 cm x 16.7 cm x 9 cm (7.8 in x 6.6 in x 3.5 in) | |
| 重量 | 儀器：1.1 kg (2.5 lb) |
| 電源：400 g (0.9 lb) | |
| 防篡改保護 | 防盜鎖槽 |
| i17xx-flex 1500 12” 柔性電流探頭技術指標 | |
| 測量量程 | 1 至 150 A 交流電/ 10 至 1500 A 交流電 |
| 無損電流 | 100 kA (50/60 Hz) |
| 參考條件下的固有誤差* | 讀數的 ±0.7% |
| 173x + iFlex 精確度 | ±（讀數的 1% + 量程的 0.02%） |
| 超出工作溫度范圍的溫度系數 | 讀數的 0.05%/°C，讀數的 0.09%/°F |
| 工作電壓 | 1000 V CAT III，600 V CAT IV |
| 探頭電纜長度 | 305 mm (12 in) |
| 探頭電纜直徑 | 7.5 mm (0.3 in) |
| 最小彎曲半徑 | 38 mm (1.5 in) |
| 輸出電纜長度 | 2 m (6.6 ft) |
| 重量 | 115 g |
| 探頭電纜材質 | TPR |
| 連接器材質 | POM + ABS/PC |
| 輸出電纜 | TPR/PVC |
| 工作溫度 | 測試環境下導線溫度為 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超過 80 °C (176 °F) |
| 非工作狀態下溫度 | -40 °C 至 +80 °C（-40 °F 至 176 °F） |
| 工作狀態下的相對濕度 | 15% 至 85% 無冷凝 |
| IP 等級 | IEC 60529:IP50 |
| 保修年限 | 1 年 |
* 參考條件：
| |
