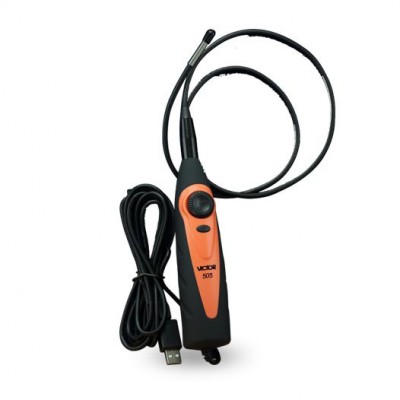

VICTOR 505工業內窺鏡
勝利VICTOR 9000E/9000F高低壓鉗形
勝利VICTOR 7100/7100A大口徑鉗形漏

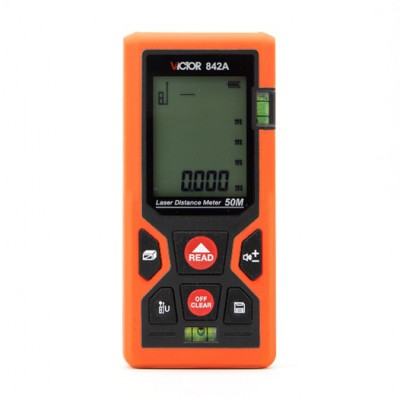

VICTOR 842A 842B 842C 842D 激光

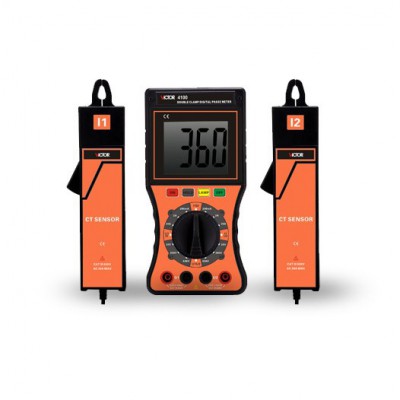

VICTOR 4100雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下直接測量交流電壓和交流電流，測量兩電壓間、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。儀表超大LCD顯示屏，字高達40mm，具有背光，顯示一目了然。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。
技術規格
| 功 能 | 相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試 |
| 電 源 | DC9V 堿性干電池（1.5V AA×6） |
| 功 耗 | 開啟背光燈最大約35mA,電池連續工作約40小時 |
| 關閉背光燈,儀表耗電約5mA,電池連續工作約300小時 | |
| 顯示模式 | LCD顯示，藍屏背光功能，適合昏暗場所 |
| LCD尺寸 | 70mm×62mm |
| LCD顯示域 | 64mm×54mm |
| 儀表尺寸 | 長寬厚：196mm×92mm×54mm |
| 鉗口尺寸 | φ7.5mm×13mm |
| 采樣速率 | 約3次/秒 |
| 量 程 | 交流電壓：0～20V/200V/600V |
| 交流電流：0～200mA/2A/20A | |
| 相位：0～360° | |
| 測量相位時被測信號的幅值范圍 | 測U1-U2相位時：30V～600V |
| 測I1-I2相位時：10mA～20.00A | |
| 測U1-I2或I1-U2相位時：10V～600V、10mA～20.00A | |
| 數據保持 | 測試中按HOLD鍵保持數據，“DH”符號顯示 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電壓檢測 | 當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池 |
| 儀表質量 | 主機約550g(帶電池)，表鉗約170g×2，測試線約250g |
| 測試線長度 | 1.5m |
| 電流鉗線長 | 2m |
| 工作溫濕度 | -10℃～40℃； 80%Rh以下 |
| 存放溫濕度 | -10℃～60℃； 70%Rh以下 |
| 輸入阻抗 | 測試電壓各檔輸入阻抗為：2MΩ |
| 測U1U2相位時電壓輸入阻抗為：40kΩ | |
| 耐 壓 | 儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘 |
| 絕 緣 | 儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ |
| 結 構 | 雙重絕緣 |
裝箱單
| 主機 | 1臺 |
| 儀表箱 | 1個 |
| 電流鉗 | 2把 |
| 測試線 | 4條(紅黑各2條) |
| 電池 | 6節(堿性干電池：1.5V AA) |
| 說明書、保修卡、合格證 | 1份 |
