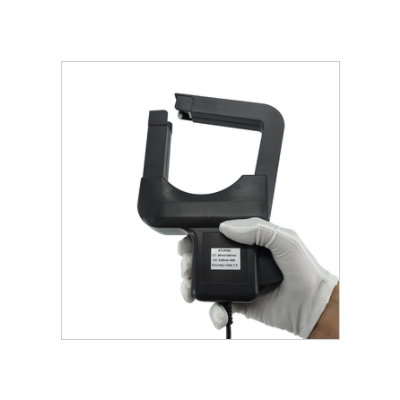

銥泰 ETCR033H高壓鉗形漏電流互感器

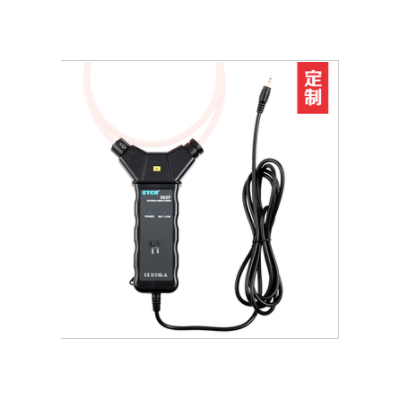

銥泰 ETCR002F柔性線圈羅氏線圈電流
銥泰 ETCR3000數字式接地電阻測試儀
銥泰 ETCR3400C絕緣電阻測試儀
一．簡介
ETCR3000+ 數字式接地電阻測試儀專為現場測量接地電阻、接地電流、接地電壓而精心設計制造的，采用數字及微處理技術，精密3線法或簡易2線法測量接地電阻，儀表配有電流鉗可測試接地線的漏電流，檢測接地線故障。儀表具有獨特的線阻校驗功能、抗干擾能力，儀表全量程自動換擋，操作更簡易。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻測量。
ETCR3000+ 數字式接地電阻測試儀具有獨特的線阻校驗功能，對現場低值接地電阻測量更精準，能避免因測試線長時間使用線阻變化引起的誤差；能避免因測試線未完全插入儀表接口或接觸不好引起的誤差；能避免因用戶更換或加長測試線引起的誤差等。
ETCR3000+ 數字式接地電阻測試儀由主機、電流鉗、測試線等組成。具有自動存儲1000組數據，具有歷史數據讀取、查閱等功能，具有自動關機功能。
二．量程及精度
測量功能 | 量 程 | 精度 | 分辨力 |
接地電阻 | 0.01Ω～20Ω | ±2%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V) | 0.01Ω |
0.1Ω～200Ω | 0.1Ω | ||
1Ω～2000Ω | 1Ω | ||
接地電流 | 0mA～100A AC | ±2%rdg±3dgt | 1mA |
接地電壓 | 0V～200V AC | ±2%rdg±3dgt | 1V |
（注：23℃±5℃，75%rh以下）
三．技術規格
功 能 | 接地電阻測量，接地電流測量，對地電壓測量 |
電 源 | DC 9V（堿性干電池 LR6 1.5V 6節） |
背 光 | 可控亮度，適合昏暗場所使用 |
測量方式 | 精密三線測量、簡易兩線測量 |
測量方法 | 接地電阻：額定電流變極法，測量電流10mA Max； 對地電壓：平均值整流 |
測試頻率 | 125Hz |
短路測試電流 | AC 10mA max |
數據模式 | 自動存儲 |
線阻校驗 | 避免因測試線未完全插入儀表接口或接觸不好或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確 |
顯示模式 | DLED屏，黑底白字 |
測量指示 | 測量中LED閃爍指示，____?顯示 |
電流鉗尺寸 | 鉗口35mm×40mm |
LCD尺寸 | LCD顯示域：58mm×46mm |
儀表尺寸 | 210mm×133mm×68mm |
測 試 線 | 3條：紅色15m，黃色10m，綠色5m各1條 |
簡易測試線 | 紅色1.5m |
輔助接地棒 | 2根：φ10mm×250mm |
測量時間 | 電流：約2次/秒；對地電壓：約2次/秒；接地電阻：約15秒/次 |
測量次數 | 5000次以上(20Ω檔測量10Ω，測1次，停30秒再測) |
線路電壓 | 測量對地電壓：AC 600V以下測量 |
數據存儲 | 自動存儲測試數據1000組，小數字閃爍顯示“1000”符號表示存儲已滿 |
數據查閱 | 數據查閱功能：MEM鍵,表格顯示 |
溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
電池電壓 |
|
工作電流 | 背光：25mA Max |
待機: 85mA Max(背光關閉) | |
測量：300mA Max(背光關閉) | |
質 量 | 儀表：800g(含電池) |
電流鉗：170g | |
總重量：2285g（含附件） | |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過載保護 | 測量接地電阻：E-P、E-C各端口間AC 280V/3秒 |
絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1、污染等級2、CAT Ⅲ 300V |
