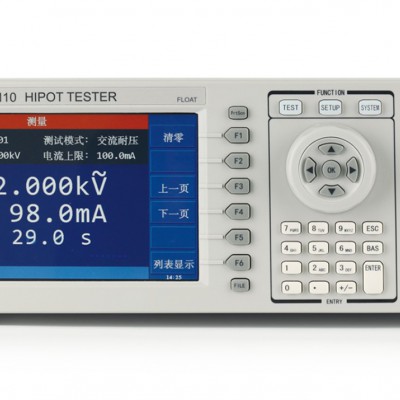

同惠 TH9120A 程控交流耐壓測試儀

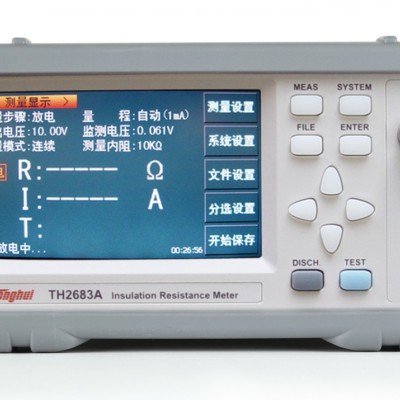

同惠 TH2683A 絕緣電阻測試儀

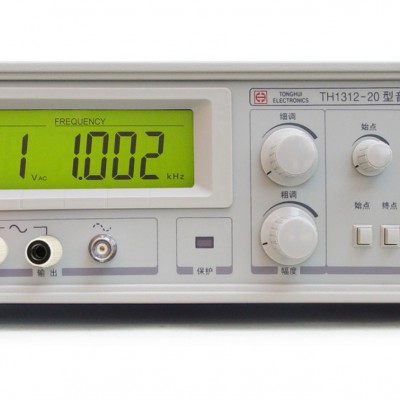

同惠 TH1312-100 音頻掃頻信號發生

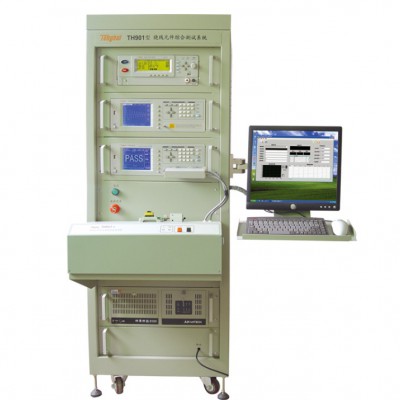

同惠 TH901 繞線元件綜合測試系統
同惠 TH9410A 接地電阻測試儀
同惠 TH2829C 自動元件分析儀
同惠 DAS50 多功能手持式數據記錄儀
同惠 TH3422 多通道數字功率計
同惠 TH8411 可編程直流電子負載
簡介

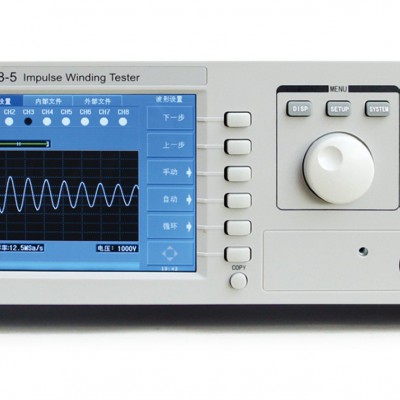

TH2883系列產品是同惠研發的脈沖式線圈測試儀產品線?？赏暾峁┑蛪?0V到高壓10kV，單通道到多通道（最大8通道）系列線圈測試儀解決方案。
該產品線采用當前主流32bit CPU和高密度 SMD貼裝工藝，65k色的7寸寬屏TFT顯示器。操作功能簡潔易用，顯示界面清新亮麗。最低30V，最高10kV涵蓋寬范圍脈沖電壓，低至1uH電感量的線圈測試，高達200Msps的采樣率，6k Bytes的存儲深度，讓您的測試“無微不至”。
TH2883系列根據輸出電壓不同分為TH2883-1、TH2883-5、TH2883-10三種單通道輸出的型號。TH2883-1是低電感脈沖式線圈測試儀，具有最低30V、最高1200V的脈沖電壓，可測試低至1uH電感量的線圈，是開關電源等所用電感線圈的理想測試產品。TH2883-5具有100V-5000V的寬范圍脈沖電壓，是測試各種線圈的標配產品。TH2883-10具有最高10kV的脈沖輸出電壓，可測試更高絕緣耐壓的匝間測試。若配備TH28831匝間絕緣多路掃描儀可將上述三款單通道測試儀擴展為10通道。
TH2883系列還提供了4通道與8通道兩款多路測試的一體機，他們所對應的型號分別為TH2883S4-5和TH2883S8-5供用戶靈活選擇。
TH2883系列產品標配USBHost、RS232C、USB Device和LAN接口，既方便您圖形的快速保存，又方便您進行遠程控制。
技術參數
型號
TH2883-1
TH2883-5
TH2883-10
TH2883S8-5
TH2883S4-5
脈沖電壓
30V-1200V
5V步進±5%±5V
100V-5000V
10V步進±5%±15V
500V-10kV
20V步進±5%±25V
100V-5000V
10V步進±5%±15V
100V-5000V
10V步進±5%±15V
通道數
1
1
1
8
4
電感測試范圍
≥1uH
≥10uH
≥20uH
≥10uH
≥10uH
脈沖能量
最大 0.02焦耳
最大 0.25焦耳
最大 0.5焦耳
最大 0.25焦耳
最大 0.25焦耳
測量速度
6次/秒
6次/秒
3次/秒(10kV電壓時)
6次/秒(單通道)
6次/秒(單通道)
施加脈沖數
最大到32個
輸入阻抗
5MΩ
顯示器
800x480點65k色TFT，波形顯示范圍600x256
波形采集
采樣率: 最高200Msps, 8級可調分辨率: 8 Bits存儲深度:6k Bytes樣本平均:1-32
判定方法
?面積比較 ?面積差比較 ?電暈放電 ?相位差比較
波形測量
波形的電壓、波形的頻率、波形的時間
觸發方式
手動觸發、外部觸發、總線觸發，內部觸發
判別輸出
OK/NG 顯示，LED 燈指示，蜂鳴器報警
測量統計
具有測量結果的統計功能
存儲器
儀器內部可以存儲20組標準波形和儀器設置也可以使用U盤作為外部存儲器
接口
Handler,RS232C,USB Device,USB Host，Lan
電源
供電電源
110V/220V±10% 50Hz/60Hz±5%
電源功耗
≤200VA
通用條件
工作環境
溫度
0℃ - 40℃
濕度
≤75% R.H.
安全和電磁兼容
IEC61010-1:2001,IEC61326-2-1:2005
