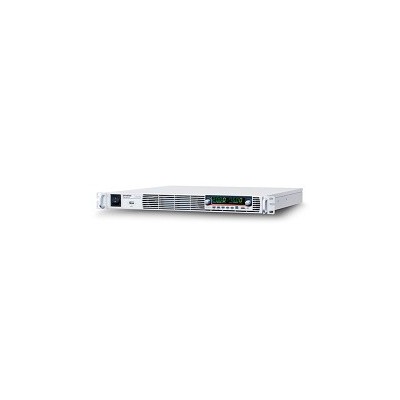

固緯 PSU系列（開關式）直流電源
固緯 GDM-8352萬用表
固緯 GPM-8213交直流功率計
固緯 AFG-125/225/125P/225P任意波
固緯 GSP-9300B頻譜分析儀
固緯 ASR-3000交流/直流電源
固緯 GDS-1000B系列通用基礎型示波
固緯 GDS-3000系列高速波型示波器
操作電壓(DC):0~150V(PEL-3000)/ 0~800V(PEL-3000H)
7種操作模式:CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
并聯操作最大可達9450W
高速可調斜率(16A/uS)
高效負載模擬:序列功能
程式設計功能(Go/NoGo測試）
動態(開關)功能:0.0166Hz-20kHz
短路功能
前端BNC電壓監控功能
軟啟動功能: Off / On(1~200ms, Res：1ms)
| 型號 | 電流 | 電壓 | 功率 | 標配接口 |
| PEL-3021H | 8.75A | 800V | 175W | USB/RS232 |
| PEL-3041H | 17.5A | 800V | 350W | USB/RS232 |
| PEL-3111H | 52.5A | 800V | 1050W | USB/RS232 |
| PEL-3211H | 105A | 800V | 2100W | USB/RS232 |
| PEL-3212H | 105A | 800V | 2100W | USB/RS232 |
| PEL-3323H | 157.5A | 800V | 3150W | USB/RS232 |
| PEL-3424H | 210A | 800V | 4200W | USB/RS232 |
| PEL-3535H | 262.5A | 800V | 5250W | USB/RS232 |
| PEL-3322H | 157.5A | 800V | 3150W | USB/RS232 |
| PEL-3533H | 262.5A | 800V | 5250W | USB/RS232 |
| PEL-3744H | 367.5A | 800V | 7350W | USB/RS232 |
| PEL-3955H | 472.5A | 800V | 9450W | USB/RS232 |
詳細規格
PEL-3000(H)系列型號
規格適用于 PEL-3000 系列在+ 20°C?+ 30°C 的環境中熱機至少 30 分鐘
| 型號 | PEL-3021H | PEL-3041H | PEL-3111H | PEL-3211H | ||
| 操作電壓(DC) | 0V～800V | 0V～800V | 0V～800V | 0V～800V | ||
| 電流 | 8.75A | 17.5A | 52.5A | 105A | ||
| 功率 | 175W | 350W | 1050W | 2100W | ||
| 輸入阻抗 | 3.24MΩ | 3.24MΩ | 3.24MΩ | N/A | ||
| 最小操作電壓 (DC) | 5V at 8.75A | 5V at 17.5A | 5V at 52.5A | 5V at 105A | ||
| 2.5V at 4.375A | 2.5V at 8.75A | 2.5V at 26.25A | 2.5V at 52.5A | |||
| CC模式 | ||||||
| 操作范圍 | H,M,L | 0A～8.75A | 0A～17.5A | 0A～52.5A | 0A～105A | |
| 0A～875mA | 0A～1.75A | 0A～5.25A | 0A～10.5A | |||
| 0A～87.5mA | 0A～175mA | 0A～525mA | 0A～1.05A | |||
| 設定精度 | H,M,L | ±（0.2%set+0.1%fs*1）+Vin*2/3.24MΩ | ±（1.2%set+1.1%fs） | |||
| 設定精度(并聯) | H,M,L | ±（1.2%set+1.1%fs*3） | ±（1.2%set+1.1%fs） | |||
| 分辨率 | H,M,L | 300μA | 0.6mA | 2mA | NA | |
| 30μA | 60μA | 200μA | NA | |||
| 3μA | 6μA | 20μA | NA | |||
| CR模式 | ||||||
| 操作范圍 | 范圍 | H | 1.75S～30μS （571Ω～33.3MΩ） | 3.5S～60μS （285mΩ～16.6kΩ） | 10.5S～180μS （95.2mΩ～5.55kΩ） | 21S～360μS (95.2m?～2.777k?) |
| M | 1.75mS～3μS （5.71Ω～333MΩ） | 350mS～6μS （2.85mΩ～166kΩ） | 1.05S～18μS （952mΩ～55.5kΩ） | 2.1S～36μS (476m?～27.77k?) | ||
| L | 17.5mS～0.3μS （57.1Ω～3.33MΩ） | 35mS～0.6μS （28.5mΩ～1.66MΩ） | 105mS～1.8μS （9.52Ω～555kΩ） | 210mS～3.6μS (4.762?～277.7k?) | ||
| 設定精度 | H,M,L | ±（0.5%set+0.5%fs*1）+Vin*2/3.24MΩ | ±（1.2%set+1.1%fs）TYP | |||
| 設定精度(并聯) | ±（1.2%set+1.1%fs*3） | NA | ||||
| 分辨率 | H,M,L | 30μS | 60μS | 180 μS | NA | |
| 3μS | 6μS | 18 μS | NA | |||
| 0.3μS | 0.6μS | 1.8 μS | NA | |||
| CV模式 | ||||||
| 操作范圍 | 范圍 | H | 5V～800V | 5V～800V | ||
| L | 5V～80V | 5V～80V | ||||
| 設定精度 | 范圍 | H,L | ±（0.2%set+0.2%fs） | ±（0.2%set+0.2%fs） | ||
| 并聯 | TYP | ±（0.2%set+0.2%fs） | ±（0.2%set+0.2%fs） | |||
| 分辨率 | 范圍 | H,L | 20mV/2mV | NA | ||
| CP模式 | ||||||
| 操作范圍 | 范圍 | H | 17.5W～175W | 35W～350W | 105W～1050W | 210W～2100W |
| M | 1.75W～17.5W | 3.5W～350W | 10.5W～105W | 21W～210W | ||
| L | 0.175W～1.75W | 0.35W～10.5W | 1.05W～10.5W | 2.1W～21W | ||
| 設定精度 | H,M | ±（0.6%set+1.4%fs）+Vin/3.24MΩ | ±（5%fs)TYP | |||
| 分辨率 | H,M,L | 10mW | 10mW | 100mW | NA | |
| 1mW | 1mW | 10mW | NA | |||
| 0.1mW | 0.1mW | 1mW | NA | |||
| 并聯模式 | ||||||
| Capacity | 875W | 1750W | 5250W | PEL-3111H with 4 booster units: | ||
| Max 9,45kW | ||||||
| Slew Rate | ||||||
| 操作模式 | CC、CR | CC、CR | CC、CR | NA | ||
| 設定范圍(CC模式） | 范圍 | H | 0.14mA/μs～140mA/μs | 0.28mA/μs～280mA/μs | 0.84mA/μs～840mA/μs | NA |
| M | 0.014μA/μs～14mA/μs | 0.028mA/μs～28mA/μs | 0.084mA/μs～84mA/μs | NA | ||
| L | 1.4μA/μs～1400μA/μs | 2.8μA/μs～2800μA/μs | 0.0084mA/μs～8.4mA/μs | NA | ||
| 設定范圍(CR模式） | 范圍 | H | 0.014mA/μs～14mA/μs | 0.028mA/μs～28mA/μs | 0.084mA/μs～84mA/μs | NA |
| M | 0.0014mA/μs～1.4mA/μs | 0.0028mA/μs～2.8mA/μs | 0.0084mA/μs～8.4mA/μs | NA | ||
| L | 0.14μA/μs～140μA/μs | 0.28μA/μs～280μA/μs | 0.00084mA/μs～0.84mA/μs | NA | ||
| 設定精度 | H,M,L | ±（10%set+25μs） | NA | |||
| 分辨率 | 50μA （14mA～140mA/μs） | 100μA （28mA～280mA/μs） | 300μA （84mA～0.84A/μs） | NA | ||
| 5μA （1.4mA～14mA/μs） | 10μA （2.8mA～28mA/μs） | 30μA （8.4mA～84mA/μs） | ||||
| 0.5μA （140μA～1.4mA/μs） | 1μA （280μA～2.8mA/μs） | 3μA （840μA～8.4mA/μs） | ||||
| 50nA （14μA～140μA/μs） | 0.1μA （28μA～280μA/μs） | 0.3μA （84μA～840μA/μs） | ||||
| 5nA （1.4μA～14μA/μs） | 10nA （2.8μA～28μA/μs） | 30nA （8.4μA～84μA/μs） | ||||
| 0.5nA （0.14μA～1.4μA/μs） | 1nA （0.28μA～2.8μA/μs） | 3nA （0.84μA～8.4μA/μs） | ||||
| 表頭 | ||||||
| 電壓表 | 精度 | ±（0.1%rdg+0.1%fs） | ±(0.1%rdg+0.1%fs) TYP | |||
| 電流表 | 精度 | ±（0.2%rdg+0.3%fs） | NA | |||
| 電流表（并聯操作） | 精度 | ±（1.2%rdg+1.1%fs） | ±(1.2%rdg+1.1%fs) TYP | |||
| 動態模式 | ||||||
| 操作模式 | CC、CR、CP | NA | ||||
| T1＆T2 | 0.025ms～10ms/Res：1μs；10ms～60s/Res：1ms | NA | ||||
| 精度 | ±100ppm of setting | ±100ppm of setting | ||||
| Slew Rate(CC) | 范圍 | H | 0.14mA/μs ~ 140A/μs | 0.28mA/μs~ 280A/μs | 0.84mA/μs ~ 840mA/μs | NA |
| M | 0.014mA/μs ~ 14mA/μs | 0.028mA/μs ~ 28mA/μs | 0.084mA/μs ~ 84A/μs | |||
| L | 1.4μA/μs ~ 1400μA/μs | 2.8μA/μs ~ 2800μA/μs | 0.0084mA/μs ~ 8.4mA/μs | |||
| Slew Rate(CR) | 范圍 | H | 0.014mA/μs ~ 14mA/μs | 0.028mA/μs~ 28mA/μs | 0.084mA/μs ~ 84mA/μs | NA |
| M | 0.0014mA/μs ~ 1.4mA/μs | 0.028mA/μs ~ 2.8mA/μs | 0.0084mA/μs ~ 8.4mA/μs | |||
| L | 0.14μA/μs ~ 140μA/μs | 0.28μA/μs ~ 280μA/μs | 0.0084mA/μs ~ 0.84mA/μs | |||
| 電流精度 | ±0.4%F.S. | ±0.4%F.S. | ±0.4%F.S. | ±0.4%F.S. | ||
| 保護功能 | ||||||
| 功能 | 過壓保護（OVP)過流保護（OCP)過功率保護（OPP)過熱保護（OHP）低壓保護（UVP)反向連接保護（REV) | |||||
| 一般 | ||||||
| 輸入范圍 | 90VAC ~ 132VAC/ 180VAC ~ 250VAC Single-phase ; 47Hz~63Hz | |||||
| 最大功率 | 90VA | 110VA | 190VA | 230VA | ||
| 接口 | Std: USB, RS-232, Analog Control; Opt: GPIB | |||||
| 尺寸& 重量 | 213.8(W) x 124(H) x 400.5(D)mm； | 213.8(W) x 124(H) x 400.5(D)mm； | 427.8(W) x 124(H) x 400.5(D)mm； | 427.7(W) x 127.8(H) x 553.5(D)mm； | ||
| Approx. 6kg | Approx. 7kg | Approx. 17kg | Approx. 23kg | |||
