概要：Kikusui PLZ-5WH2系列 高電壓大功率直流電子負載裝置(CC/CR/CV/CP/ARB)

PLZ-5WH2 系列是以高可靠性與高安全性為本而設計的高壓，多功能，大容量直流電子負載。具備有從 1kW 的臺式試驗機種到單臺就可以實現 20kW 的高壓大容量的寬范圍機型。可以根據不同的需要選擇不同的容量。采用快速響應的電流控制電路，可以實現負載的高速仿真。同時，采用高精度的電流設計，具有充分的電流設定分辨率。界面采用彩色液晶（LCD），具有良好的分辨度。標準裝備有 LAN，USB，RS232C 通訊接口，可以容易的組建各種檢查系統。

特長：Kikusui PLZ-5WH2系列 高電壓大功率直流電子負載裝置(CC/CR/CV/CP/ARB)

• 動作模式
  PLZ-5WH2 具有下列 5 種動作模式。而且，除 CV 模式以外，為了防止電流過大致使電壓不小于 UVP 的設定值可以設定電流而進行控制的「UVPL ※ 」或使負載 LOAD OFF 的「UVPT」。




  恒電流（CC）模式	指定電流值，即使電壓變化也可保持恒定電流。
  恒電阻（CR）模式	指定電導值，根據電壓的變化調整電流值。
  恒電壓（CV）模式	指定電壓，保持負載端的電壓不變，調整電流值。
  恒功率（CP）模式	指定功率值，保持消費功率不變，調整電流值。
  任意IV特性（ARB）模式	指定多個 I-V 特性中任意的電壓和電流值，就可任意設置負載特性。

  ※ “ UVPL”是 PLZ-5W 系列中的“+CV 模式”

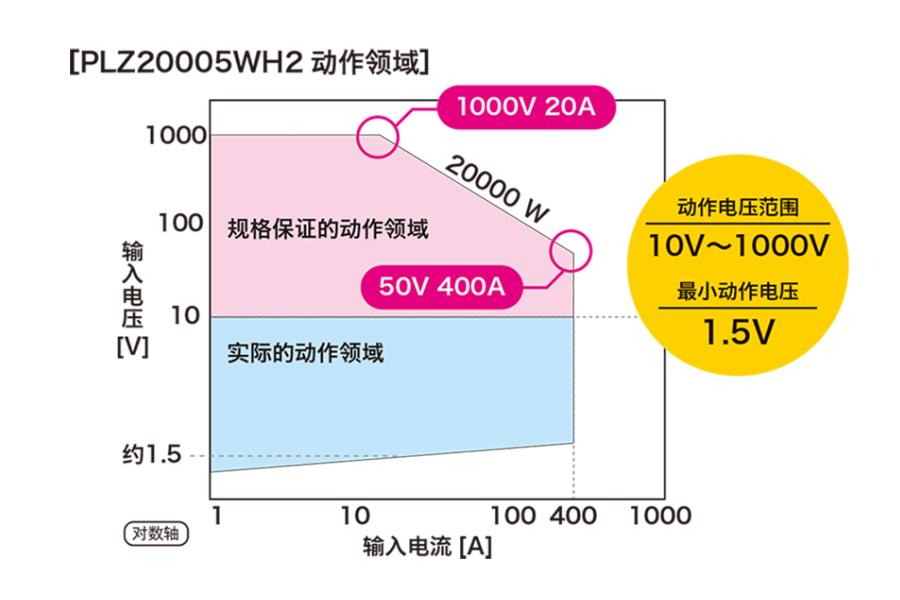

• 動作電壓范圍大。最大支持 1000V。
  動作電壓范圍為 10V ～ 1000V。
  電流開始流動的最小工作電壓為 1.5V。

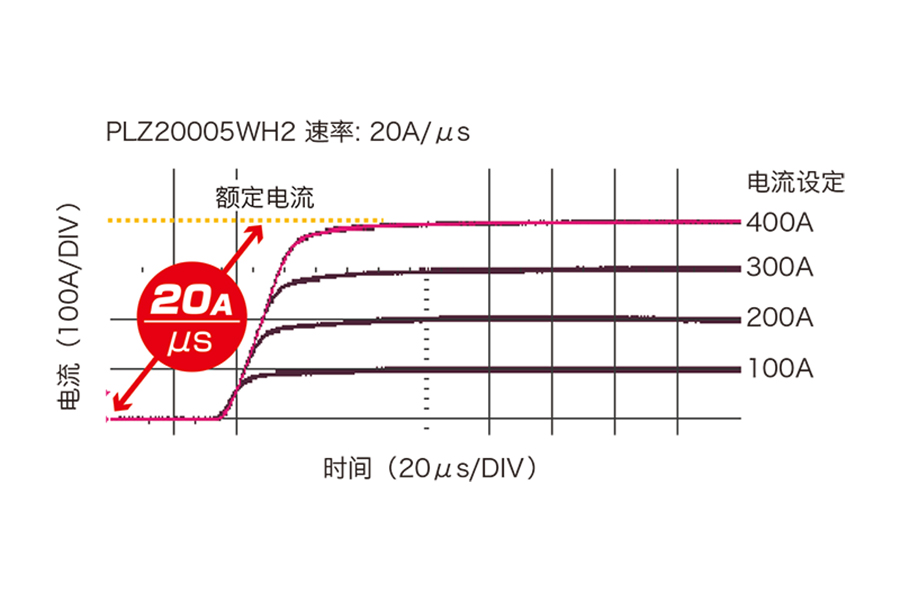

• 最高速率 20A/μs
  電流達到額定值為止的上升時間為 20A/μs ※ 。
  支持增加電源評估重要性的高速過渡響應試驗。
  ※ PLZ20005WH2 的情況


• 并聯運行
  最多5臺， 最大100kW。

  并聯運行時，連接并聯電纜 1 根 ※ 就可以！
  不同型號也能靈活的并聯 5 臺，實現「大容量」。（最大 100kW，2000A）
  ※ 在連接機種之間必須。12kW/20kW 機種中標配。1kW/2kW/4kW 機種是選件。


  與 5WH 系列的并聯連接※
  將 5WH 系列的內部軟件（firmware）更新為最新版，將主機設置為 「5WH」，從機設置為「5WH2」即為并聯。
  ※ 5WH 與 5WH2 的并聯運行必須只限于同樣功率的機種之間。

  PLZ20005WH2 的并聯連接數量和容量（最大電流和最大功率）

  型號	并聯運行臺數	最大電流	最大功率
  PLZ20005WH2	2	800 A	40 kW
  	3	1200 A	60 kW
  	4	1600 A	80 kW
  	5	2000 A	100 kW

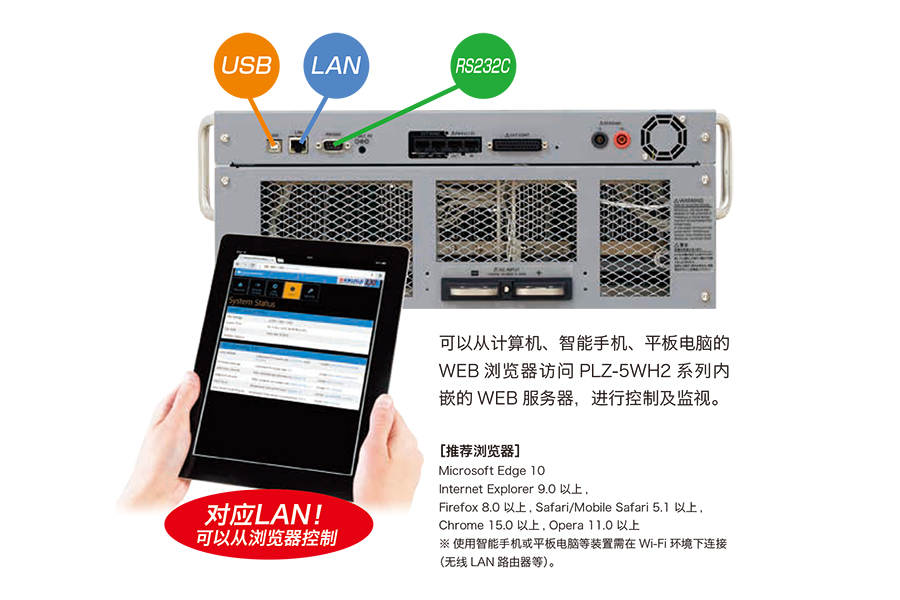

• 通信接口為標準配備
  標準配備 LAN（LXI）／ USB ／ RS232C 接口（GPIB 為選件）

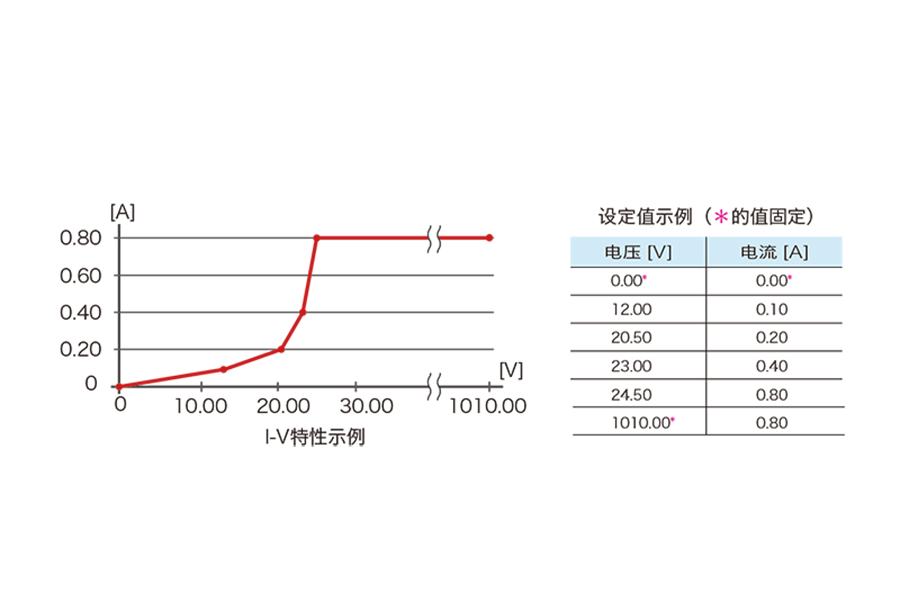

• 任意 IV 特性（ARB）模式
  在任意 IV 特性（ARB）模式下，登記多個 IV 特性上任意點（電壓與電流值組合）就可以設置任意的 IV 特性。任意點可登記3 點～ 100 點。在點與點之間直線補償。最小電壓值（0.00V）與電流值（0.00A），最大電壓值（1010.00V）固定不變。


• 其它功能

• 加載 / 卸載動作

• 截斷功能

• 改變響應速度

• 軟啟動功能

• 數據存入功能

• 數據累計功能

• 保存測量數據

• 脈沖功能

• 正弦功能

• 時序功能

• 警報功能（保護功能）

• ABC 預設存儲器

• 設置存儲器

• 外部控制

• 電壓、電流監控

• USB 鍵盤

• 同步運行功能

• 遠程感應功能
