產品描述

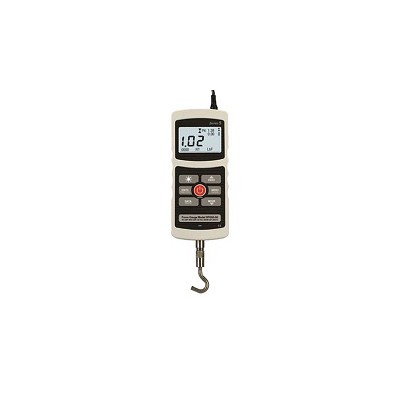

DFG-RS5是一種高性能數字指示器，可與多種即插即用力和扭矩傳感器配合使用。所有校準和配置數據都存儲在傳感器智能接頭中，而不是指示器中，使傳感器真正可互換。此外，所有遠程傳感器也完全兼容DFG-RS3基本力/扭矩指示器。各種可互換的力和扭矩傳感器可用于DFG-RS3系列。傳感器的容量范圍從稱重傳感器的0.25到10000磅力和扭矩傳感器的10盎司英寸到100磅英寸。除了預先校準的傳感器外，DFG-RSA可編程適配器允許最終用戶使用1至3 mV/V滿標度輸出校準大多數橋式力或扭矩傳感器，以便與DFG-RS5一起工作。DFG-RS5還與DFG55測力儀共享菜單結構和大多數規格。它的快速7000赫茲采樣率產生準確的結果，即使是快速行動的測試。它也有一個平均模式，以解決需要記錄的平均負荷隨著時間的推移和一個車載數據存儲器多達1000讀數。背光圖形LCD顯示大字符，菜單可用于訪問儀表功能和可配置參數。裝置還具有用于數據采集的USB輸出和用于通過-失敗測試的設定點指示器。

規格

精度：滿量程的0.1%±1位+傳感器

電源：可充電電池或交流適配器（包括電池和適配器）

電池壽命：背光燈打開時可連續使用7小時，背光燈關閉時可連續使用24小時

電池電量低：顯示多級電池電量低指示燈，電量過低時儀表自動關閉

可配置設置：數字濾波器、輸出、自動關閉、默認設置、平均模式、外部觸發器、密碼、按鍵音、音頻警報、背光、校準

輸出：

USB/RS232輸出：可配置為115200波特

Mitutoyo（數字）：串行BCD適用于所有Mitutoyo SPC兼容設備DFG-RSA小于實際尺寸。將遙感器校準到儀表。

模擬：±1伏直流電，±滿標度精度2%

通用：3個開漏輸出，1個輸入

設定值：3條排水明管

工作溫度：4至38°C（40至100°（F）

濕度：96%RH非冷凝

尺寸：149.4高x 64.3寬x 33.6毫米深（5.88 x 2.53 x 1.32英寸）

重量：0.3千克（0.7磅）

傳感器通用規范

工作溫度：5至38°C（40至100°（F）

工作濕度：最大96%無冷凝

稱重傳感器

安全過載：滿量程的150%（RLC03-025、RLC03-2和RLC04系列為200%）

扭矩傳感器

安全過載：滿量程的150%（RTQ50-10Z、RTQ50-50Z為300%）

卡盤開口：RTQ50-10Z和RTQ50-50Z–0.062至0.375“RTQ50-12，RTQ50-100–0.078至0.5”
