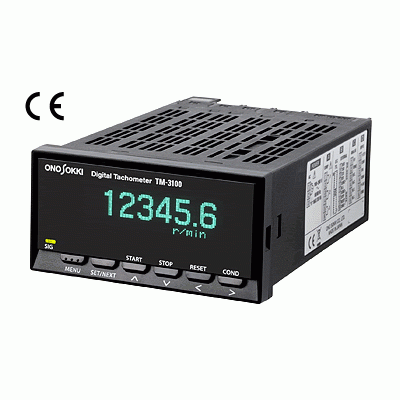

小野測器 TM-3100系列數字式轉速表
小野測器 GS系列數字式位移傳感器
小野測器 CH-1200A電荷放大器

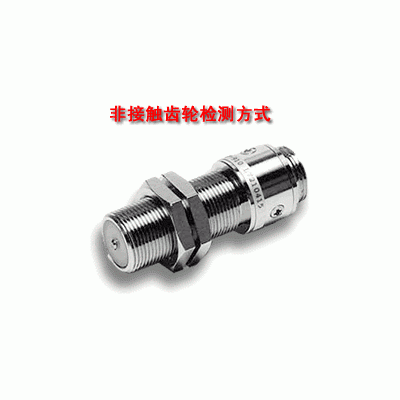

小野測器 MP-900/9000系列電磁式轉
小野測器 HR-6800高速數字手持式轉
小野測器 FG-1300 FS-5500/540光纖
特長
由于是振動子*2方式的傳感器，不需要基準點。
由于體積小，重量輕，能簡單地安裝在被測對象上，使用起來簡單又方便。
動態范圍寬，能從微小的加速度測起。
機械強度大，適合測量具有比較大的加速度或具有沖擊加速度的場合。
一般共振頻率較高，工作頻率范圍較寬，在很寬的頻率范圍內可做到無波形失真的測量。
傳感器內裝有前置放大器，能直接聯接*1本公司產的FFT等分析儀進行使用。
簡要規格
NP-3000系列內置放大器型加速度傳感器
| 型號 | NP-3576N20/3578N20 | NP-3560B | NP-3572/3574 | NP-550 |
|---|---|---|---|---|
| 特點 | 3軸TEDS功能 | 超小型3軸 | 通用型3軸 | 小型3軸 |
| 構造 | 剪切型 | 剪切型 | 剪切型 | 壓縮型 |
| 外觀 |
|
|
|
|
| 靈敏度（±10%） | NP-3576N20: 1mV/(m/s2) | 1.02mV/（m/s2）±10 % | 3572: 1.0mV/（m/s2）±10 % | 1.0 mV/（m/s2）±1 dB |
| 共振頻率 | 35 kHz以上 | 約55 kHz | 約40 kHz | 35 kHz（Z軸） |
| 頻率范圍 | 0.8 Hz～10 kHz±3 dB（Y、Z軸） | 2 Hz～10 kHz±0.5 dB （Y、Z軸） | 1 Hz～8 kHz±1 dB | 5 Hz～2.5 kHz±0.5 dB（Y、Z軸） |
1 Hz～ 8kHz±1 dB（Y、Z軸） | - | - | 5 Hz～10 kHz±3 dB（Z軸） | |
| 最大測量加速度 | NP-3576N20: 3600 m/s2 | 4900 m/s2 | NP-3572：4000 m/s2 | 1470 m/s2 |
| 耐沖擊性 | 30,000（m/s2） | 98,000（m/s2） | 30,000（m/s2） | 4,900（m/s2） |
| 使用溫度范圍 | ?40～＋85 ℃ | ?54～＋121 ℃ | ?50～＋110 ℃＊3 | ?20～＋110 ℃ |
| 輸出阻抗 | 400 Ω以下 | 200Ω以下 | 1 kΩ以下 | 300 Ω以下 |
| 本體噪聲 | 40 μVrms以下 | 0.03 m/s2 ?rms[TYP] | 40 μVrms以下 | 20 μVrms以下 |
| TEDS規格 | IEEE 1451.4-2004 | - | - | - |
| 驅動電源 | 18 ～ 25 VDC | 18 ～ 30 VDC | 21 ～ 30 VDC | 15 ～ 25 VDC |
| 重量 | 約11 g | 5.3 g | 8.1 g | 50 g |
| 接地 / 絕緣 | 外殼接地 | 外殼接地 | 外殼接地 | 外殼接地 |
| 外殼材質 | 鈦合金 | 鈦合金 | 鋁合金 | 鋁合金 |
| 外形尺寸 | 14.2（W）×14.2 | 10.2（W）×10.2 | 14.2（W）×14.2 | 41（W）×41（D） |
| 接插件 | DR-4S-4（4針） | 4針接插件 | DR-4S-4（4針） | 袖珍接插件 |
| 電纜 | 須另行購買 | 須另行購買 | 須另行購買 | 須另行購買 |
| 傳感器固定方法 | 粘結或用 | 粘結或用 | 粘結或用 | M5螺孔 |
| 附屬品(不包括電纜) | M5 螺絲 | 5-40 UNC 螺絲 | M5 螺絲 | M5 螺絲 |
超小型輕量 | 小型輕量 th="100%"> | ||||||
超小型輕量 | 小型輕量 | 小型輕量 | 小型輕量 | 小型通用 | 通用 | 通用、外殼絕緣 | |
| 構造 | 剪切型 | 剪切型 | 剪切型 | 剪切型 | 剪切型 | 剪切型 | |
| 型號 | NP-3211 | NP-3418 | NP-3412?3414 | NP-3110 | NP-3120 | NP-3121 | |
| 外觀 |
|
|
|
|
|
| |
| 靈敏度*1 | 1.02 mV/（m/s2）±15 % | 1.0 mV/（m/s2）±1 dB | 1.0 mV/（m/s2）± 1dB | 0.5 mV/（m/s2）±1dB | 1.0 mV/（m/s2）±1 dB | 1.0 mV/（m/s2）±1 dB | |
| 共振頻率 | 約50 kHz | 約46 kHz | 約47 kHz | 約45 kHz | 約50 kHz | 約50 kHz | |
| 頻率范圍 | 1 Hz～10 kHz±5 % 0.7 Hz～13 kHz±10 % | 2 Hz～6 kHz±0.5 dB | 2 Hz～ 8 kHz±0.5 dB | 5 Hz～6 kHz±0.5 dB | 5 Hz～5 kHz±0.5 dB | 5 Hz～5 kHz±0.5 dB | |
| 0.3 Hz～20 kHz±3 dB | 0.8 Hz～16 kHz±3 dB | 0.8 Hz～16 kHz±3 dB | 5 Hz～15 kHz±3 dB | 5 Hz～12 kHz±3 dB | 5 Hz～10 kHz±3 dB | ||
| 最大測量加速度 | 4900 m/s2 | 2200 m/s2 | 2200 m/s2 | 4400 m/s2 | 2,200 m/s2 | 2,200 m/s2 | |
| 耐沖擊性 | 98,000（m/s2） | 10,000（m/s2） | 10,000（m/s2） | 100,000（m/s2） | 100,000（m/s2） | 10,000（m/s2） | |
| 使用溫度范圍 | ?54～＋125 ℃ | ?30～＋110 ℃ | ?30～＋110 ℃ | ?20～＋110 ℃ | ?20～＋110 ℃ | ?20～＋110 ℃ | |
| 輸出阻抗 | 300 Ω以下 | 100 Ω以下 | 100 Ω以下 | 100 Ω以下 | 100 Ω以下 | 100 Ω以下 | |
| 本體噪聲 | 20 μVrms 0.02 m/s2 ?rms | 20 μVrms以下 0.02 m/s2 ?rms以下 | 20 μVrms以下 0.02 m/s2 ?rms以下 | 20 μVrms以下 0.04 m/s2 ?rms以下 | 20 μVrms以下 0.02 m/s2 ?rms以下 | 20 μVrms以下 0.02 m/s2 ?rms以下 | |
| 驅動電源 | 18 ～ 30 VDC 2 ～ 20 mA 恒定電流驅動（CCLD） | 15 ～ 25 VDC 0.5 ～ 5 mA 恒定電流驅動（CCLD） | 15 ～ 25 VDC 0.5 ～ 5 mA 恒定電流驅動（CCLD） | 12 ～ 25 VDC 0.5 ～ 5 mA 恒定電流驅動（CCLD） | 15 ～ 25 VDC 0.5 ～ 5 mA 恒定電流驅動（CCLD） | 15 ～ 25 VDC 0.5 ～ 5 mA 恒定電流驅動（CCLD） | |
| 重量 | 0.5 g | 1.9 g | NP-3412：5.5 g NP-3414：3.5 g | 5.4 g | 20 g | 34 g | |
| 接地 / 絕緣 | 外殼接地 （陽極氧化絕緣處理） | 外殼接地 | 外殼接地 | 外殼接地 | 外殼接地 | 設置面絕緣 | |
| 外殼材質 | 鋁合金 | 鈦合金 | SUS303 | 鈦合金 | SUS303 | SUS303 | |
| 外形尺寸 | 6.4×11.4×3.6 H | 7 Hex ×11.5 H | NP-3412：10 Hex×12.5 H NP-3414：8 Hex×11 H | 11 Hex×14.5 H | 14 Hex×23 H | 17 Hex×32 H | |
| 接插件 | 3-56袖珍型接插件 橫向抽出 | M3微型接插件 傳感器上部抽出 | M3微型接插件 NP-3412： 橫向抽出 NP-3414： 傳感器上部抽出 | M3微型接插件 橫向抽出 | 袖珍接插件 橫向抽出 | 袖珍接插件 上部抽出 | |
| 電纜 | 專用附屬電纜3 m (NP-0172A) | 須另行購買 (NP-0150系列) | 須另行購買 (NP-0150系列) | 專用附屬電纜3 m (NP-0150系列) | 須另行購買 NP-0120/0130系列 | 須另行購買 NP-0120/0130系列 | |
| 固定方式 | 粘結 | M3螺孔 | M3螺孔 | M3螺孔 | M5 螺孔 | M5 螺孔 | |
| 附屬品(不包括電纜) | 電纜NP-0172A（3 m） NP-0021 BNC轉換頭 粘結劑 取卸工具 使用說明書，出廠參數表 | M3 螺絲 使用說明書，出廠參數表 | M3 螺絲 使用說明書，出廠參數表 | M3 螺絲 專用配套電纜（3m） 使用說明書，出廠參數表 | M5 螺絲 使用說明書 出廠參數表 | M5 螺絲 使用說明書 出廠參數表 |
＊1：傳感器靈敏度指標的±0.5 dB、±1 dB不是指測量的精度誤差，而是指各個傳感器靈敏度的標準離差(個體之差)。若對各自的靈敏度值進行校正后，任一傳感器均能在同樣的條件下達到同樣精度的測量。1 G≒9.8 m/s2。
＊2：達到日本國標JIS C 0920保護等級的7級水平。
＊3：傳感器本身的使用溫度范圍。若包括電纜，其溫度范圍應為 -25～＋105 ℃。
＊4：NP-550、產品序號F468以后的產品驅動電流均為 2 mA。
＊5：不包括電纜。
高靈敏度 | 高靈敏度 | 符合CE＊6 | TEDS功能 | 防水＊2 | |
| 構造 | 剪切型 | 剪切型 | 剪切型 | 剪切型 | 剪切型 |
| 型號 | NP-3130 | NP-3131 | NP-3331B | NP-3331N30 | NP-3310 |
| 外觀 |
|
|
|
|
|
| 靈敏度*1 | 10 mV/（m/s2）±1 dB | 10 mV/（m/s2）±1 dB | 5.0 mV/（m/s2）±1 dB | 5.0 mV/（m/s2）±10 % | 1.0 mV/（m/s2）±1 dB |
| 共振頻率 | 約25 kHz | 約25 kHz | 約25 kHz | 約25 kHz | 約35 kHz |
| 頻率范圍 | 5 Hz～4 kHz±0.5 dB | 5 Hz～4 kHz±0.5 dB | 2 Hz～4 kHz±5 % | 2 Hz～4 kHz±5 % | 5 Hz～4 kHz±0.5 dB |
| 5 Hz～10 kHz±3 dB | 5 Hz～8 kHz±3 dB | 2 Hz～10 kHz±3 dB | 2 Hz～10 kHz±3 dB | 5 Hz～10 kHz±3 dB | |
| 最大測量加速度 | 220 m/s2 | 220 m/s2 | 700 m/s2 | 700 m/s2 | 2,200 m/s2 |
| 耐沖擊性 | 100,000（m/s2） | 5,000（m/s2） | 10,000（m/s2） | 10,000（m/s2） | 10,000（m/s2） |
| 使用溫度范圍 | ?20～＋110 ℃ | ?20～＋110 ℃ | ?20～＋110 ℃ | ?20～＋85 ℃ | ?20～＋80 ℃ |
| 輸出阻抗 | 100 Ω以下 | 100 Ω以下 | 100 Ω以下 | 300 Ω以下 | 100Ω以下 |
| 本體噪聲 | 20 μVrms以下0.002 m/s2 ?rms以下 | 20 μVrms以下 0.002 m/s2 ?rms以下 | 20 μVrms以下 0.004 m/s2 ?rms以下 | 20 μVrms以下 0.004 m/s2 ?rms以下 | 20 μVrms以下 0.02 m/s2 ?rms以下 |
| 驅動電源 | 15 ～ 25 VDC 0.5 ～ 5 mA 恒定電流驅動（CCLD） | 15 ～ 25 VDC 0.5 ～ 5 mA 恒定電流驅動（CCLD） | 15 ～ 25 VDC 0.5 ～ 5 mA 恒定電流驅動（CCLD） | 18 ～ 25 VDC 0.5 ～ 5 mA 恒定電流驅動（CCLD） | 15 ～ 25 VDC 0.5 ～ 5 mA 恒定電流驅動（CCLD） |
| 接地 / 絕緣 | 外殼接地 | 設置面絕緣 | 50 g | 約50 g | 外殼接地 |
| 重量 | 46 g | 69 g | 外殼絕緣 | 外殼絕緣 | 59 g *5 |
| 外殼材質 | SUS303 | SUS303 | SUS303 | SUS303 | SUS303 |
| 外形尺寸 | 17 Hex×32 H | 21 Hex×37.5 H | 17 Hex×37.5 H | 17 Hex×37.5 H | 17 Hex×59 H |
| 接插件 | 袖珍接插件 橫向抽出 | 袖珍接插件 上部抽出 | TNC接插件上抽出 | TNC接插件上抽出 | 一端直接抽出，另一端為袖珍接插件 |
| 電纜 | 須另行購買 NP-0120/0130系列 | 須另行購買 NP-0120/0130系列 | 須另行購買 NP-0140系列 | 須另行購買 NP-0140系列 | 直接抽出(3 m) |
| 固定方式 | M5 螺孔 | M5 螺孔 | M5 螺孔 | M5 螺孔 | M5 螺孔 |
| 附屬品(不包括電纜) | M5 螺絲 使用說明書 出廠參數表 | M5 螺絲 使用說明書 出廠參數表 | M5 螺絲 使用說明書 出廠參數表 | M5 螺絲 使用說明書 出廠參數表 | M5 螺絲 使用說明書 出廠參數表 |
