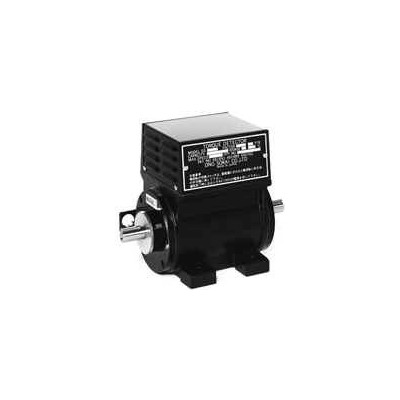

小野測器 SS系列中小容量 扭矩傳感

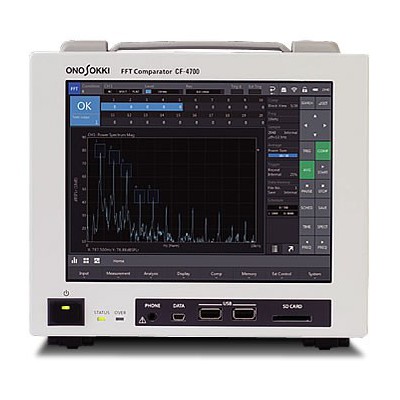

小野測器 CF-4700FFT分析比較儀
小野測器 EC-2100電梯速度計
小野測器 TQ-5300扭矩計算表示儀
小野測器 MD系列微小容量扭矩傳感器

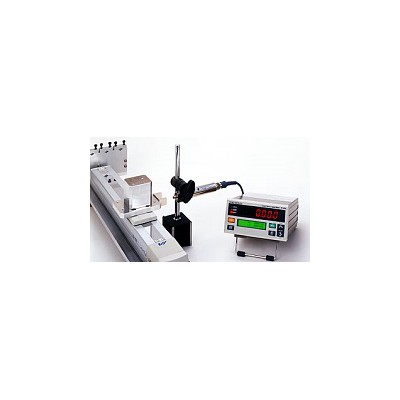

小野測器 DG-2310加減計算型數字式
小野測器 GS系列數字式位移傳感器
FS-1300光纖式轉速傳感器用放大器是配套光纖式轉速傳感器用于進行非接觸式轉速測量的高性能放大器。光纖式轉速傳感器通過LED產生紅色可見光，投射到被測轉動物體后，得到其反射測出轉速。
光纖式轉速傳感器FS-5500*/FS-540是配套FS-1300光纖式轉速傳感器用放大器使用的專用傳感器。
FS-5500*/FS-540是采用包裹在不銹鋼螺旋管內的特殊設計，適用于在各種環境下使用。
對于微型電機細軸的旋轉及在狹窄場所等處的轉速測定，是非常有效的測試工具。
*FS系列傳感器新增細型產品，原型號難以勝任的測量也可對應。
FG-1300光纖式轉速傳感器用放大器 特長
最大響應頻率范圍達10 kHz，可測量高轉速。
使用紅色可見光，微細轉動軸等的測定位置調整困難的測量也可容易地進行。
具有微小光量變化的檢測能力，沒有反射片也能進行測量
信號增益/觸發電平的設定調整，提供手動與自動2種模式，可根據用途選擇使用
提供正常/近距2種測量距離模式，可測量范圍由近距到最大70 mm（使用反射片時）
不使用反射片時，復數的不等間隔脈沖可分頻為1個脈沖。
FS-5500光纖式轉速傳感器 特長
對應小型被測物
前端直徑2 mm，可用于小型電機，汽輪機葉片等小測點的轉速測量 。
高分辨率
可以用于精密的角度測量，跟蹤分析，動平衡分析的測量傳感器 ，與FFT式轉速計，DS，CF等分析儀配套最佳。
適合車輛以及測試設備使用
-40～250 ℃的溫度適用范圍，可用于車輛的發動機，車軸，齒輪，傳動軸的轉速測量，以及生產線上，低溫，高溫，狹小空間的角度轉速測量。
| 檢測方式 | 檢測投射到對象物上的反射光量 光源：LED紅色可見光 受光元件：光敏晶體管 |
|---|---|
| 響應頻率范圍 | 10 kHz |
| 輸出信號 | 模擬電壓信號，脈沖信號，共2種。 模擬電壓信號：與反射光量成正比例的電壓輸出。 輸出電壓范圍 ：0～10V 脈沖信號：反射光量進行整形處理后的矩形波轉換為脈沖信號。 |
| 負載阻抗 | 10 kΩ 以上(模擬輸出，脈沖輸出) |
| 功能 | 增益：增益調整，根據距離開關切換設置。 觸發電平：電平調整，根據開關切換設置手動/自動模式。 分頻：根據開關切換0～9（輸入脈沖數1-10分頻為1個） |
| 表示 | 靈敏度確認用：LED棒形電平表示。LED狀態表示。 |
| 電源 | AC 100～240 V（50 Hz／60 Hz） |
| 使用溫度范圍 | 0 ～ 40 ℃ |
| 使用濕度范圍 | 5～80 %RH（不結露） |
| 符合規格 | CE標識，RoHS |
| 配套傳感器 | FS-5500/542/540光纖式轉速傳感器 |
| 附屬品 | 電源電纜（AC 100 V用），使用說明書，橡膠腿。 |
| 選配件 | 安裝固定用具，支架。 |
| 外形尺寸 | 144 (W) × 72 (H) × 212 (D) mm |
| 重量 | 約 1 kg |

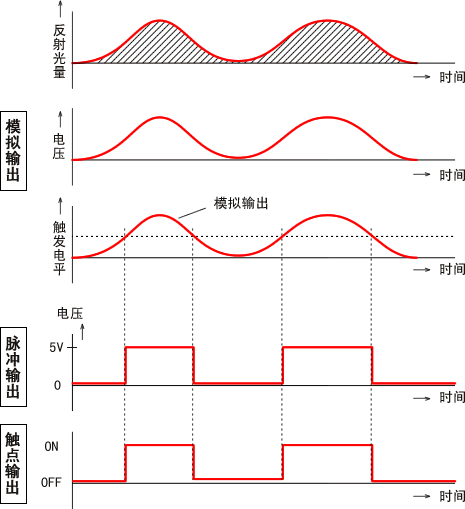

| 反射光量與輸出的關系 |
|
■ FS-540/542/5500光纖式轉速傳感器（另售）
規格
| FS-540FS-542FS-5500 檢測方式反射式光纖電纜先端直徑φ 4 mmφ 2mm光纖電纜長度1 m2 m固定螺徑M8M4使用溫度范圍-10 ～ 250 ℃-40 ～ 250 ℃
[參考] 光纖式轉速傳感器與被測物體間的間隔（輸出信號為1 V時） FS-540/542GAIN 最小時GAIN 最大時測量對象無光澤黑色塗裝面≒ 7 mm≒ 14 mm白色復印紙12 X 12≒ 8 mm≒ 15 mm反光貼片12 X 12≒ 44 mm≒ 69 mmFS-5500 GAIN 最小時GAIN 最大時測量對象膠帶≒ 2 mm≒ 20 mm反光貼片12 X 12≒ 2 mm≒ 50 mm |
