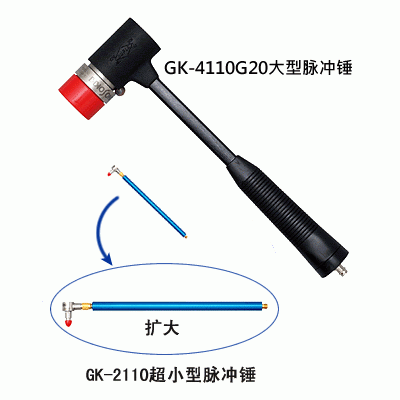

小野測器 GK-4110G20(大型) GK-211

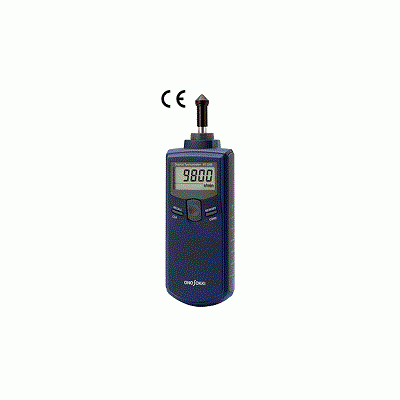

小野測器 HT-4200接觸式數字手持式
小野測器 MI-1271M12測量用TEDS對應
小野測器 LG-9200光電式轉速傳感器

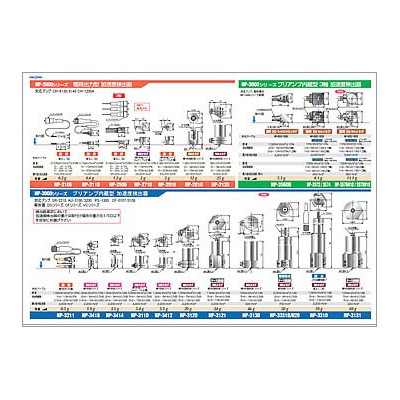

小野測器 NP-3000系列內置放大器型
小野測器 BS-1210(10 μm) BS-1310

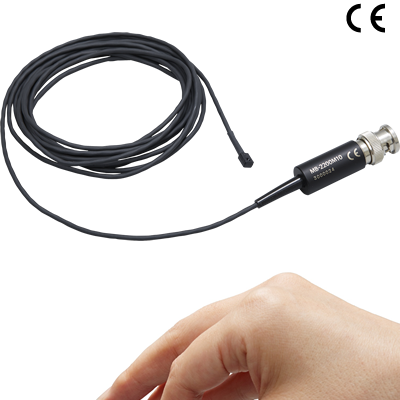

小野測器 MB-2200M10超小型傳聲器
小野測器 RP-1710系列一般工業用旋
新產品陣容的MI-1281高靈敏度傳聲器，通過不需要偏置電壓的聲場型1/2英寸背極式駐極體方式實現了高靈敏度和低噪聲。除此之外，我們還擁有對溫度、濕度也有良好的耐環境穩定性的傳聲器MI-1271，重視頻率特性的寬頻帶傳聲器MI-1235，低成本且同樣耐環境的傳聲器MI-1433。通常情況下，MI系列傳聲器與前置放大器或者傳感放大器配套使用。由于傳聲器和前置放大器不是一體型構造，發生故障的情況下可以通過更換單品降低成本。
MI-1281是聲場型1/2英寸背極式駐極體型測量用傳聲器。傳聲器的靈敏度為-20 dB re.1V/Pa， 本體噪音為8dB（A加權、MI-3170配套使用時），擁有高靈敏度和低噪聲的優越特性。傳聲器的低本體噪聲適用于微小聲音的測量，比如研發靜音家電時針對聲功率級的測量，以及針對探測和測量電動車發出的微小但擾人的聲音。

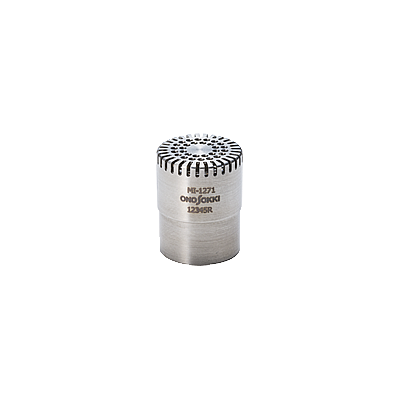

MI-1271是符合IEC 61094-4 Type WS2F(Measurement microphones- Part 4: Specifications for working standard microphones) 的精密級1/2英寸背極式駐極體型傳聲器。通過采用鈦振動膜的激光焊接技術，大大提高了其穩定性。而且，它具有寬廣的溫度濕度范圍（-30 ℃～80 ℃/0 ～ 90 %RH)和寬頻帶（1 Hz～20 kHz)，高溫多濕的環境噪聲測量也可以輕松對應。除此之外，超低頻音（20 Hz以下）測量以及汽車?yán)鋯?dòng)測試期間的聲音測量等用途上也有廣泛的應用。
MI-1235是測量頻率范圍 10 Hz ～ 20 kHz的寬頻帶高性能傳聲器，適合用于環境噪聲，建筑聲學以及電子電器與機械設備的放射噪聲的測量及分析應用。與MI-3111傳聲器用前置放大器配套使用的精密級傳聲器。
MI-1433是測量頻率范圍 20 Hz ～ 8 kHz，最適合用于環境噪聲測量傳聲器。與MI-3111傳聲器用前置放大器配套使用的普通級低價格測量傳聲器。
概要規格
型號 | MI-1281 | MI-1271 | MI-1235 | MI-1433 |
|---|---|---|---|---|
| 響應類型 | 聲場型 | |||
| 偏極電壓 | 0 V | |||
| 靈敏度（1 kHz) | -20 dB±1.5 dB re. 1 V/Pa 100 mV/Pa （1 kHz) | -26 dB±1.5 dB re. 1 V/Pa 50 mV/Pa （1 kHz) | -29 dB ±3 dB re. 1 V/Pa 36 mV/Pa (1 kHz) | |
| 靜電容量（1 kHz) | 14 pF（代表值） | 12 pF（代表值） | 13 pF（代表值） | |
| 頻率范圍 （1 kHz為基準） | 10 Hz ～ 20 kHz (+1.5 dB、-5 dB) 10 Hz ～ 10 kHz (+1.5 dB、-2 dB) | 1 Hz ～ 20 kHz (±2 dB) | 10 Hz ～ 20 kHz (+1.5 dB、-5 dB) 10 Hz ～ 10 kHz (+1.5 dB、-2 dB) | 20 Hz ～ 8 kHz (±2 dB) |
| 有效負荷容積 | 364 mm3 | 359 mm3 | 260 mm3 | 239 mm3 |
| 最大聲壓級 （全高頻失真3 %） | 128 dB （MI-3170 使用時） | 135 dB （MI-3170使用） | 135 dB（MI-3111使用） 141 dB（MI-3170使用） | |
| 本體噪聲（A加權） | 8.0 dB（代表値） （MI-3170使用） | 14.0 dB（代表值） （MI-3170使用） | 19.0 dB（代表值） （MI-3111使用） | |
| 使用溫度范圍 | -10 ～ ＋50 ℃ | -30 ～ +80 ℃ | -10 ～ ＋50 ℃ | |
| 使用相對濕度范圍 | 0 ～ 90 %（不結露） | 30 ～ 90 %（不結露） | ||
| 保存溫度范圍 | -20 ～ ＋60 ℃ | -40 ～ +70 ℃ | -20 ～ ＋60 ℃ | |
| 保存相對濕度范圍 | 0 ～ 90 %（不結露） | 10 ～ 90 %（不結露） | ||
| 重量 | 約 6 g | |||
| 外形尺寸 | φ13.2 mm × 16.9 mm | φ13.2 mm × 13.7 mm | φ13.2 mm × 13.5 mm | |
傳聲器用前置放大器
MI-3170
MI-3111

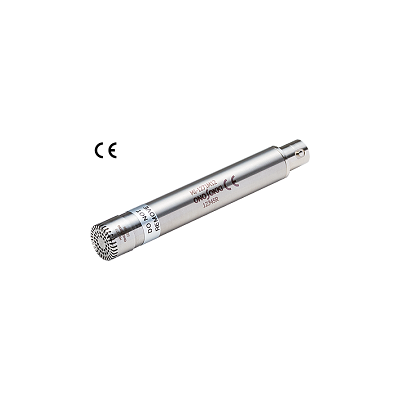

MI-3170是1/2英寸背極式駐極體傳聲器用前置放大器，可以與MI-1281 / MI-1271等傳聲器配套使用。通過采用CCLD（恒定電流驅動）方式以及BNC連接器，它可以直接連接到大部分CCLD兼容的放大器，分析儀，數據記錄儀等。當與MI-1281高靈敏度傳聲器配套使用時，它可實現高靈敏度低噪聲的特性，靈敏度為-20 dB re.1V / Pa，本體噪聲電平為8 dB（A加權），輕松對應微小聲音的測量。與MI-1271高性能傳感器配套使用時，它的測量范圍可以覆蓋到1 Hz甚至到超低頻，并且可以在較寬的溫度范圍（-30°C～ 80°C）下工作。
MI-3111 是1/2英寸駐極體電容傳聲器用前置放大器。可使用CCLD定電流驅動方式驅動，采用BNC型信號端子。
可以與MI-1235/MI-1433傳聲器配套的通用型傳聲器用前置放大器。
概要規格
| 型號 | MI-3170 | MI-3111 |
|---|---|---|
| 配套傳聲器 | MI-1271 /1235/1433 （已停產產品）MI-1233/1234/1431/1432 | MI-1235/1433 （已停產產品）MI-1233/1234/1431/1432 |
| 插入損失 | 0.15 dB （于1 kHz）（代表值） | 1.0 dB（代表值） |
| 頻率范圍 | 10 Hz ～ 40 kHz （+0.1 dB、-0.2 dB、1 kHz基準） 1 Hz ～ 40 kHz （+0.1 dB、-1.5 dB、10 Hz基準） | 10 Hz ～ 20 kHz（±1.0 dB、1 kHz基準） 20 Hz ～ 20 kHz（±0.6 dB、1 kHz基準） |
| 輸入阻抗 | 40 GΩ | 5 GΩ±15% |
| 本體噪聲 （有效值） | A加權 3.3 μV 以下 （換算聲壓級8 dB）(注1) | A加權 5.0 μV 以下 （換算聲壓級17 dB）(注1) |
| 高頻諧波失真率 | 0.0316 % 以下 （輸入頻率 1 kHz、輸入有效值電壓 1 V） 0.1 ％（-60 dB）以下 （輸入頻率20 kHz、輸入有效值電壓1 V） | 1 % 以下 （輸入頻率1 kHz、輸入有效值電壓3.15 V） |
| DC偏置電壓 | 12 V ± 2 V | 8 V ± 1 V |
| 最大輸出電壓 | ±8 V（峰值）(注2) 換算聲壓級135 dB （靈敏度 50 mV/Pa 傳聲器配套時） | ±5.6 V（峰值）(注2) 換算聲壓級135 dB （靈敏度35 mV/Pa傳聲器配套時） |
| 使用溫度范圍 | -30 ～ +80 ℃ | -10 ～ ＋50 ℃ |
| 使用相對濕度范圍 | 0 ～ 90 ％（不結露） | 30 ～ 90 %（不結露） |
| 保存溫度范圍 | -40 ～ +70 ℃ | -20 ～ ＋60 ℃ |
| 保存相對濕度范圍 | 0 ～ 90 ％（不結露） | 10 ～ 90 %（不結露） |
| 電源 | CCLD（定電流驅動） 2 ～ 4.5 mA、DC 18 ～ 26 V | CCLD（定電流驅動） 0.5 ～ 5 mA、DC 15～25 V |
| 信號接口 | C02(BNC) | |
| 重量 | 約35 g（不含傳聲器） | 約25 g（不含傳聲器） |
| 外觀尺寸 | φ12.7 mm × 80.5 mm | φ12.7 mm × 63.5 mm |
| 附屬品 | MI-0301固定夾(固定于3腳架時使用)×1 使用說明書×1 | MI-0301固定夾(固定于3腳架時使用)×1 使用說明書×1 |
| 配套電纜 | MX-1000系列（推薦使用）、MX-2000系列 | MX-2000系列（推薦使用） |
(注1) MI-1271的靈敏度 -26 dB re. 1 V/Pa
(注2) 驅動電源 DC 24 V、4ｍA
連接電纜（2端為BNC接頭）
| 型號 | 長度 | 使用溫度范圍 | |
|---|---|---|---|
| MX-1001 | 高低溫適用信號電纜 | 1.5 m | -30 ～ ＋80 ℃ |
| MX-1005 | 5 m | ||
| MX-1020 | 20 m | ||
| MX-2001 |  | 1.5 m | -10 ～ ＋60 ℃ |
| MX-2005 | 5 m | ||
| MX-2020 | 20 m |
