一、EXTECH 433201 簡單介紹 ：

433201微處理器熱電偶校準器/溫度計。在“測量”模式下，儀表會接收熱電偶傳來的毫伏級 (mV) 信號并將其顯示在 4 位數字的 LCD 顯示屏上。內置的溫度偏置功能可用來補償標準熱電偶中找到的變化。調整偏置后，特定熱電偶的測量精度可實現針對特定溫度的優化。在‘Source'模式下，毫伏級信號會輸出至外部裝置，相應的溫度（根據標準溫度表）會顯示在 LCD顯示屏上。基于熱電偶類型的預設溫度設置（僅限源模式）存儲在 5 個內存位置中，便于調取。如需要的話，該儀表可切換至 mV 模式，在該模式下，測量與源值均可用毫伏，而非溫度顯示。小心使用該儀表將使您常年享受其可靠服務。

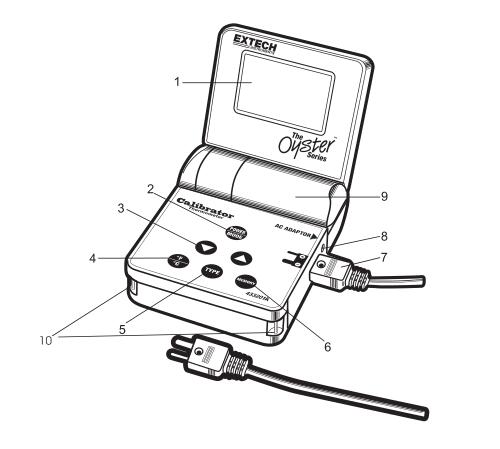

二、EXTECH 433201 儀表圖示 ：

1.  LCD 顯示屏溫度值可用o C/ o F 或毫伏顯示。可調整顯示屏可以輕松的移至最佳的觀測角度。
2.  POWER/MODE 按鈕 – 按下以打開/關閉該儀表并選擇需要的操作模式。打開該儀表后，短按POWER/MODE 按鈕（<2 秒）以在 MEASURE 與 SOURCE 模式間切換。在 MEASURE 模式下，該儀表為其連接的熱電偶或熱電偶模擬器顯示溫度或 mV 值。在 SOURCE 模式下，該儀表輸出 mV信號。要關閉該儀表，長按 POWER/MODE 按鈕達 2 秒以上。
3.  FINE/COARSE 輸出調整按鈕 – 使用 ▼/▲ 按鈕設置需要的溫度。長按以進行 COARSE 調整；短按以進行 FINE 調整。
4.o C/ o F 按鈕 – 按下以選擇需要的測量單位
5.  TYPE 按鈕 – 按下可選擇熱電偶類型
6.  MEM – 在 SOURCE 模式下，使用 Memory 按鈕即可用預設的輸出值（值會因使用不同類型的熱電偶而有所不同）訪問 5 個內存位置。
7.  輸出/輸入迷你連接器 – 熱電偶、熱電偶線以及校準線均在此處連接。
8.  交流適配器/充電插孔
9.  電池倉 – 裝有所提供的 9V 鎳氫可充電電池。也可使用堿性電池。
10. 掛繩孔- 將掛繩系在儀表前角的兩個柱子上。

三、EXTECH 433201 規格特征 ：

冷端補償  每 °F 補償 0.02°F（每 °C 補償 0.03°C)
輸入阻抗  10M?
任何終端與地線之間或兩個任意終端之間施加的最大電壓 60mV
存放溫度：  -22°F 至 176°F（-30°C 至 +80°C）
工作溫度：  23°F 至 158°F（-5°C 至 +70°C）
相對濕度： 0-85%
認證  CE
熱電偶標準與尺度  NIST 175、ITS-90
取樣時間  每秒兩 (2) 個讀數
顯示屏  4 位（0 至 9999）數字 LCD 顯示及熱電偶類型狀態指示
功率  9V 堿性電池、9V 鎳氫可充電電池或交流適配器/充電器
多個熱電偶類型的一個型號，精密輸出顯示為mV或°C /°F
微處理器在寬范圍內確保最大精度至0.15％的讀數
高精度校準功能模擬精密熱電偶輸出，用于校準溫度計，變送器，控制器或錄像機。
配有通用AC適配器和AU / EU / UK / US插頭

四、EXTECH 433201 操作說明 ：

測量模式
1.  翻開儀表的蓋子并按下 POWER/MODE 按鈕以打開儀表。LCD 顯示屏上即會顯示“MEASURE”。如果該儀表的顯示屏無任何顯示，請檢查電池。
注意：為達到最佳的精確度，在打開該儀表前取下任何輸入連接器。如有任何已連接的輸入，那么該儀表將無法進行正確的自我校準。
2.  要在 mV 與熱電偶類型間進行切換，長按  °F/°C 按鈕超過 2 秒。
3.  使用  TYPE 按鈕選擇熱電偶類型。所選的 T/C 類型會在顯示屏底部得以顯示。每次按下TYPE 按鈕時，顯示屏上的指示就會切換至下一種類型。
4.  通過o o C/o o F 按鈕選擇o o C 或  o o F。
5.  小心的將熱電偶探針插入儀表側面板的超小型母頭連接器中。
6.  讀出 LCD 顯示屏上的溫度值。
7.  要關閉該儀表，長按 POWER/MODE 按鈕達 2 秒以上。
偏置調整
熱電偶生成的輸出信號為非線性。在某些情況下，可能需要偏置讀數以補償熱電偶的非線性。
1.  在 Measurement（測量）模式下，同時按下 ▼/▲按鈕直至 "OFS" 出現在 LCD 顯示屏上。
2.  使用 ▼/▲ 按鈕將偏置從 -9.0 調整為 9.0o o F（-5.0 至 5.0 o o C）
3.  同時按下 ▼/▲按鈕至少于 2 秒的時間以保存偏置并返回 Measurement（測量）模式。
