一、EXTECH 380562 簡單介紹 ：

380562(220V)高精度毫歐表。這款儀表有七個電阻量程, 分辨率最高可達到 0.01m?。通過四線開爾文線夾連接保證了最佳精度。采用內置的比較儀功能，可以把測量值與最高限值和最低限值相對比。一般用于測量變壓器、電機線圈和電腦主板的電阻。本儀表如精心使用，可保證多年的可靠服務。

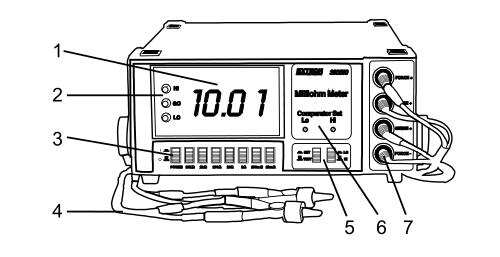

二、EXTECH 380562 儀表圖示 ：

EXTECH 380562高分辨率精密毫歐表（220VAC）

1.  液晶顯示屏
2.  HI/LO/GO 狀態指示燈
3.  電源和量程按鈕
4.  開爾文線夾引線
5.  設置/測試和最高/最低限值按鈕
6.  比較儀調整螺絲
7.  開爾文線夾引線輸入端子
說明：電源電纜插口和聲音提醒按鈕位于儀表背面。

三、EXTECH 380562 規格特征 ：

·電路 定制的單芯片 LSI 微處理器電路
·顯示屏 20mm (0.8") 2000 計數顯示屏
·連接類型 四端子開爾文

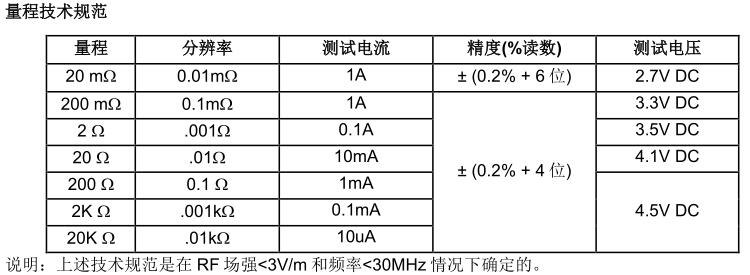

·量程 七個量程(參見下面的列表)
·測試電壓 5V 直流
·比較儀 內置的與最高和最低限值的比較測試裝置，有蜂鳴器
·測量速度 電阻 1 二、比較器模式 0.5 秒
·調零裝置 自動(不需要調整)
·超量程指示 當讀數超過量程時，顯示屏顯示"1____"
·工作溫度 0°C 到 50°C (32°F 到 122°F )
·工作濕度 最大值是相對濕度 80%
·電源 110V (380560) 或 220V (380562) ±15%, 50/60Hz
·重量  2.2kg (4.85 lbs)
·尺寸  280 x 210 x 90mm (11 x 8.3 x 3.5")
·更換 Kelvin 引線  380465
·7范圍用于寬低電阻測量
·高分辨率為0.01mOhm
·1999計數顯示0.8“數字
·帶Kelvin夾子連接器的4線測試電纜
·自動歸零
·內置比較器，用于Hi / Lo / Go電阻測試或選擇

EXTECH 380562高分辨率精密毫歐表（200VAC）

四、EXTECH 380562 操作說明 ：

比較儀操作(HI-LO-GO)
儀表具有比較功能，用戶可根據編程設定的最高和最低限
值，排列電阻測量值的順序。比較儀編程過程如下：:
1. 把設置/測試按鈕切換到設置位置。
2. 把 LO/HI(最低限值/最高限值)按鈕切換到最低限值位置。
3. 把最低限值比較儀螺絲調整到所需的最低限值處(在顯示屏上顯示)。
4. 把最低限值/最高限值按鈕設置到最高限值位置。
5. 把最高限值比較儀螺絲調整到所需的最高限值處。
6. 把設置/測試按鈕切換到測試位置。
7. 把背后的報警器開關設置到 ON 或 OFF 位置。如果設置到 ON 位置，儀表在進行每次 GO 測量時，都會發出聲音。
每次在進行測量時，相關的比較儀狀態指示燈會點亮。如果測量值低于最低設置值，最低限值指示燈會點亮。如果測量值高于最高限值測量值，最高限值指示燈會點亮。如果讀數在最高和最低設置值之前，那么綠色的 GO 指示燈會點亮。如果背面的蜂鳴器按鈕設置到 ON 位置，那么每次在檢測到 GO 讀數時會聽到聲音。
