一、EXTECH 382213 簡單介紹 ：

382213數字直流電源適用于各種應用，包括臺架測試，現場服務，愛好和通信設備，提供清潔，可靠的電源，同時保護自身和任何被測設備（DUT）免受損壞。它提供三種功率輸出選擇：可調0-30伏，0-3安，加固定5和12伏。具有數字LCD顯示屏，382213還包括過載和短路保護，恒定電壓/電流，5和12伏輸出的容易按扣端子以及限流前面板LED指示燈。完成電源線。

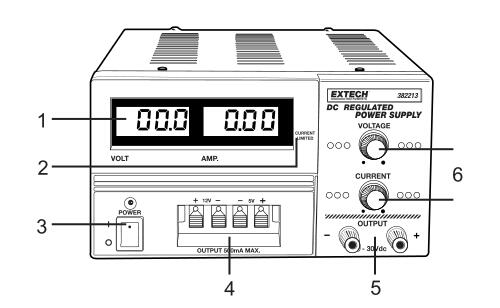

二、EXTECH 382213 儀表圖示 ：

1.工作電壓和電流液晶顯示器
2.當前極限狀態指示燈
3.電源開關與狀態指示燈的狀態
4.5V 和 12V 固定輸出端子
5.輸出端子為變量的供應的
6.可變電壓和電流調節旋鈕

三、EXTECH 382213 規格特征 ：

顯示 數字（V＆A），3位0.1 res。LCD
直流電壓/電流輸出 0至30伏/ 0至3安培
波紋和噪聲 <5mV
線路/負載調節 <0.05％+ 10mV
固定輸出電壓 5V / 0.5A（續），1A（最大）; 12V / 0.5A（續），1A（最大）
功率 110 / 220VAC 50 / 60Hz
尺寸/重量 6×5.6×9.5“（152×142×242）/ 11磅（5kg）
可調電壓和電流輸出
易插拔端子，用于固定5V / 0.5A和12V / 1A輸出
恒定電壓或電流
限流指示
過載和短路保護
可變電源的接線柱端子

四、EXTECH 382213 操作說明 ：

1.電源必須動力內使用的額定的電壓 （220V 或 110V） + 5%。
2.在之前打開電源供應上，刪除所有連接的負載和電壓設定調節旋鈕到完整的反順時針位置 （0V 直流輸出）。
3.對操作電源為恒流電源，應設置輸出電流10%至 100%的額定值 (3A)。當前限制指示器將燈時限流電路被激活。
4.使用電流和電壓的調節旋鈕用于設置變量的電流和電壓輸出信號分別。使用變量輸出端子連接。
5.對于 5VDC 和 12VDC 輸出，使用固定的輸出端子。
6.模擬或數字的顯示將顯示實際的電流和電壓輸出。
7.保持儀表的散熱孔 （頂面和側面） 明確的障礙，防止過熱。
