性能優勢特點

• 寬范圍輸出交流電壓：(0~300)V；

• 寬范圍輸出交流頻率：0.1 Hz ~10kHz；

• 輸出交流功率： 1kVA；

• 電壓精度：0.2%+0.2%FS；

• 響應時間：60us(典型值)；

• 上升 /下降時間：40 us(典型值)。

• 應用優勢特點

• 線性拓撲，極快響應速度，低噪聲 ;

• 輸出模式：AC、DC、AC+DC;

• 支大屏 LCD, 簡潔直觀用戶界面；

• 可調節交流輸出初始/結束相位角；

• 支持電壓電流諧波分析；

• USB 接口支持任意波形還原輸出；

• 標配 :RS-232/LAN/GPIB 等通訊接口；

• 內置正弦、方波、三角波等任意波形，可快捷調用；

• 符合 IEC61000-4-11/13/14/28/29 等標準的電壓波動測試 ;

• 集成高精度功率計，可實時量測電壓、電流、功率等電氣參數 ;

• 完善保護功能，全面保護電源與待測物；

• 集成 List、Step、Sim 等功能，實現電壓波動仿真輸出；

• 支持諧波合成，合成高達 50 階諧波，精準模擬失真電網。

PWR 系列高性能可編程交流電源選型表

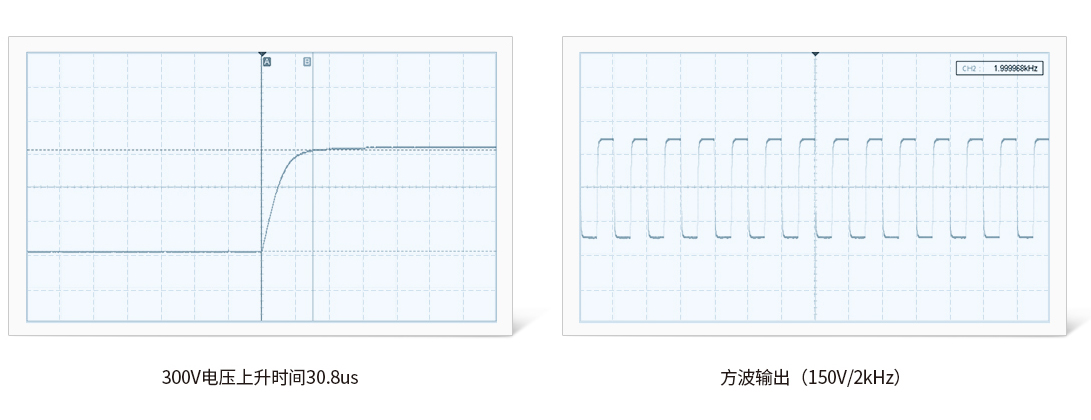

線性拓撲，優異性能

PWR1000L高性能可編程交流電源采用線性拓撲，極快響應速度（60us，典型值），超低輸出紋波噪聲，快速的電壓上升速度，適合模擬高速瞬態輸出。典型應用是軸承 / 濾波材料 / 電路等產品的測試驗證。

可調初始/ 結束相位角

高性能可編程交流電源可設定輸出電壓初始相位角與結束相位角，調節范圍 0~359°，調節最小分辨率 1°，典型應用是將初始相位角設置為 90°或 270°，驗證電子設備開機最大啟動峰值電流。

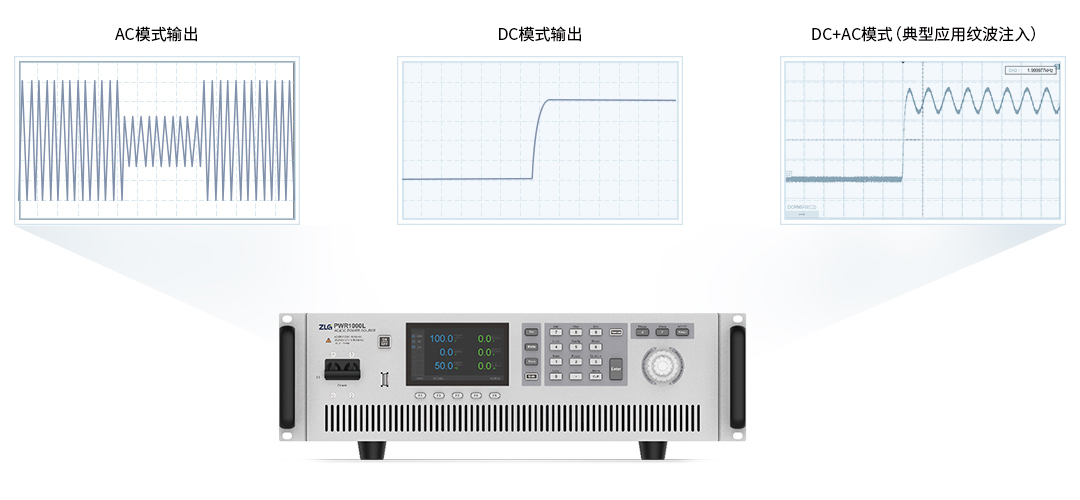

多種輸出模式：AC、 DC、 AC+DC

高性能可編程交流電源不僅可單獨輸出交流電 (AC) 或直流電 (DC), 而且能輸出混合交直流電 (AC+DC)，適合于紋波注入等相關測試。

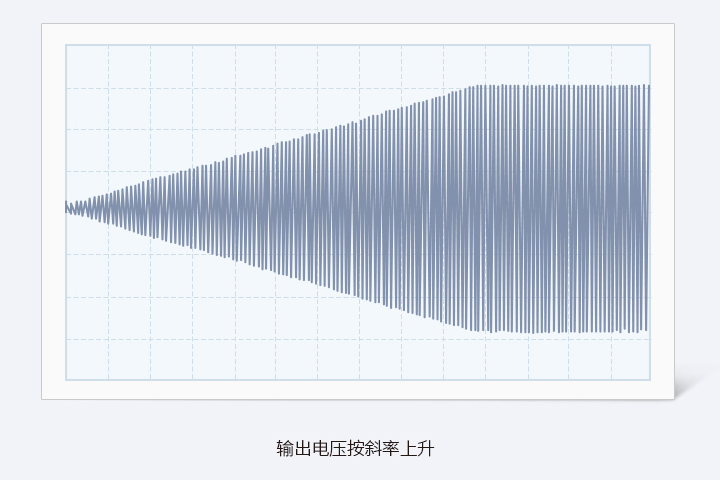

可調節電壓輸出變化斜率

高性能可編程交流電源具備調節電壓輸出變化斜率，線性改變輸出電壓，常用于驗證待測物正常的運行電壓范圍，也適用于電機、壓縮機、整流器等非線性設備相關測試。

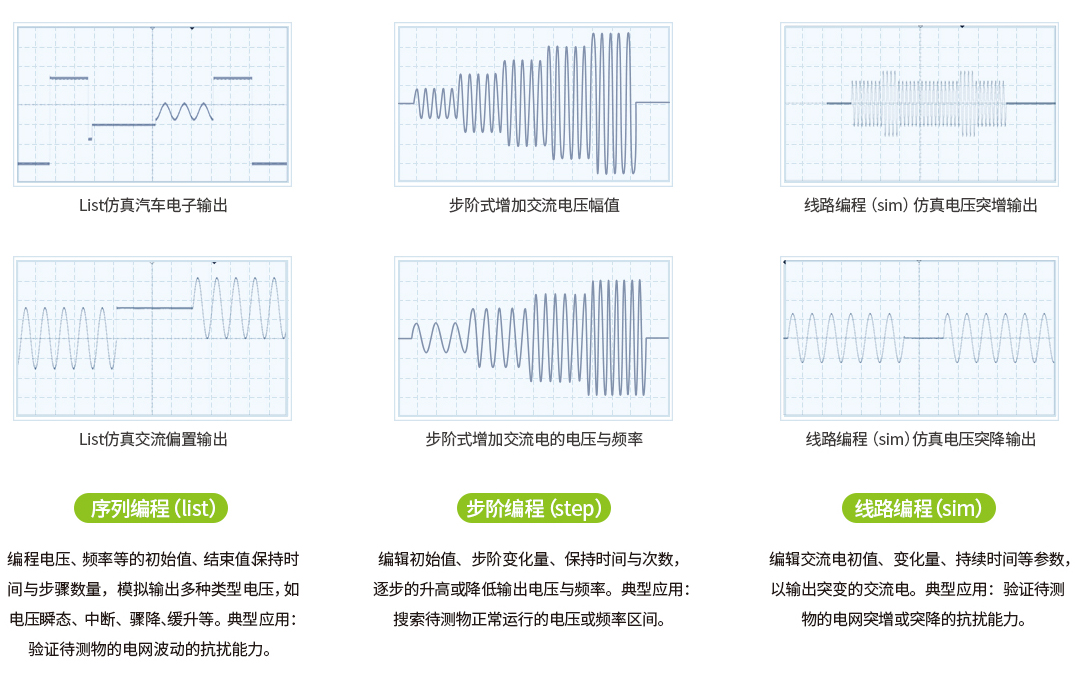

電網電壓波動仿真輸出

高性能可編程交流電源集成 List、 Step、sim(線路 ) 仿真等功能，可模擬電壓突升突降、中斷等多種類型電網電壓波動輸出， 為電子產品性能和功能的驗證提供多種類型的電源輸入，以驗證待測物對電網波動的抗擾能力。

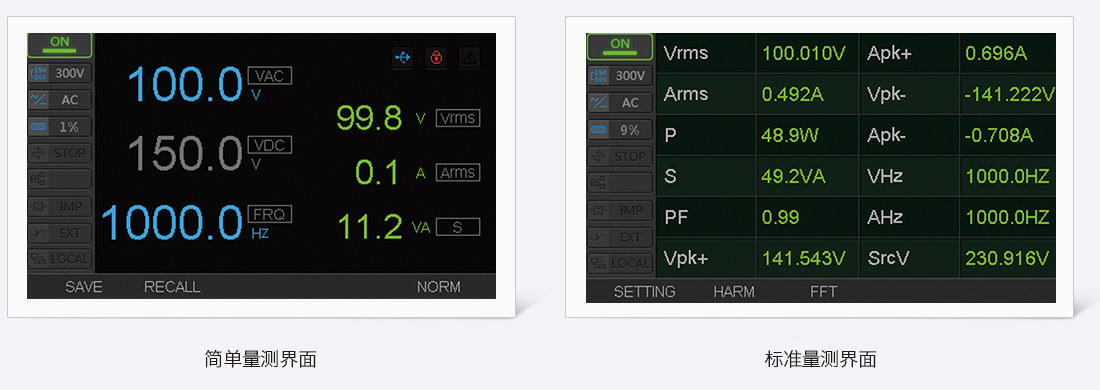

集成功能強大的功率計

高性能可編程交流電源集成功率計，可實現電氣參數的精準量測，如電壓、電流、頻率、有功功率、視在功率、諧波等，具備高達 50 次諧波分析。集成功率計與電源共用內部傳感器和線路，較常規電氣測試，顯著節省測試設備成本和接線時間。

強大任意波輸出（專業版）

可編程交流電源內置正弦波、方波、三角波等波形，可直接調用并輸出。與此同時，對于復雜不易編輯的任意波，可將波形文件導入并能完整還原輸出，尤其適合于戶外光伏逆變器、通訊電源、UPS 等產品驗證測試。

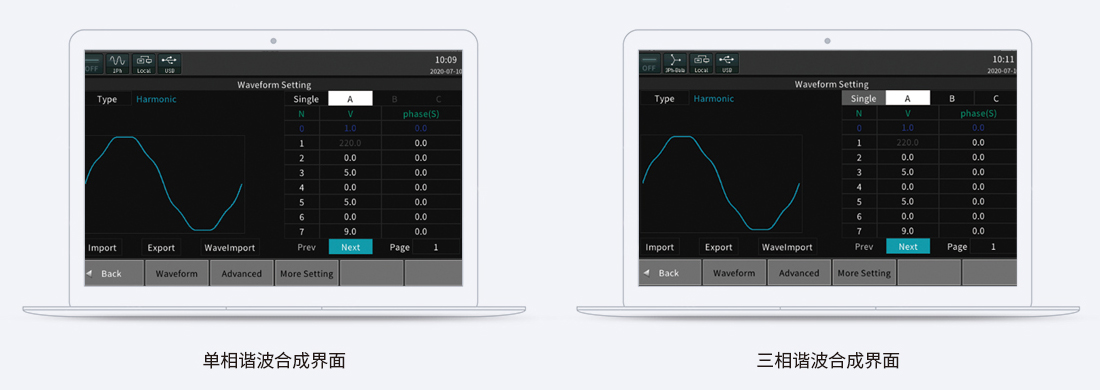

諧波合成與分析（專業版）

高性能可編程交流電源支持電網諧波模擬（合成），可合成高達 50 次諧波，精準合成電網特定的諧波，用于驗證待測物諧波抗擾能力。同時也支持輸出電壓與電流進行高達 50 次諧波成份分析。
