產品信息
本產品搭載柯尼卡美能達獨創的VFS（Virtual Fluorescence Standard）技術，是一款符合印刷行業標準*1的，能夠做出D50標準光源*2下含熒光成分的紙張*3的色彩評估的測定器。
此外，本產品還搭載有波長自動校正功能，能夠在日常白板校正*4的同時進行當前由制造商負責維護的測定波長修正。
*1
印刷行業標準：在印刷行業與色彩相關的標準ISO13655中，包括D50光源下的熒光在內的色彩評估已成為標準。
*2
D50光源：是一種接近自然光的人工光線，用于色彩測定。
*3
熒光：具有吸收紫外線，并利用該能量發光的性質。
*4
安裝偏振光濾光片時除外。
?為全球供應鏈的色彩交流提供支援

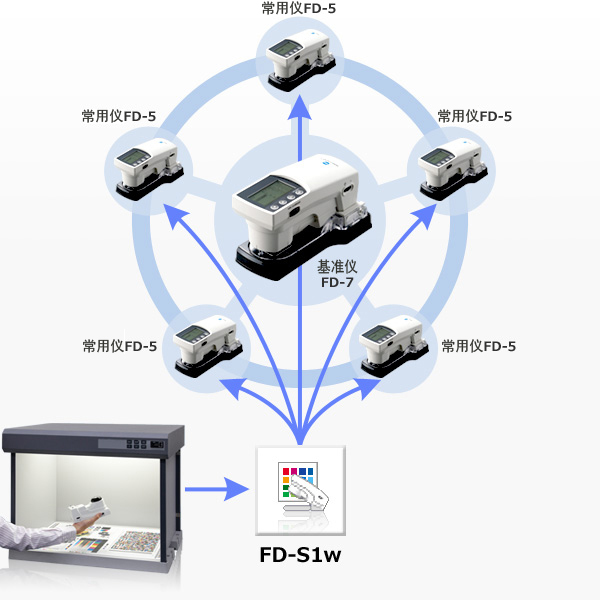

通過用FD-7主機測量環境光源后，將用戶光源數據傳送到多臺FD-5或FD-7工作機上，可以在多個位置使用相同的照明光源進行色彩控制。
此外，自動波長補償功能可以最大程度地降低使用多臺儀器時的儀器誤差。
主要用途
印刷現場的密度?色彩管理
用于印刷設備制造商?紙張制造商研發時的熒光測定
測量印刷色塊
用于油墨輸入設備的CCM
| 型號 | FD-7 | FD-5 |
|---|---|---|
| 照明/受光系統 | 45°a：0° (環形照明)*1 反射測量符合CIE第15號、ISO 7724/1、DIN5033 Teil 7、ASTM E 1164、JIS Z 8722條件。 | |
| 分光裝置 | 凹面光柵 | |
| 波長范圍 | 分光反射率：380~730 nm； 光譜輻射照度：360~730 nm | 分光反射率：380~730 nm |
| 測量波長間隔 | 10 nm | |
| 半波寬 | 約10 nm | |
| 測量口徑 | ?3.5mm | |
| 照明光源 | LED | |
| 測量范圍 | 密度：0.0D~2.5D；反射率： 0~150% | |
| 重復性 | 密度：δ0.01D 未安裝偏振光濾光片：0.0D ~ 2.5D，黃色0.0D ~ 2.0D 安裝偏振光濾光片：0.0D ~ 2.5D，黃色0.0D ~ 1.8D (白板校正執行后，以10秒間隔測定30次時) 色度：δΔE00 0.05以內 (未安裝偏振光濾光片) (白板校正執行后，以10秒間隔測量30次時) | |
| 器間差 | ΔE00 0.3 以內 (BCRA系列II 12色的平均值，對比柯尼卡美能達標準條件下的主機測量值；未安裝偏振光濾光片) | |
| 測量時間 | 約1.4秒（未安裝偏振光濾光片時的單點反射測量） | |
| 測量值 | 色度值、色差值、密度值、密度差、網點面積、網點增大、OK/NG判定、照度、相關色溫 | 色度值、色差值、密度值、密度差、網點面積、網點增大、OK/NG判定 |
| 測量條件 | 符合ISO 13655測量條件M0 (CIE光源A)、M1 (CIE光源D50)、M2 (帶UV截止濾光片的照明) 和M3 (M2 + 偏振光濾光片)；用戶定義光源 | |
| 光源 | A、C、D50、ID50、D65、ID65、F2、F6、F7、F8、F9、F10、F11、F12、 用戶定義光源 | |
| 觀察者 | 2°標準觀察者、10°標準觀察者 | |
| 色空間 | L*a*b*、L*C*h、Hunter Lab、Yxy、XYZ | |
| 色差公式 | ΔE*ab (CIE 1976)、ΔE*94 (CIE 1994)、ΔE00 (CIE 2000)、ΔE (Hunter)、CMC (l:c) | |
| 紙張指數 | WI (ASTM E313-96)、Tint (ASTM E313-96)、ISO亮度 (ISO 2470-1)、 D65亮度 (ISO 2470-2)、熒光指數 | |
| 密度標準 | ISO Status T、ISO Status E、ISO Status A、ISO Status I; DIN16536 | |
| 可存儲數據 | 色度目標數據：30條；密度目標數據：30條 | |
| 顯示語言 | 英語、法語、德語、西班牙語、日語、簡體中文 | |
| 掃描測量*2 | 可掃描測量色卡 | 無 |
| 接口 | USB 2.0 | |
| 輸出數據*2 | 顯示值、分光反射率數據（僅FD-7）；光譜輻射照度數據（僅FD-7） | |
| 電源 | 內置可充電鋰電池（新品每次充電可測量約2000次）、電源適配器、USB取電 | |
| 尺寸 (長×寬 ×高) | 70 × 165 × 83mm (僅主機)；90 × 172 × 84mm (含目標罩) | |
| 重量 | 約350克（僅主機）；約430克（含目標罩） | |
| 使用溫度/濕度范圍 | 10~35°C；相對濕度30%~85%，不可結露。 | |
| 保管溫度/濕度范圍 | 0~45°C；相對濕度0%~85%，不可結露。 | |
| 標準配件 | 白色校正板、目標罩、防塵玻璃、AC適配器（AC-USB轉換器）、USB電纜、軟盒、偏振光濾光片、適配器、FD數據傳輸軟件FD-S1w、照度附件（僅限FD-7）、標尺（僅限FD-7） | |
| 可選配件 | XY自動測色工作臺ColorScoutA3+、色彩管理軟件SpectraMagic NX | |
