產品綜述

3925系列電磁信號監測分析儀是針對電磁信號搜索、偵察、分析而設計的高性能寬帶電磁信號檢測設備，儀器整機以嵌入式計算機和并行DSP處理為核心，由具備通用性的軟件和硬件功能模塊組成，配置不同模塊，可形成系列化產品。本系列產品具有高分辨率高速掃描檢測、高靈敏度、低相噪、大動態范圍、高精度等優異的技術性能，支持多窗口電磁頻譜掃描檢測、能量檢測和告警、能量歷史管理、信號時間和頻率快照、注視狀態信號多域分析、信號回放分析、通信信號調制識別等豐富的檢測分析功能，可用于頻譜監測、技術偵察、信息安全檢測和通用信號測試等領域。

功能特點

• 高速高分辨率頻譜掃描能力

• 高靈敏度、低相噪、寬頻率范圍的高性能接收特性

• 最大40MHz分析帶寬

• 高效的能量檢測與告警

• 信號全景多域分析

• 信號快照和回放分析

• 調制方式自動識別

• 便捷的操作特性

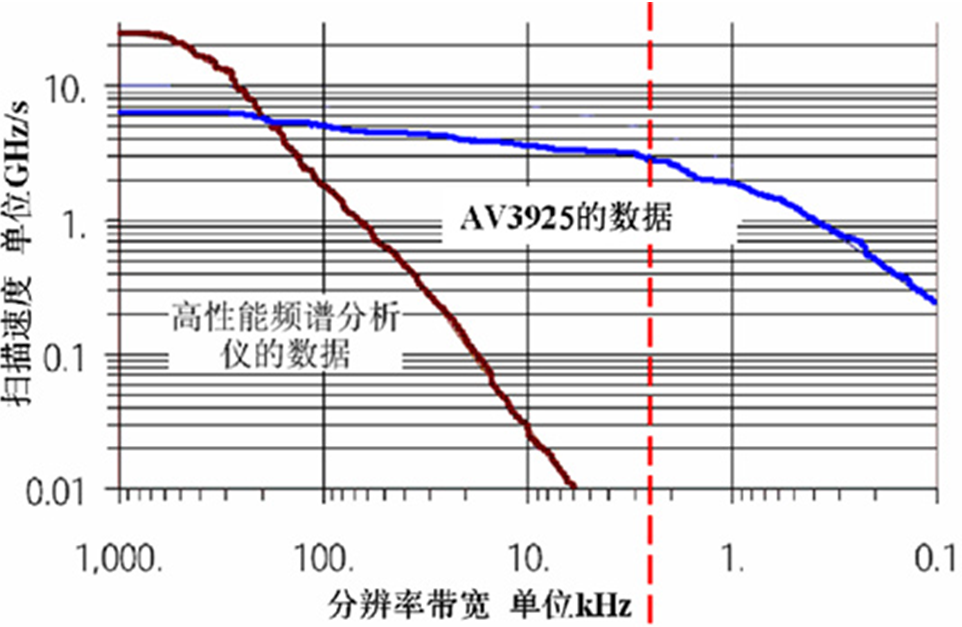

高速高分辨率頻譜掃描能力

• 在2.2kHz的高頻譜分辨率下，最快每秒可搜索3GHz頻率范圍。

• 掃描速度是傳統頻譜分析儀的上百倍。

• 提供9:1、4:1、2.6:1等多種分辨率帶寬形狀因子。

• 提供1Hz~1.5MHz的數十檔頻譜搜索分辨率。

• 提供100~67,000,000點的頻譜數據輸出，為用戶建立頻譜數據庫提供數據源。

• 高速掃描和高分辨率特性，能最大限度地捕獲低截獲概率的未知信號。

高效的能量檢測與告警特性

• 具有電平閾值、環境閾值、自動閾值和文件閾值等多種能量檢測閾值。

• 具有高效能的能量檢測，提供詳盡的能量信息條目。

• 具有可靈活配置的自動告警特性。

• 支持能量歷史和告警報表。

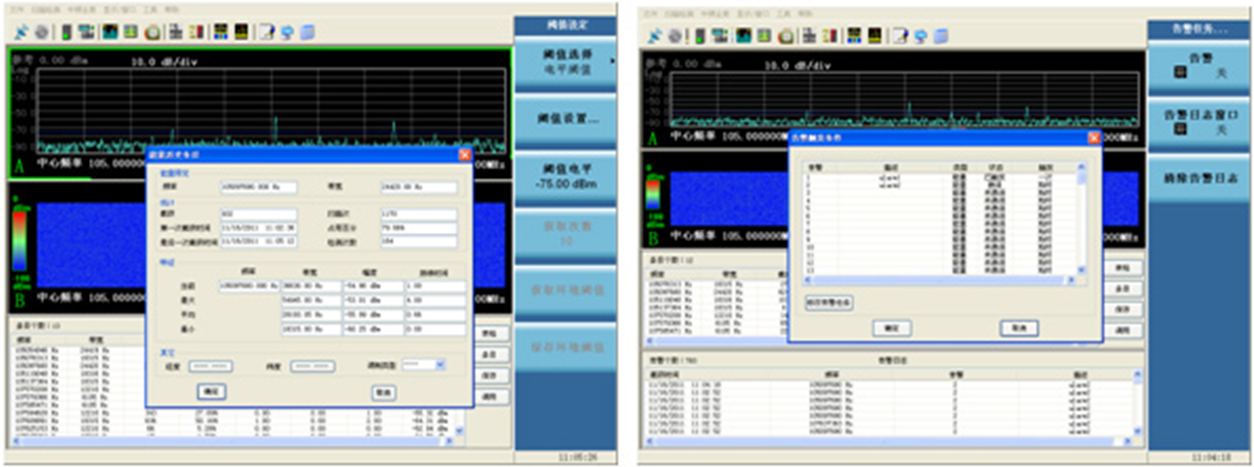

                                       能量檢測                                                                  配置告警條件

高性能的接收特性

• 可覆蓋至毫米波頻段，支持50GHz全頻段的信號搜索分析。

• 具有全頻段高靈敏度接收特性。

• 載波1GHz、頻偏10kHz時，相噪指標優于-115dBc/Hz。

• 全數字寬帶中頻設計，具有較高的刻度保真度和較小中頻誤差。

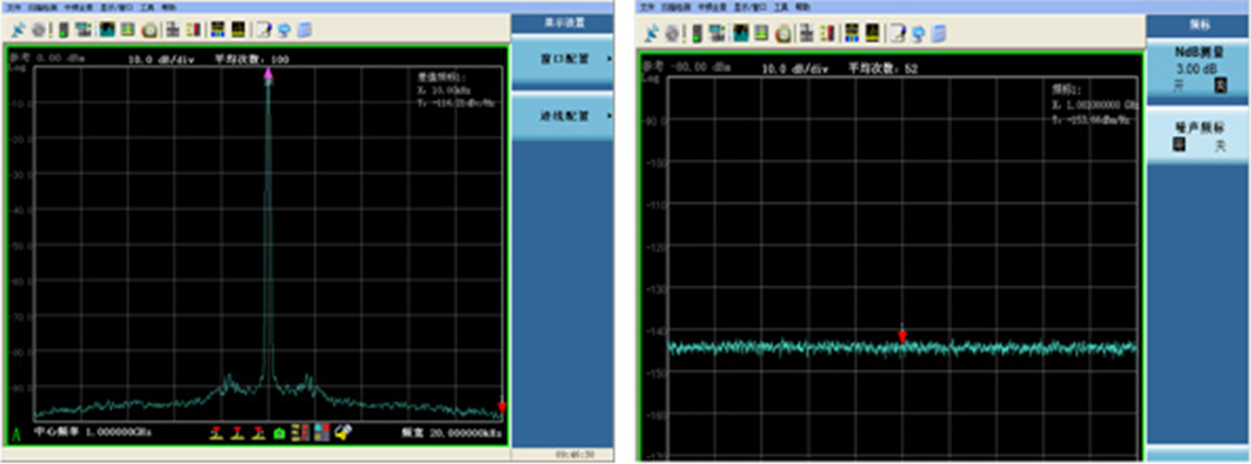

                                  優異的相噪性能                                                              高靈敏度

靈活的分析帶寬

• 實時分析帶寬可變。

• 實時分析帶寬可達40MHz，方便用戶進行寬帶調制信號分析。

• 支持窄帶話音信號的高靈敏度接收分析。

• 無縫捕獲存儲深度512MB(可擴展為2GB)。

• 根據帶寬選擇，無縫捕獲時間可從1.28秒直至數小時。

信號全景多域分析

• 獨立的多域分析工作模式。

• 覆蓋至50GHz的定點調諧。

• 支持時域、頻域和調制域的關聯分析。

• 可靈活調節的分析參數設置。

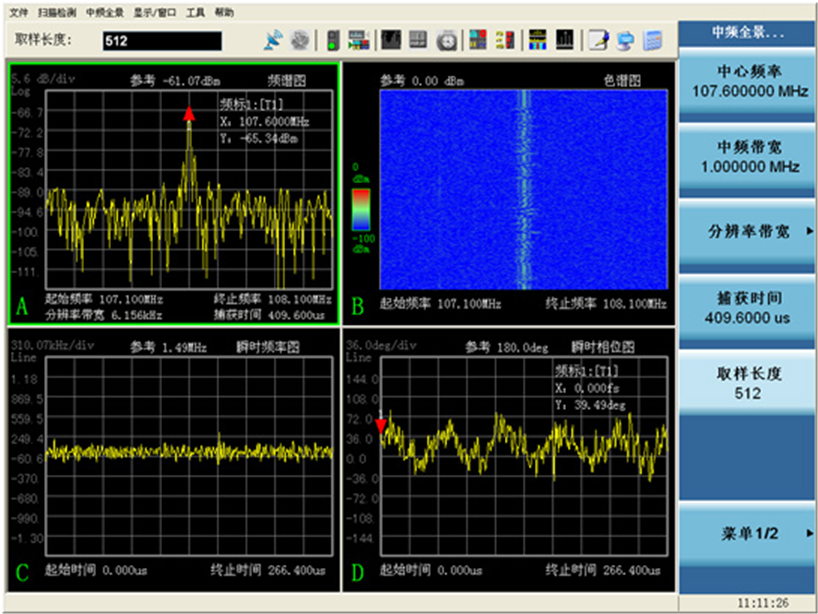

                                                                          靈活的多域分析

信號快照和回放分析

• 支持頻率和時間域快照。

• 支持基于標記快速激活快照。

• 具有完善的快照參數設置。

• 支持多種捕獲數據文件存儲格式。

• 支持信號文件的全景多域回放分析。

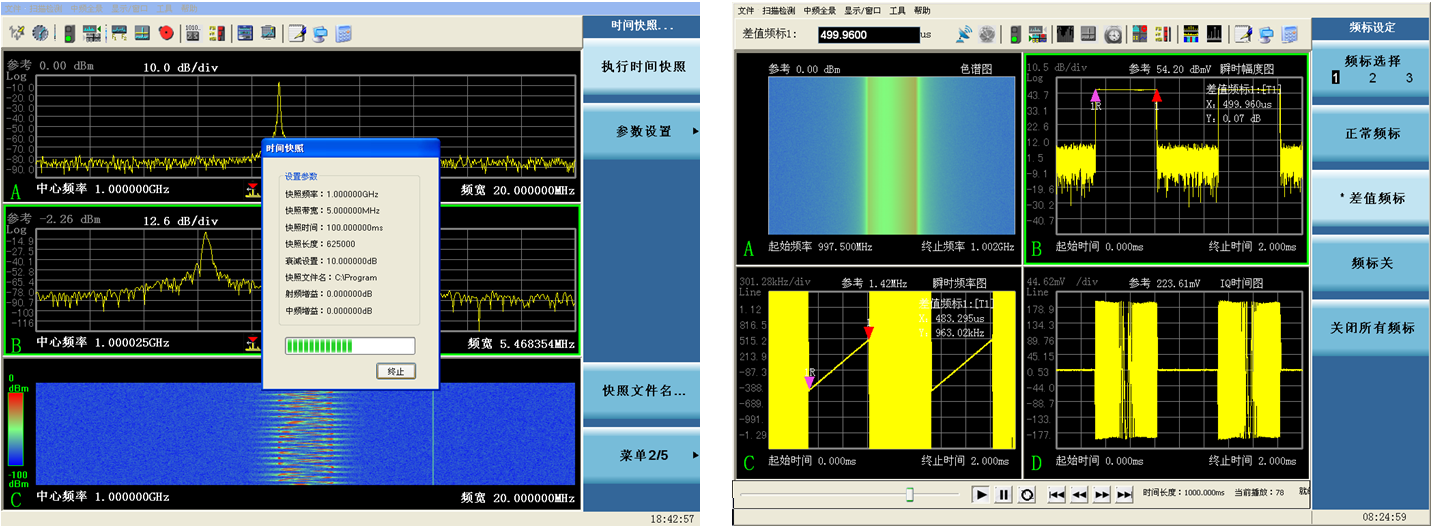

                                     時間快照                                                         基于中頻全景的回放分析

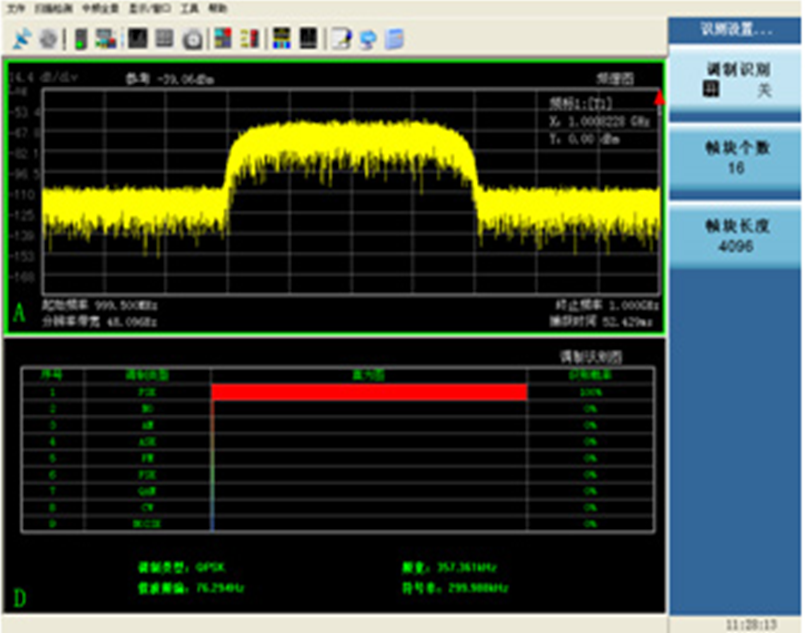

調制方式自動識別

• 可識別的模擬信號：AM、FM、SSB、DSB。

• 可識別的數字信號：2ASK、4ASK、MSK、2FSK、4FSK、8FSK、16FSK、16QAM、32QAM、64QAM、128QAM、256QAM、BPSK、QPSK、8PSK、16PSK、OQPSK、PI/4QPSK。

• 可識別噪聲和連續波信號。

• 支持對記錄數據文件的樣式識別。

• 可實現信號基本特征參數的提取。

便捷的操作特性

• 同時支持標準鍵盤鼠標操作以及傳統儀器面板操作。

• 提供豐富的測試設置對話框和快捷按鈕。

• 采用嵌入式計算機和Windows多任務操作系統，方便用戶進行應用擴展和存儲管理。

• 具有瀑布圖、閾值能量圖、告警窗口、能量檢測窗口和頻率列表窗口等全面的信號分析工具和圖表。

• 全中文界面，8.4英寸高亮度、高分辨率液晶顯示器，170度視角。

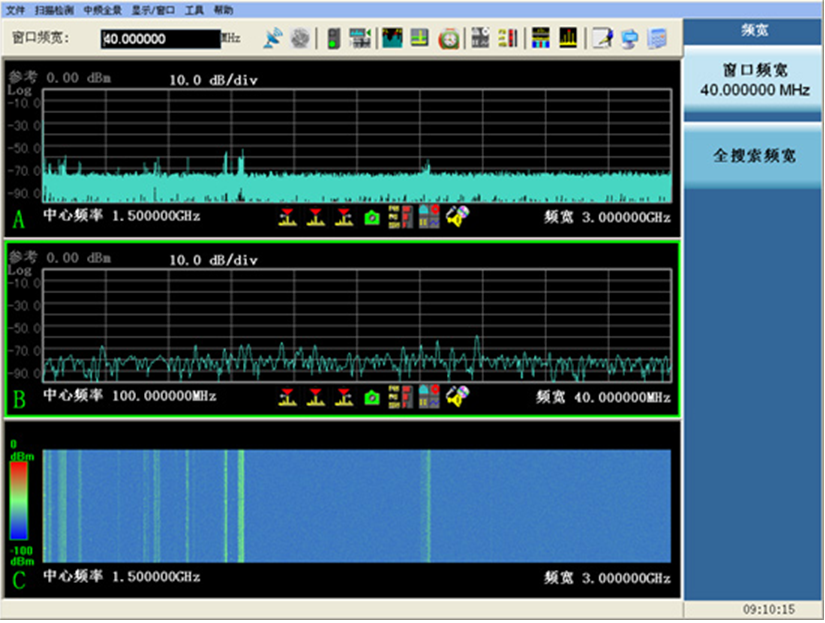

                                            靈活的窗口配置功能--頻譜窗口中得快捷操作按鈕
