產品綜述

6591便攜式太陽能電池測試儀主要用于戶外太陽能電池陣列/組件伏安特性測試，能夠方便、快速地測試太陽能電池陣列/組件在自然光照下的工作特性，可為太陽能電站設計、驗收、維護提供測試保障，是電站建設單位、質檢部門、生產廠家、科研單位等常用檢測工具。本產品附帶環境溫度、電池板溫度、輻照度等測試探頭，能夠全面記錄測試的環境狀態。測試儀主機采用便攜式設計，具備防塵、防濺水功能，并采用高亮、陽光下可視彩色液晶，適應戶外工作需求。主機內置用戶熟悉的WINDOWS操作界面，測試結果直觀明確，為用戶提供良好的操作體驗。

功能特點

    ●  主機與探頭之間采用無線連接，提供最大100米的無線通信功能，使您的測試更便捷。

    ●  提供擁有專利技術的探頭盒與溫度探頭安裝支架，能夠方便快速的將探頭安裝在電池板上。

    ●  高亮、陽光下可視彩色液晶顯示，觸摸屏加鍵盤操作；包含以太網、USB等外設接口，提供良好的操作體驗；內置SD卡插槽，支持存儲空間擴容。

    ●  采用WINDOWS圖形系統，多國語言可選，貼心的菜單設計，讓您能夠迅速掌握儀器的各項功能。

    ●  戶外低照度伏安特性測試，并提供STC測試條件修正。如果用戶需要，可提供計量服務，出具計量證書。

    ●  內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉換比對提供參考，并為用戶提供了全面的參數設置功能，方便用戶手動添加測試修正模型。

    ●  內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。寬電壓測試范圍，最大開路電壓測試到1000V，并提供高達10kW的光伏陣列測試功能。

    ●  自動量程切換功能，帶過壓過流保護，并提供可設定的自動連續測試功能。

    ●  內置大容量可更換鋰離子電池，為測試提供充足電力。

    ●  具備環境溫度、電池板溫度、太陽輻照度等環境監測功能，并提供用戶可選的輻照度計量證書。

    ●  可測量參數： I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓、電流，填充因子，轉換效率，串聯電阻，并聯電阻，太陽電池溫度，環境溫度、輻照度。

便捷直觀的曲線測試操作

高分辨率全局測試曲線顯示，可選STC修正，可定制的自動連續測試功能。被測組件的伏安特性細節特征、環境信息和校準組件信息一目了然，并提供數據保存、讀取與傳輸功能。

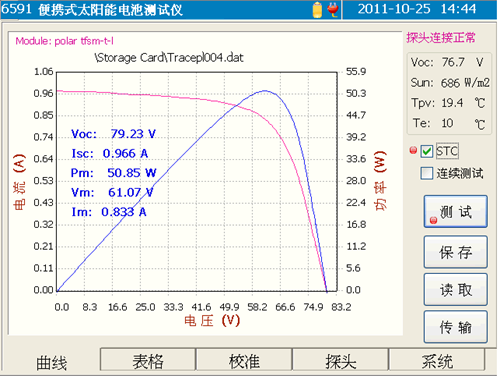

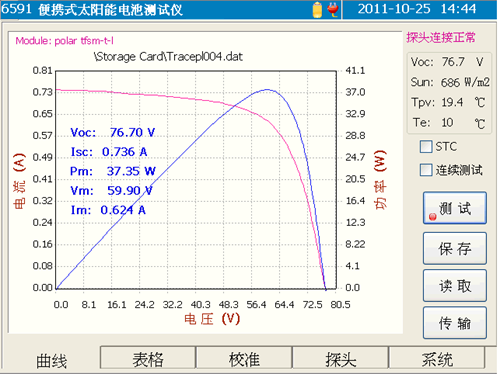

 曲線測試界面與進行STC修正后的曲線界面對比

表格方式測試數據對比

列表顯示當前被測光伏陣列多組測試結果。測試結果已經折算至單個組件，并提供更多用戶關心的參數，能直接與修正模型中的組件參數對比，明確反映被測組件的性能優劣。

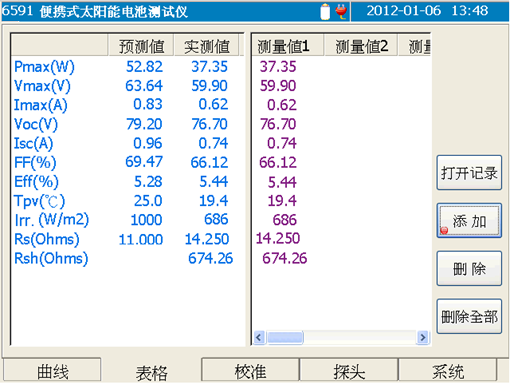

表格顯示界面

豐富的校準模型

      內置校準數據庫，并允許用戶設置校準模型。內置數據庫提供了市售大多數組件生產商的組件校準參數模型，省去您設置復雜校準參數的煩惱。

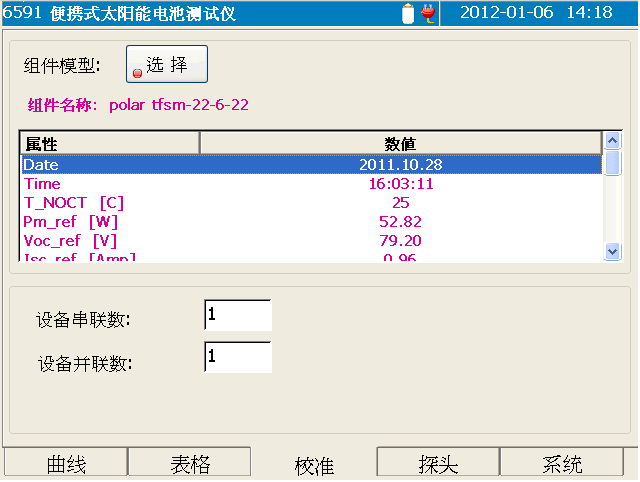

校準主界面

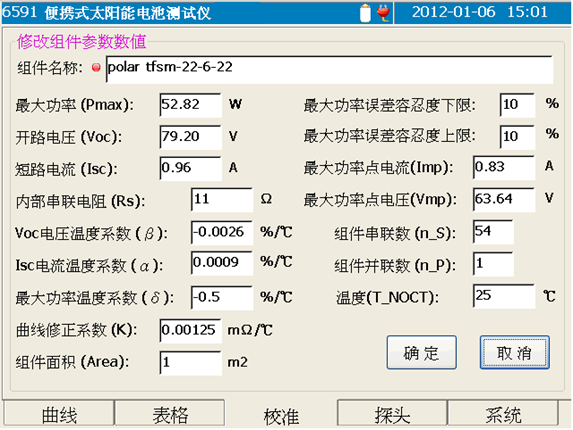

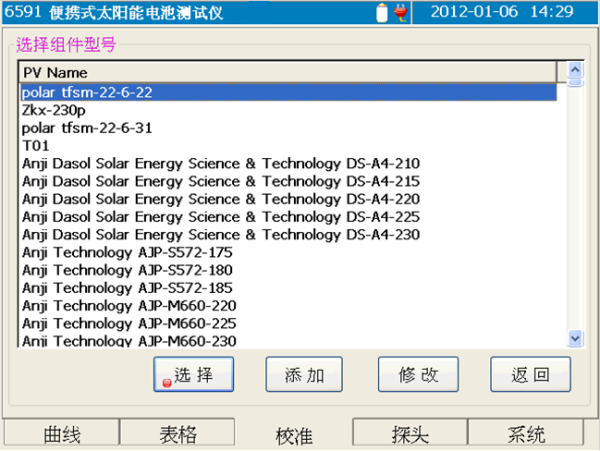

校準數據庫選擇與用戶設置校準參數界面

靈活的輻照度與溫度探頭設置

環境參數獲取方式靈活多樣，提供了從探頭獲取數據或手動設置功能，并額外提供了脈沖式太陽模擬器光強測試功能。由于日常使用環境的變化，對探頭的測試數據會產生一定影響，為用戶貼心設計了修正系數設置。探頭與主機的連接方式也有藍牙與串口連線兩種選擇方式。

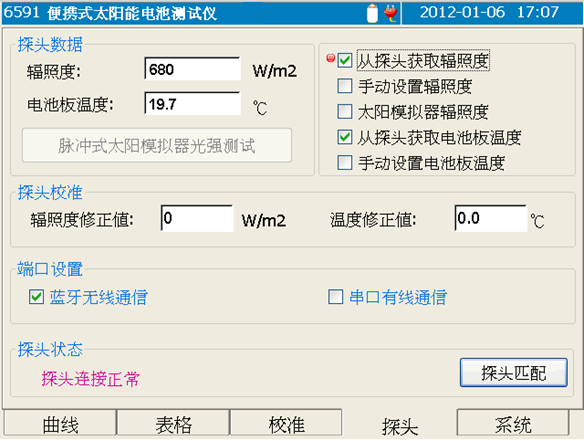

探頭設置與通信設置界面

多種系統功能設置

系統界面提供了多國語言選擇，目前提供了中文與英文兩種語言界面。系統界面還提供了日期與時間設置功能，方便校時。另外提供了附帶的短路電流測試功能，能夠快速測試被測陣列的短路電流。電流自檢作為保留功能，一般是出廠時對電流準確度檢測用。模擬器閃光快速測試是本產品的一項獨特功能，能夠利用瞬態模擬器進行組件伏安特性測試。本界面還提供了系統軟件升級功能，能夠方便地通過USB盤進行系統升級。

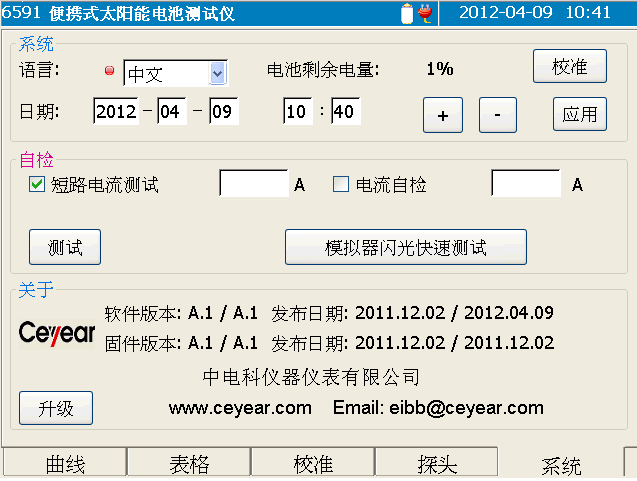

系統界面
