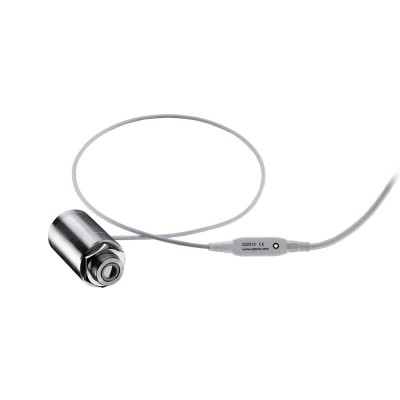

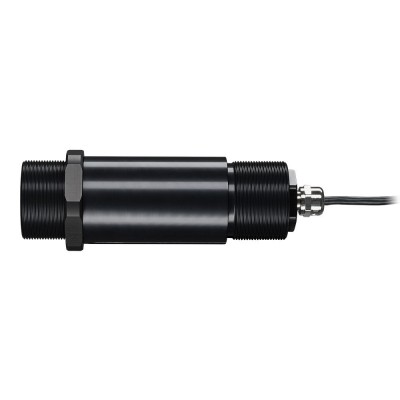

optris CSlaser G5HF型紅外測溫儀專為用于平板玻璃線、玻璃容器機、燈泡、汽車玻璃和太陽能電池的溫度測量。

其標準化的雙線接口提供了可靠的測量數據傳輸，可將溫度傳感器輕松集成到西門子可編程邏輯控制器中。紅外測溫計還配備了創新的雙激光護目鏡，以便準確標記測溫點。 各種光學元件可確保各種產品的高適應性。

測量參數

• 溫度量程（通過軟件測量）： 200°C ~ 1,650°C

• 光譜范圍： 5 μm

• 光學分辨率（90%能量）： 45:1


• 系統精度（環溫= 23 ± 5°C）： ± 1 % 或 ± 1°C¹⁾

• 重復精度（環溫= 23 ± 5°C）： ± 0.5% 或 ± 0.5 °C¹⁾

• 溫度分辨率： 0.1 K

• 響應時間（90%信號）： 30 ms

• 發射率/增益（通過傳感器或軟件調節）： 0.100 ~ 1.100

• 紅外窗校正（通過軟件調節）： 0.100 ~ 1.100

• 信號處理（通過軟件可調具體參數）：
  峰值保持、谷值保持、平均值，延長保持閾值和滯后功能


基本參數

• 環境等級： IP65（NEMA-4）可在真空過程中安裝（高達10^-3 mbar）

• 環境溫度： -20°C ~ 85°C（50°C，激光開啟）

• 存儲溫度： -40°C ~ 85°C

• 相對濕度： 10 - 95%，不結露

• 震動： - IEC 60068-2-6 (正弦波形)
              - IEC 60068-2-64（寬頻噪音)


• 沖擊： IEC 60068-2-27 (25G和50G)


• 重量： 600g

電氣參數

• 模擬輸出： 4-20 mA

• 回路電阻： Max 1000 ^2）

• 報警輸出： 0-30 V/500 mA（常開）

• 數字輸出： 單/雙向通道，9.6 kBaud，0/3V 數字水平/USB選件

• 電纜長度： 3m、8m、15m

• 電源：直流5-28 V

• 電流消耗：
  5V時45 mA
  12V時20 mA
  24V時12 mA

版本

零件編號：溫度量程/光譜范圍/光學分辨率/光學元件/響應時間

• OPTCSLG5HF: 200-1，650°C / 5 μm / 45:1 / 30 ms

¹⁾ 取較大值
²⁾ 根據電源電壓
