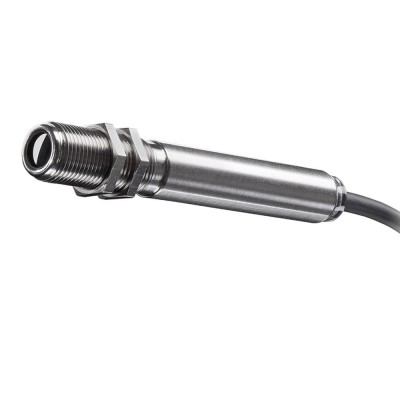

optris CTlaser 3M型紅外測溫儀非常適用于金屬和復合材料的低溫測量。 溫度量程在50°C至1800°C之間，無須冷卻可在高達85°C的溫度下使用。

由于其極短的1 ms響應時間，所以紅外測溫儀即使在高達0.7 mm的測場內，也能夠可靠且準確地監測快速過程和測溫。可選擇的音頻輸出和各種數字接口為測溫數據的評估具有高度可變性。

測量參數

• 溫度量程^1）（通過軟件測量）：
  50°C ~ 400°C （3ML）

  100°C ~ 600°C （3MH）
  150°C ~ 1000°C （3MH1）
  200°C ~ 1500°C （3MH2）
  250°C ~ 1800°C （3MH3）

• 光譜范圍： 2.3 μm


• 光學分辨率（90%能量）：

  60：1 （3ML）
  100：1 （3MH)）
  300：1 （3MH1-H3）

• 系統精度^2）（環溫= 23 ± 5°C）： ± (0.3 % 讀數 + 2 °C)

• 重復精度（環溫= 23 ± 5°C）： ± (0.1 % 讀數 + 1 °C)

• 溫度分辨率： 0.1K

• 曝光時間（90%信號）^3）： 1 ms


• 發射率/增益（通過設置鍵或軟件調節）： 0.100 ~ 1.100

• 透射率/增益（通過設置鍵或軟件調節）： 0.100 ~ 1.100

• 信號處理（分別通過設置鍵或軟件可調具體參數）：
  峰值保持、谷值保持、平均值，延長保持閾值和滯后功能


基本參數

• 環境等級： IP65（NEMA-4）

• 環境等級：
  探頭： -20°C ~ 85°C （50°C 激光開啟）
  電子盒： 0°C ~ 85°C

• 存儲溫度：
  探頭： -40°C ~ 85°C
  電子盒： -40°C ~ 85°C

• 相對濕度： 10~95%，不結露

• 震動（傳感器）： - IEC 60068-2-6 (正弦波形)
                             - IEC 60068-2-64（寬頻噪音)


• 沖擊（傳感器）： IEC 60068-2-27 (25G和50G)


• 重量：
  探頭： 600 g
  電子盒： 420 g

電氣參數

• 模擬輸出： 0/4-20mA、0-5/10V、熱電偶J、K


• 報警輸出： 24 V/50 mA（常開）

• 可選： 繼電器： 2 x 60 V DC / 42 V 交流； 0.4 A；光學隔離

• 數字輸出（可選）： USB、RS232、RS485、Modbus RTU (串行通信協議) 、Profibus DP（現場總線多功能從站設計）、以太網

• 輸出阻抗：


   mA Max 500 Ω （直流 5-36 V）
  mV Min 100 kΩ （純阻抗負載）
  熱電偶20 Ω

• 信號輸入： 可編程功能輸入，用于外部發射率調整/環境溫度補償，觸發（保持功能復位）

• 電纜長度： 3m（標準）、8 m、15 m

• 電源： 直流8-36 V

• 電流消耗： Max 160 mA


• 激光635 nm： 1mW，通過電子盒或軟件打開/關閉

版本

零件編號： 溫度量程/光譜范圍/光學分辨率/響應時間

• OPTCTL3ML： 50-400°C / 2.3 μm / 60:1 / 1 ms

• OPTCTL3MH： 100-600°C / 2.3 μm / 100:1 / 1 ms

• OPTCTL3MH1： 150-1000°C / 2.3 μm / 300:1 / 1 ms

• OPTCTL3MH2： 200-1500°C / 2.3 μm / 300:1 / 1 ms

• OPTCTL3MH3： 250-1800°C / 2.3 μm / 300:1 / 1 ms

^1） 物體溫度 > 探頭溫度 + 25°C
^2） ε（發射率） = 1，響應時間： 1 s
^3） 低信號水平時動態適應
