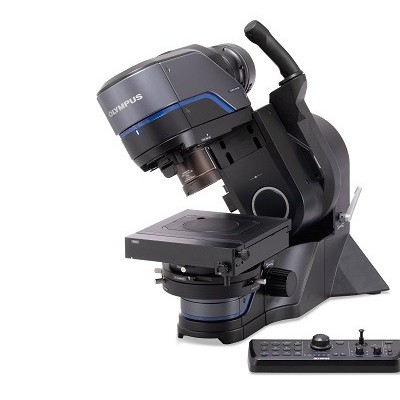

奧林巴斯 DSX1000 數碼顯微鏡 - 傾

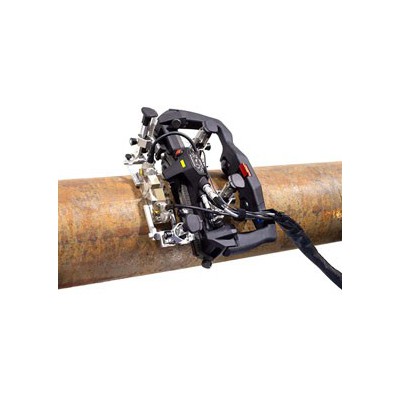

奧林巴斯 AxSEAM半自動掃查器

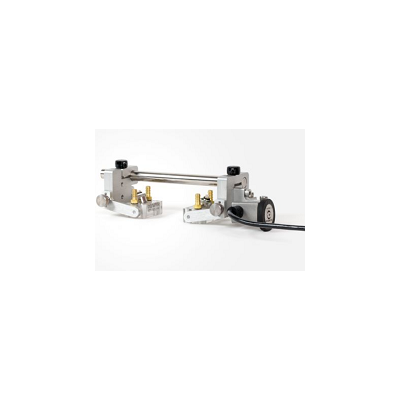

奧林巴斯 HST-X04衍射時差（TOFD）
奧林巴斯 Vanta Element手持式XRF系
奧林巴斯 TERRA II便攜式XRD分析儀

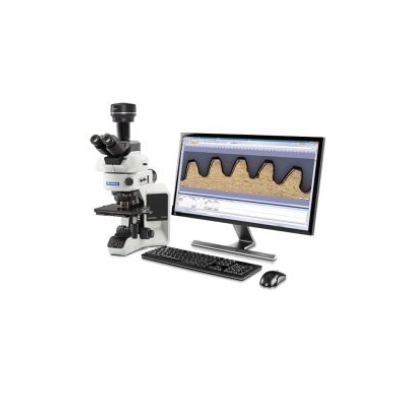

奧林巴斯 BX53M偏光顯微鏡

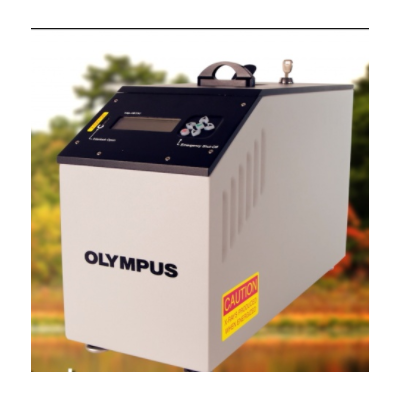

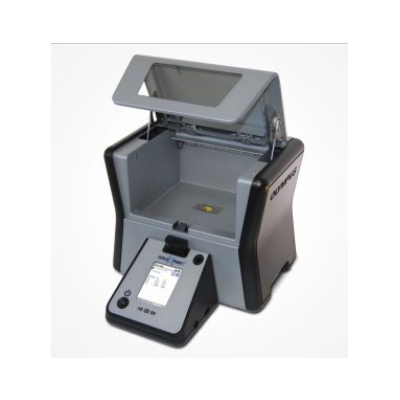

奧林巴斯 BTX III臺式XRD分析儀
奧林巴斯 X-STREAM分析儀

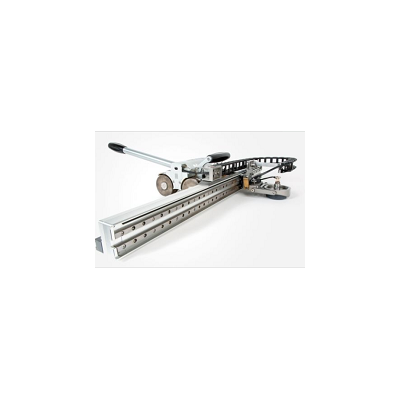

奧林巴斯 MapROVER電動雙軸掃查器
奧林巴斯 雙晶陣列探頭
目視檢測專家的專業選擇
IPLEX NX工業視頻內窺鏡將高品質圖像與直觀的用戶界面、符合人體工程學的設計和耐用性相結合，可在幾乎任何環境中進行有效檢查。
其圖像清晰明亮，測量功能強大，完全超出預期。
3D激光陣列掃描測量，精準可靠
易于選擇準確的測量點。
3D模型讓您得以從多個角度檢視目標物體，獲取具體信息，從而簡化了確定測量點準確位置的過程。
高品質圖像
IPLEX NX工業視頻內窺鏡可提供清晰的、高分辨率的圖像。
其圖像品質清晰可靠，可提高缺陷檢測概率，可為您在關鍵決策和重要系統維護中提供助益。
測量能力強化
3D模型擁有先進的立體測量功能，使用方便，覆蓋面廣，提高了目標檢測的速度和效率。
超大觸摸顯示屏
觸摸屏提供清晰明亮的圖像，即使在光線強烈的情況下也能提供卓越的可視性
基礎裝置
| IV9435N | IV9450N | IV9635N | IV9650N | IV9675N | ||
| 尺寸（寬×高×深） | 320 mm x 310 mm x 180 mm (12.6 in. x 12.2 in. x 7.1 in.) | |||||
| 重量 | 3.9 kg (8.6 lbs.) | |||||
| 系統重量（約） （含電池和 SDHC 卡） | 7.1 kg (15.7 lbs.) | 7.2 kg (15.9 lbs.) | 7.3 kg (16.1 lbs.) | 7.4 kg (16.3 lbs.) | 7.6 kg (16.8 lbs.) | |
| LCD 顯示器 | 8.4 英寸高亮度防日光觸摸 LCD，清晰型 | |||||
| 輸入/輸出端子 | 輸入端子 | S-Video | ||||
| 輸出端子 | VGA | |||||
| USB 連接器 | A 型連接器，版本 2.0 標準 | |||||
| 電源 | 電池：標稱電壓 14.8 V，可運行約 100 分鐘 交流電源：100 V 至 240 V，50/60 Hz（使用隨附的交流電源適配器） | |||||
| 記錄介質 | SDHC 卡和 USB 閃存（僅存儲靜態圖像） | |||||
| 靜態圖像記錄 | 分辨率 | H768 x V576（像素） | H1024 x V768（像素） | |||
| 記錄格式 | 壓縮 JPEG 格式 | |||||
| 視頻錄像 | 分辨率 | H768 x V576（像素） | H1024 x V768（像素） | |||
| 記錄格式 | MPEG-4 AVC (H.264) 格式，兼容 Windows Media Player | |||||
立體測量 | 距離 | 兩點間距離 | ||||
| 點到線 | 一個點到用戶定義的線之間的垂直距離 | |||||
| 深度 | 一個點到用戶定義的面之間的正交深度/高度 | |||||
| 面積/線 | 多點周長和面積測量 | |||||
| 3D 建模 | 斷層還原技術、X/Y/Z 軸360度無死角旋轉、Color Mapping功能 | |||||
| 對比測量 | 基于同一個平面中已知測量值的兩點間距離測量 | |||||
光學適配器版本
4.0 mm 光學適配器
| AT80D/FF-IV94N | AT120D/NF-IV94N | AT120D/FF-IV94N | AT100S/NF-IV94N | AT100S/FF-IV94N | AT70D/70D-IV94N | AT50S/50S-IV94N | ||
| 光學系統 | 視野 | 80° | 120° | 120° | 100° | 100° | 70°/70° | 50°/50° |
| 觀察方向 | 前向 | 前向 | 前向 | 側向 | 側向 | 前向 | 側向 | |
| 視野深度*1 | 35 至 ∞ mm | 2 至 200 mm | 17 至 ∞ mm | 2 至 15 mm | 8 至 ∞ mm | 5 至 200 mm | 3 至 150 mm | |
| 前端 | 外徑*2 | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm |
| 硬末端*3 | 20.1 mm | 20.2 mm | 20.1 mm | 22.9 mm | 22.9 mm | 22.3 mm | 26.7 mm |
6.0 mm 光學適配器
| AT50D/FF-IV96N | AT80D/FF-IV96N | AT120D/NF-IV96N | AT120D/FF-IV96N | AT120S/NF-IV96N | AT120S/FF-IV96N | AT90D/90D-IV96N | AT70S/70S-IV96N | ||
| 光學系統 | 視野 | 50° | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| 觀察方向 | 前向 | 前向 | 前向 | 前向 | 側向 | 側向 | 前向 | 側向 | |
| 視野深度*1 | 50 至 ∞ mm | 20 至 ∞ mm | 7 至 300 mm | 19 至 ∞ mm | 4 至 150 mm | 20 至 ∞ mm | 5 至 250 mm | 4 至 250 mm | |
| 前端 | 外徑*2 | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm |
| 硬末端*3 | 21.3 mm | 21.3 mm | 21.4 mm | 21.4 mm | 26.6 mm | 26.6 mm | 25 mm | 31.2 mm |
*1. 指示達到最佳焦點時的觀察距離。
*2. 在探頭上安裝適配器時，可將其插入直徑為 4.0 mm 和 6.0 mm 的孔。
*3. 指示探頭硬末端的長度（如安裝）。
使用環境條件
| 工作溫度 | 插入管 | 空氣中：-25 至 100°C（-13 至 212°F） 在水中：10 至 30°C（50 至 86°F） |
| 其他部件 | 空氣中：-21 至 49°C（-21 至 120°F）（含電池） 空氣中：0 至 40°C（32 至 104°F）（含交流電源適配器） | |
| 相對濕度 | 所有部件 | 15 至 90% |
| 防水性 | 所有部件 | 可在機油、輕油或 5% 鹽溶液中使用 |
| 防水 | 插入管 | 裝有觀察末端適配器時可在水中使用 裝有立體測量末端適配器時不可在水中使用 IV94 系列：最大深度 5 m（16.4 ft.） IV96 系列：最大深度 7.5 m (24.6 ft.) |
| 其他部件 | 可在吹雨條件下使用（必須閉合電池倉）。 不可在水中使用 | |
MIL-STD（美國常用軍用標準）合規性
| 已根據 MIL-STD-810F/G 和 MIL-STD-461F 工作環境中進行使用。 不保證在任何條件下不會受到損壞。相關詳細信息，請咨詢奧林巴斯銷售代表。 | |
| 振動 | MIL-STD-810G，測試方法 514.6，程序 I（一般振動試驗） |
| 沖擊 | MIL-STD-810G，測試方法 516.6，程序 IV（墜落試驗） |
| 防水性 | MIL-STD-810G，測試方法 506.5，程序 II（降雨和吹雨試驗） |
| 濕度 | MIL-STD-810G，測試方法 507.5 |
| 鹽霧 | MIL-STD-810G，測試方法 509.5 |
| 沙塵 | MIL-STD-810G，測試方法 510.5，程序 I（吹塵試驗） |
| 冰凍/凍雨 | MIL-STD-810G，測試方法 521.3 |
| 電磁干擾 (EMI) | MIL-STD-461F 甲板上 |
| 易爆環境 | MIL-STD-810G，測試方法 511.5（爆炸性環境運行試驗） |
尺寸
