●24位真彩色液晶顯示屏（LCD）,GUI操作界面；  ●具備通訊速度快、集成度高、穩定性高的特點；

●具有：過壓、過流、過功率、過熱保護報警；反極性保護提示；  ●500KHz高速電壓電流同步采樣；分辨率可達0.1mV/0.01mA；

●電壓、電流紋波實時顯示,支持主從機并聯使用;   ●支持RS232、RS485、以太網通訊；

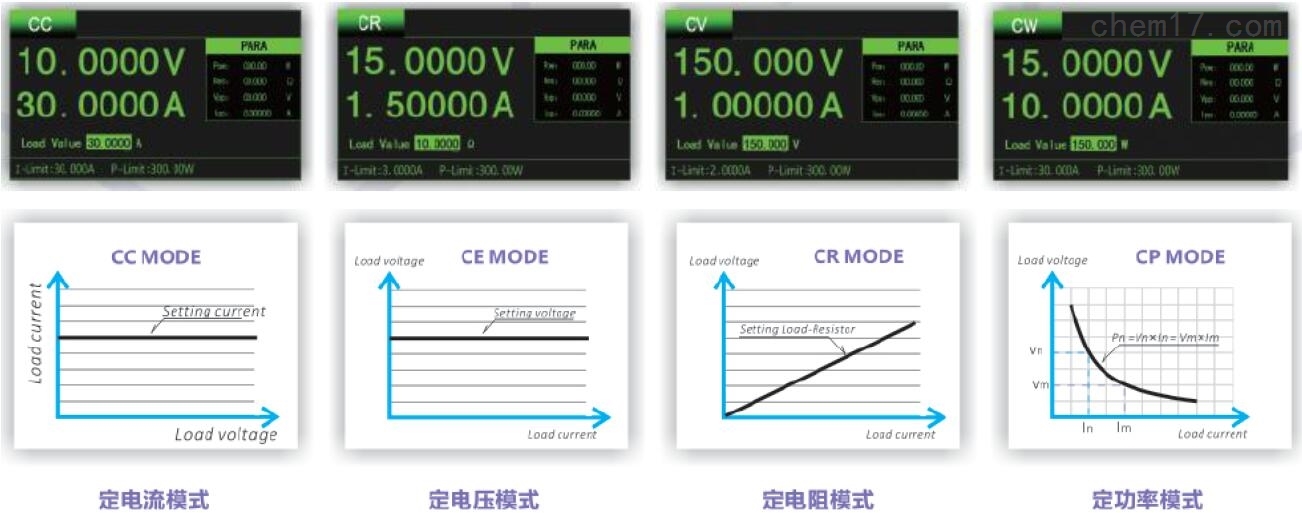

HP8322大功率直流電子負載-基本測試模式:

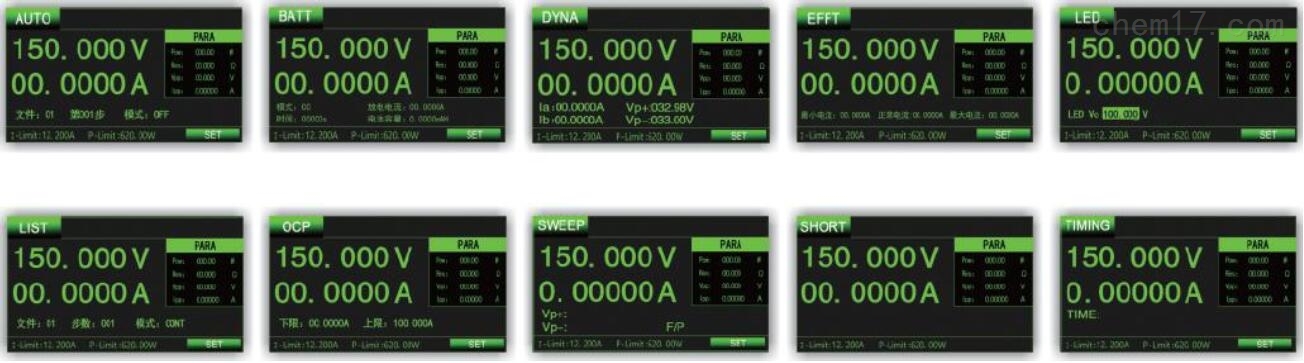

HP8322可編程直流電子負載-擴展模式:

額定輸入

(0~40℃)

功率

3200W

3200W

3200W

3200W

電壓

0~15V

0~150V

0~50V

0~500V

0~15V

0~150V

0~50V

0~500V

電流

0~24A

0~240A

0~12A

0~120A

0~50A

0~500A

0~24A

0~240A

Minimum操作電壓

1V@240A

4.5V@120A

1.5V@500A

9V@240A

CV

定電壓模式

量程

0~15V

0~150V

0~50V

0~500V

0~15V

0~150V

0~50V

0~500V

解析度

0.2mV

2mV

0.7mV

7mV

0.2mV

2mV

0.7mV

7mV

精度

±(0.05%+0.025%FS)

CC

定電流模式

量程

0~24A

0~240A

0~12A

0~120A

0~50A

0~500A

0~24A

0~240A

解析度

0.3mA

3mA

0.1mA

1mA

0.7mA

7mA

0.3mA

3mA

精度

±(0.1%+0.1%FS)

CW

定功率模式

量程

3200W

解析度

16Bits

精度

±（0.2%+0.2%FS）

CR

定電阻模式

量程

0.006Ω~6kΩ

0.025Ω~42kΩ

0.008Ω~6kΩ

0.03Ω~42kΩ

解析度

16Bits

精度

±0.1%

LED

模式

帶寬

100KHz以上

Rd系數

0.001~1

（DYNA）

動態模式

Ta＆Tb

10uS~50S

分辨率

10uS

上升/下降斜率

3.2A/uS

0.8A/uS

3.2A/uS

0.8A/uS

V

電壓回讀值

量程

0~15V

0~150V

0~50V

0~500V

0~15V

0~150V

0~50V

0~500V

解析度

0.1mV

1mV

0.3mV

3mV

0.1mV

1mV

0.3mV

3mV

精度

±(0.025%+0.025%FS)

I

電流回讀值

量程

0~24A

0~240A

0~12A

0~120A

0~50A

0~500A

0~24A

0~240A

解析度

0.1mA

1mA

0.09mA

0.9mA

0.1mA

1mA

0.1mA

1mA

精度

±(0.05%+0.05%FS)

紋波回讀值

范圍（R/I）

150V/240A

500V/120A

150V/500A

500V/240A

解析度

10Hz~250KHz

精度

±1%

保護范圍

OPP

3360W

OCP

252A

126A

525A

252A

OVP

15.75V

157.5V

52.5V

525V

15.75V

157.5V

52.5V

525V

OTP

≒85℃

≒85℃

≒85℃

≒85℃

短路功能

≒252A

≒126A

≒525A

≒252A

電池測試功能

Battery Input:0.5-150V；Max. Measruement：Capacity=999.999AH；Time range=0-99999S

通訊端口

RS232/RS485/LAN

尺寸

L*W*H

659.5*481*190.5(mm)

重量

≈ kg

38kg
