YOKOGAWA CW500電能質量分析儀是一款使用電流鉗的便攜式現場功率測量?jī)x器,適用于供電線路的功耗測量及電能質量分析。可捕捉短時間的功率故障,符合IEC 61000-4-30 Class S標準。


  • 功率測量和記錄

  • 電能質量測量

  • 用戶支持

  • 數據分析和創建報告

功率測量和記錄

  • 可同時測量3通道電壓輸入、4通道電流鉗輸入及2通道直流電壓輸入。

  • 可顯示電壓、電流、功率、功率因數、相位角、相位超前電容以及直流電壓輸入等項目的瞬時值、平均值、最大/最小值。顯示方式可選擇數值列表或趨勢圖。

  • 分別顯示消耗和發生的有功功率、無功功率、視在功率的積分電量。

  • 通過比較用電量和目標需求量,在儀器本體畫面上可監測實際電力需求量。

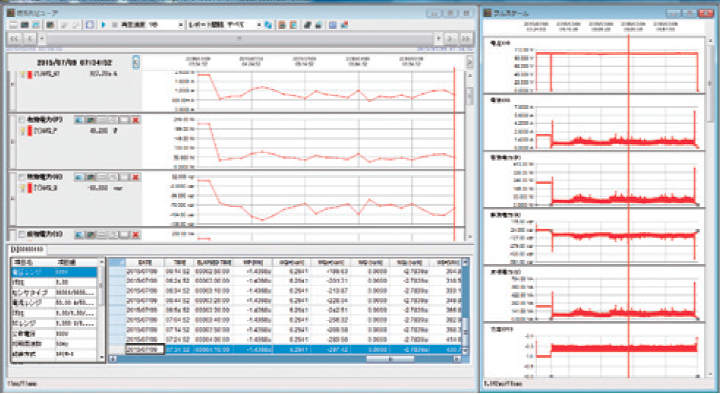

CW500 Analysi Of Dada

用戶支持

入門指南功能:

  • 入門指南功能可確保測試前所進行的接線和儀器設置是安全可靠的。

  • 可自動識別電流鉗的類型。

矢量顯示:

  • 可顯示電壓和電流的相位差、電壓與電流輸入通道之間的數值。

  • 確認接線是否合適。

電能質量測量

測量供電線路上的臨時故障

  • 電壓驟升、電壓驟降、電壓中斷、瞬時過電壓、突入電流等供電線路上的臨時故障現象會造成設備故障或損壞設備,CW500能以24μs的高速采樣率將這類現象作為事件捕捉,并計算有效值。

  • 事件數據包括故障類型、故障發生時間或故障結束時間、測量值以及所有通道的電壓/電流波形,周期約為200ms。

  • 測量方法遵循IEC 61000-4-30 Class S標準。

測量供電線路上的連續故障

諧波

  • 測量并顯示每相電壓、電流、功率的諧波成分和總諧波,諧波次數最高可達50次。顯示方式可選圖表或列表。

波形

  • 每通道的電壓/電流波形最多可顯示10或12個。

不平衡率

  • 顯示3相接線的電壓不平衡率和電流不平衡率。

CW500Viewer(附帶PC軟件)

  • 單擊屏幕上的文件數據可自動創建圖表和報告。

  • 統一管理主機設置數據。

  • 借助USB通信實現實時測量。

數據類型

  • 功率數據、電能質量事件數據、主機設置數據、屏幕捕獲數據。

存儲卡和接口

  • D卡、USB通信、藍牙通信(僅限美國、加拿大和日本)。

功率測量

接線方式和輸入通道: 3通道電壓、4通道電流鉗

1P2W (最多4系統), 1P3W (最多2系統), 3P3W 2current (最多2系統), 3P3W3電流, 3P4W

功率測量項目:

瞬時值、平均值、最大值和最小值:

電壓、電流、功率(有功、無功、視在)、功率因數、相位角、頻率、計算移相電容、直流電壓值(2通道)。

積分值

  • 消耗和產生的電量(有功、無功、視在)

  • 需求量(最大需求時間的發生、當前需求量、 目標需求量)

記錄周期:

1/2/5/10/15/20/30秒, 1/2/5/10/15/20/30分鐘, 1 hour/2 小時

記錄方法

手動,時間設置,周期設置

記錄長度估值(2GB SD卡)

  • 記錄長度取決于電能質量事件的數量。

  • 以上數值僅適用于附帶的SD卡或?qū)S肧D卡。

 測量畫面

  • 列表顯示、縮放顯示(4或8div)、趨勢圖顯示

  • 電能積分顯示

  • 列表顯示電力需求量

  • 圖表顯示變換周期的用電需求量

  • 圖表顯示整個記錄的用電需求量

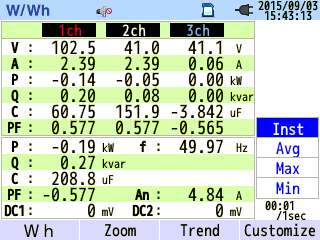

列表顯示

一屏顯示多個測量值,可以選擇顯示的項目和顯示位置。

CW500 List Display

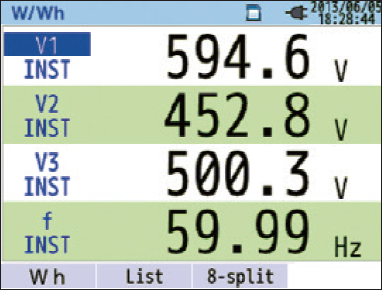

 縮放顯示

 縮放顯示可選擇4div或8div。

CW500 Zoom Display

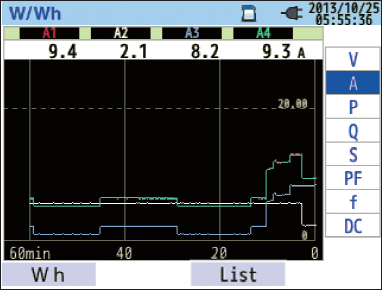

 趨勢圖

 電壓、電流、功率、功率因數、頻率、相位超前電容、直流電壓的趨勢圖。

CW500 Trend Graph

 電能顯示

 列表顯示有功、無功、視在的消耗量和產生量。

CW500 Energy Display

用電需求測量

用電需求是指一段指定時間(通常是30分鐘)的平均功率。 與供電單位協議,有條件地關注電費區間的最大平均功率值。此功能通過監測需求估量和最大需求量,將實際用電量維持在目標用電量之內。

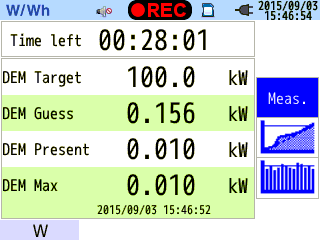

列表顯示需求量

CW500 List Of Demand Value

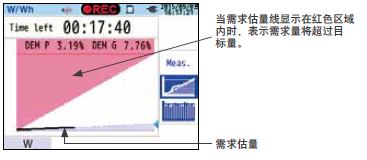

圖表顯示指定區間的變化



圖表顯示整個需求趨勢

記錄數據的分析和報告

 單擊軟件畫面上需要的數據,可以分析和創建報告。

可以用趨勢圖分析電壓、電流、功率、功率因數的平均值以及最大值和最小值。可以按白天、夜晚、工作日、休息日或按月創建報告。此外,還可將電能數據轉換成原油值和CO2。

趨勢分析圖

CW500 Trend Analysi Graph

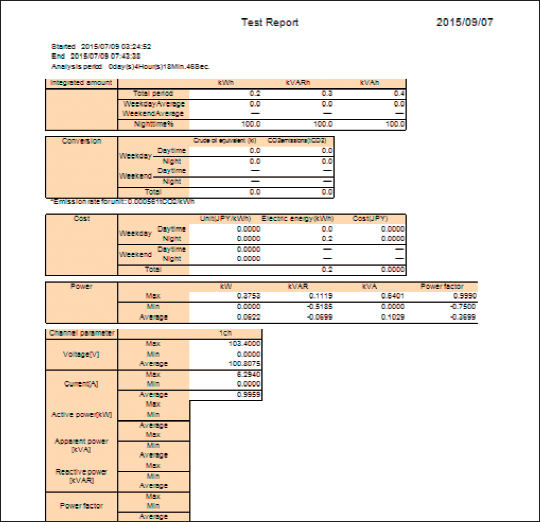

報告樣例

CW500 Sample Of Report

電能質量功能

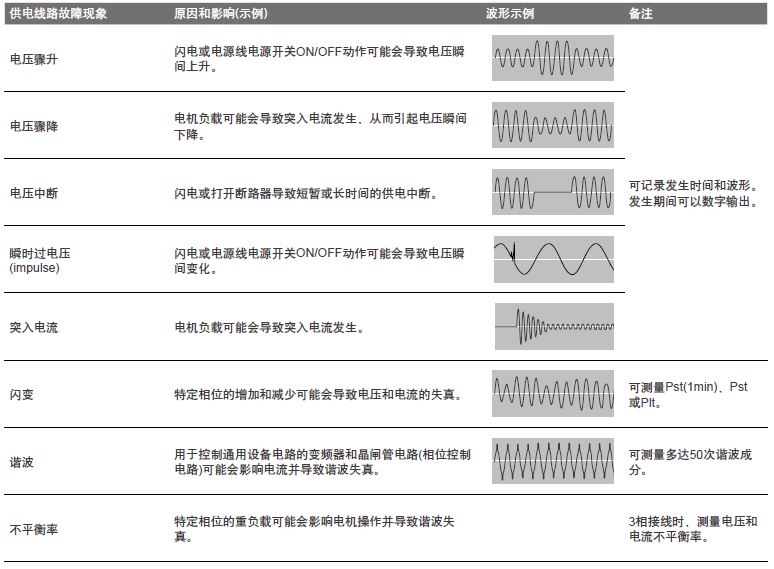

電壓驟升、驟降、中斷、瞬時過電壓或突入電流等短期供電故障,或者諧波失真、閃變等長期故障,可能會損壞或重置您的設備。

通過記錄故障發生時間、故障結束時間以及波形,CW500可以識別各種短期故障。此外,還可數值輸出故障的發生。可以通過諧波、閃變、波形以及確認三相測量的不平衡率,來分析長期故障。

所有數據都可以通過附帶的軟件編入報告。CW500遵循IEC 61000-4-30 Class S標準。

用戶支持功能

 用戶界面友好

入門指南和自動識別電流鉗

快速入門指南介紹測量前的接線和量程設置內容,可確保設置的正確性。傳感器識別功能可檢測電流鉗的類型,并根據類型設置最高量程。

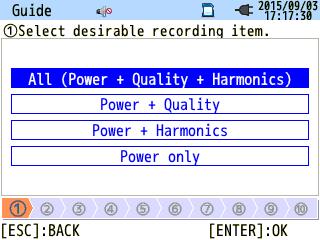

開啟向?qū)?/span>

按“START/STOP”鍵

選擇“Quick start guide”

將顯示記錄項目選項。

CW500 Start Of Guidance

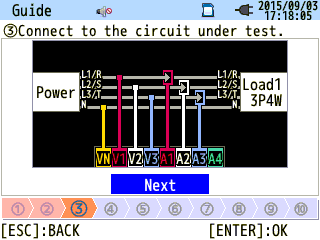

 接線

選擇接線后,將顯示合適的連接圖。

根據連接圖連接電壓探頭和電流鉗。

CW500 Wiring

 線檢查/自我檢查/自我識別

 將執行接線檢查、自檢,識別電流鉗類型,并顯示各項結果。

如果儀器顯示NG,詳情可用ENTER鍵進行確認。

CW500 Wiring Check

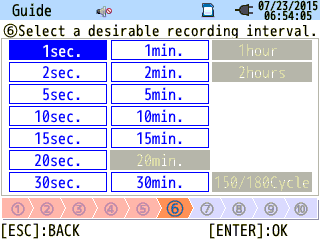

 記錄設置

 設置記錄間隔時間和記錄時間或區間。

CW500 Recording Setting

 從測量電路供電

可以用通過電源適配器(另售)供電(240VAC以下)。

 注意: 歐盟地區不適用。

 漏電流測量

400A/m時,外部磁場影響小于等于0.002A。

橫河專利技術使相鄰供電線路(100A時)的磁場影響僅為30ppm。

下圖是三相4線中性線的測量示例圖。



多路測量



4系統負載測量

單相2線最多可測量4系統。

單相3線或三相3線最多可測量2系統。
