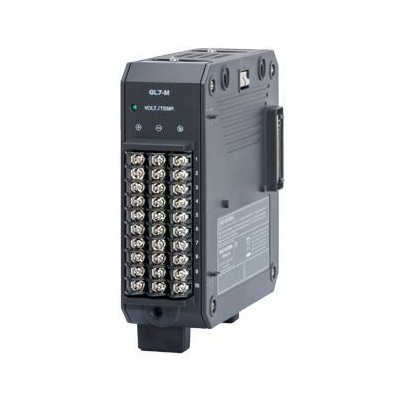

圖技GRAPHTEC GL7-M電壓溫度模塊
圖技GRAPHTEC GL240存儲記錄儀
日本圖技GL240 便攜式溫濕度記錄儀介紹：
日本圖技GL240 便攜式溫濕度記錄儀可以同時測量10路溫度的數據并可以同時查看數值和溫度曲線。日本圖技GL240溫度記錄儀機器小巧便攜，配上專用充電電池組可以移動操作，適合現場長時間記錄和測試。日本圖技GL240溫度記錄儀還可以記錄電壓、電流、濕度、壓力等各種物理參數。具有警報輸出的功能，USB驅動模式，無線測定通過路由器，可簡單實現在局域網和英特網內的無線測定。也可進行遠程監控導航功能;支持10ms間隔采樣，支持大容量SD存儲卡進行可信高的長時間的測量，GL240記錄儀還可以循環收錄功能，接力收錄功能，收錄進行中可更換SD儲存卡。
GL840可進行電壓/溫度/濕度/脈沖/邏輯，加速度，一氧化碳多元輸入方式。
日本圖技GL240溫度記錄儀的無線LAN下的無線測定
通過路由器，可簡單實現在局域網和英特網內的無線測定。也可進行遠程監控。

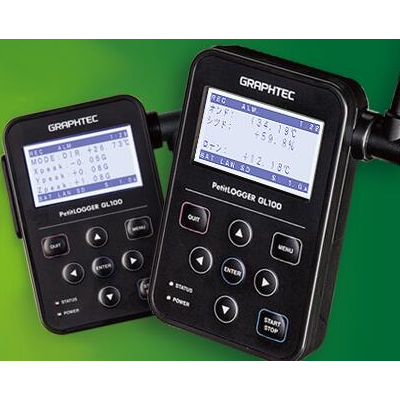

GL100-WL可作為子機組合使用
使用無線LAN后，可以接一臺Petit LOGGER GL100作為子機使用。
日本圖技GL240溫度記錄儀支持多樣化的測定
采用各類輸入信號不受他通道影響的全通道絕緣輸入方式。多功能模擬信號輸入接口，支持多樣化的測定。
日本圖技GL240溫度記錄儀最高支持10ms間隔采樣
通過減少通道數量，可最快在10ms下收錄數據。
日本圖技GL240溫度記錄儀標配4GB存儲卡進行可信性高的長時間測量
標配4GB的SD存儲卡。收錄的數據文件為GBD或者CSV格式。
日本圖技GL240溫度記錄儀有用的功能
警報輸出功能、能對應3種電源，網絡功能等，GL240附帶有各種便利的功能。
midi logger 日本圖技GL240溫度記錄儀采用全通道絕緣輸入方式
采用各類輸入信號不受他通道影響的全通道絕緣輸入方式。
能進行各種測量。
| 電壓 | 20mV~100V、1-5 V/F.S. |
| 溫度 | 熱電偶：R,S,B,K,E,T,J,N,W (WRe5-26) |
| 濕度 | 0~100％ (需加裝選件B-530) |
| 脈沖 | 4ch 累計·瞬時·轉速 |
| 邏輯 | 4ch |
最高支持10ms間隔采樣
通過減少通道數量，可最快在10ms下收錄數據。
| 采樣速度 | 10ms | 20ms | 50ms | 100ms | |
| 可使用ch數 | 1 | 2 | 5 | 10 | |
| 測定對象 | 電壓 | ● | ● | ● | ● |
| 溫度 | - | - | - | ● | |
標配4GB的SD存儲卡進行可信性高的長時間的測量
標配4GB的SD存儲卡,收錄的數據文件為GBD或CSV格式。
收錄時間案例 (僅使用模擬信號10ch、2GB收錄)。
| 采樣速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
|---|---|---|---|---|---|---|---|
| GBD格式 | 41日 | 88日 | 103日 | 207日 | 365日以上 | 365日以上 | 365日以上 |
| CSV格式 | 3日 | 11日 | 16日 | 36日 | 91日 | 182日 | 365日以上 |
※ 收錄時間為概算時間。采樣周期受使用通道數的限制。10ms：1ch、50ms：5ch、100ms：10ch
循環收錄功能
| 接力收錄功能 接力收錄模式下的數據不會丟失，連續保存至最大2GB的數個文件中，直至收錄停止。 |
收錄進行中可更換SD存儲卡 采樣間隔慢于100ms時，可以在數據收錄進行中更換SD卡。 |
有用的功能
警報輸出功能
| USB驅動模式 USB驅動模式下，通過鼠標拖&放操作就可以把GL840/GL240的數據復制到PC。 |
4.3英寸液晶寬屏清晰顯示 顯示清晰，操作性好。 | 能對應3種類型的電源 支持AC,DC,電池三種電源。DC驅動電纜（B-514)，電池組（B-569）為另售配件。 |
豐富的網絡功能 WEB&FTP服務器功能。 |
依據各通道的條件設置，警報信號可輸出至4個警報輸出口。※ 連接網絡是，需要Ethernet/WLAN接口

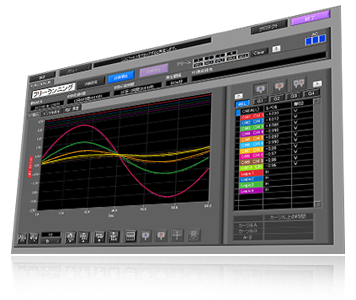

PC用測量軟件 「GL100_240_840-APS」
對應機種：GL840 / GL820 / GL240 / GL220 / GL100
PC用軟件是標配品。測定數據的顯示和保存，控制GL240，以及其它追加功能。

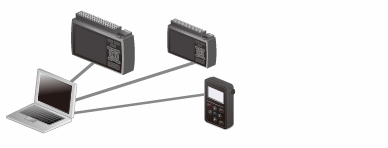

最多支持1000ch

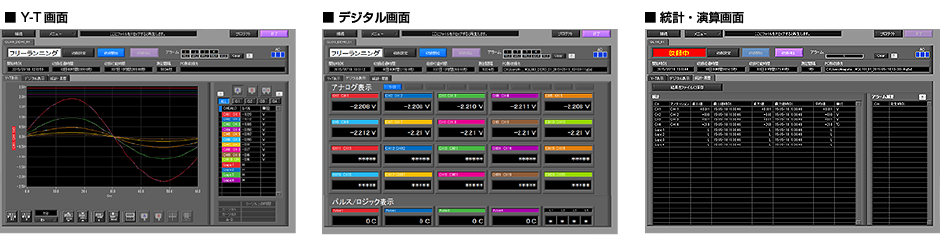

各種測定畫面
Y-T顯示、數字顯示、統計/履歷 3種測量畫面

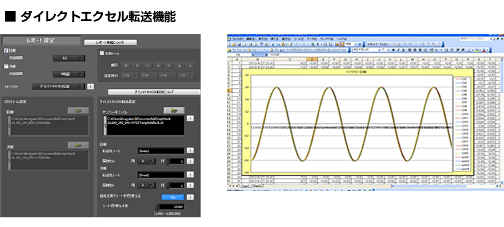

directExcle功能可以把數據直接寫進Excle文檔。

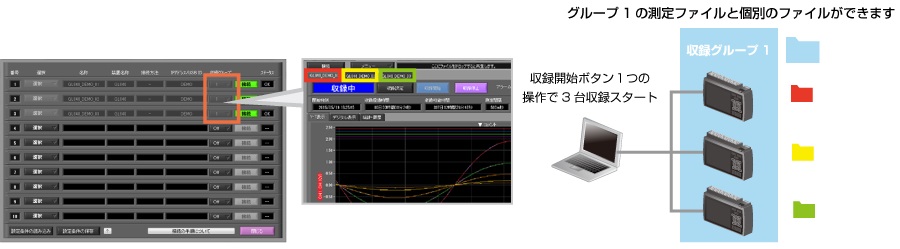

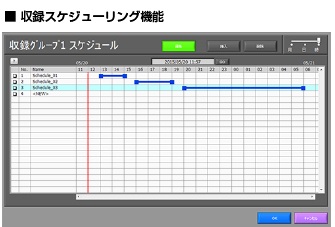

自動收錄功能
制作開始或者結束收錄數據的時間表，根據時間表自動進行測定。

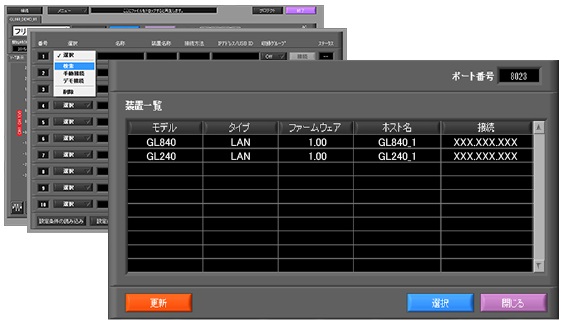

機器的檢索功能
就算沒有詳細的條件也能進行自動檢索。選擇檢索出的機器后，即可簡單的連接。

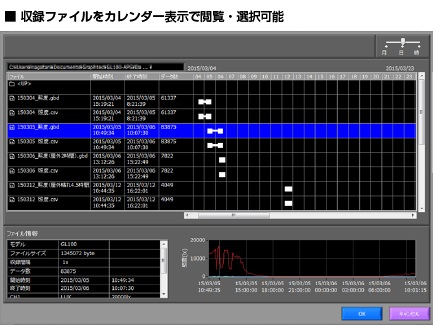

文檔操作
分散成幾個文檔收錄的數據可以合并成一個文檔。通過結合函數，可以把數據合并后作為新的一個通道收錄的數據。結合功能把數據按時間順序連接起來，使用接力收錄功能時，結合功能能把數個文檔追加進一個大的連續的文檔中去。
PC用測量軟件「GL100_240_840-APS」 功能一覽
| 項目 | 內容 | ||||
|---|---|---|---|---|---|
| 模式 | 標準 | 簡單 | 農業 | 物流 | 電力 |
| 特長 | 不分領域都可測量 | 沒有范圍設定，能通過簡單的操作立刻進行測量。 | 農業專業的測量指標特化 | 運輸時的振動和倉庫保管的溫濕度專門 | 電力費用換算，復數臺GL 100電力量砌塊表示 |
| 支持OS | Windows8.1 / Windows8 / Windows7 / Windows Vista | ||||
| 支持機種 | GL840 / GL820 / GL240 / GL220 / GL100 | GL100 | |||
| 組數 | 最多4組 | ||||
| 1組的ch數 | 可到連接機器的最大通道數 | ||||
| 1組的ch數 | 10臺（最大ch數：1000ch） | 10臺 | |||
| GS傳感器、端子/適配器 *1 | 全機種 | 4ch電壓 / 溫度(GS-4VT)以外的全部機種 ※邏輯 / 脈沖非顯示 | ·溫濕度(GS-TH) ·CO2 (GS－CO2) ·照度/紫外線(GS-LXUV) | ·3軸加速度/溫度(GS-3AT) ·溫濕度 (GS-TH) | ·AC電流傳感器(GS-AC50A/ GS-AC100A / GS-AC200A) ·AC電流用適配器(GS-DPA-AC) |
| 測定項目 *1 | 根據傳感器、端子 / 適配器 | 根據傳感器、端子 / 適配器 | ·溫度 ·濕度 ·累計溫度(℃d) ·露點 ·飽差 ·CO2濃度 ·照度 ·紫外線強度 ·累計照度 ·累計紫外線 | ·加速度(X/Y/Z) ·溫度 ·濕度 ·累計溫度(℃d) ·露點 ·飽差 | ·電流 ·電力 ·電力量 ·電力量換算率 |
| 設定范圍 | 模塊設定、收錄設定、報警設定、報告設定、郵件設定、其它設定 | 收錄間隔、收錄條件（開始條件/停止條件的選擇）、 收錄方式（連續/1h/24h的選擇）、報警設定（Off/等級的選擇）、PC數據存儲位置 | |||
| 顯示模式 | Y-T顯示 | 趨勢數值 | |||
| 數值顯示 | 趨勢圖表 | ||||
| 統計·履歷顯示 | 報告（累計圖表/統計·警報履歷） | ||||
| 文件再生時的顯示模式 | Y-T顯示 | 波形圖 | |||
| 數值顯示（含統計演算） | 累計圖 | ||||
| 光標間XY | 統計·警報履歷 | ||||
| 模擬波形 | Ο | Ο | Ο | Ο | Ο |
| 數值 | Ο | Ο | Ο | Ο | Ο |
| 邏輯/脈沖 | Ο | X | X | X | X |
| 累計柱形圖 | X | Ο | Ο | Ο | Ο |
| 統計演算 | Ο | Ο | Ο | Ο | Ο |
| 報警履歷 | Ο | Ο | Ο | Ο | Ο |
| 報告設定（日報·月報） | Ο | X | X | X | X |
| 文件轉換 | Ο | 無 ※發送到PC時會自動變換為CSV | |||
| 發郵件 | Ο | Ο ※GL100-WL主機的郵件功能 | |||
| 專用功能 | ·時間表管理 ·直接生成EXCEL ·演算（通道間） | - | 用圖表顯示飽差值 | 檢索按鈕閾值超越了時間的清單化 | ·電力量換算率 ·電力量的疊加 |
*1 : GL820 / GL220無此功能。

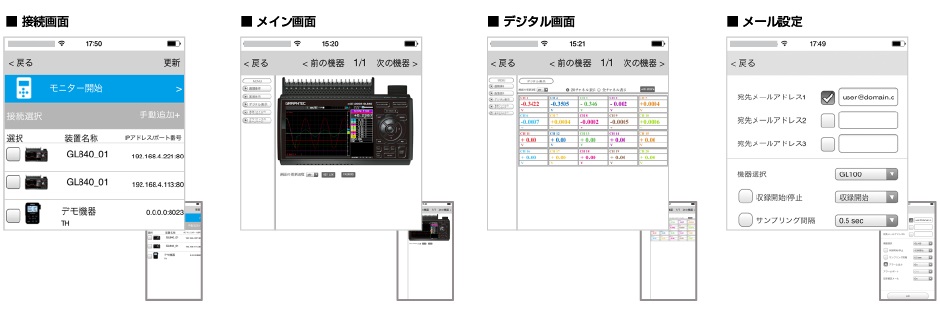

智能設備用測量軟件 「GL-Connect」 ( Android / iOS )
對應機種：GL840 / GL240 / GL100
可通過智能設備簡單進行測量數據的瀏覽，遠程控制設定。
※GL100-WL為GL840/GL240分機使用場合，GL100本體的固件Ver 1.2以上更新（2015/8/20對應預定）。
智能設備用軟件「GL-Connect」 功能一覽
| 項目 | 內容 | |
|---|---|---|
| 產品名 | GL-Connect | |
| 模式 | 標準 | 農業 |
| 特長 | 不分領域都可測量 | 面向農業，按鈕設計更大 |
| 支持OS | ■Android(4.1～4.4) ■iOS7 /iOS8 | |
| 支持機種 | G 840/GL240/GL100 ※GL100本體內固件Ver 1.2以上版本。 | GL100 ※農業模式GL100本體固件Ver 1.10以上版本。 |
| 可連接臺數 | 10臺 GL840/GL240/GL100作為主機的情況下，是一臺。 | 10臺 作為主機的情況下，是一臺。 |
| 支持 GS傳感器、端子/適配器 | 全機種 | ·溫濕度(GS-TH) ·CO2 (GS－CO2) ·照度/紫外線(GS-LXUV) |
| 測定項目 | 根據傳感器、端子 / 適配器 | ·溫度 ·濕度 ·累計溫度(℃d) ·露點 ·飽差 ·CO2濃度 ·照度 ·紫外線強度 ·累計照度 ·累計紫外線 |
| 主機設定范圍 | GL840 / GL240 ·遠程操作：GL840/GL240的遠程操作 ·畫面顯示：僅放大GL840/GL240的LCD畫面 ※不能使用文件下載功能 GL100 ·收錄開始 / 停止 ·采樣間隔 ·警報輸出(通過郵件功能) | ·收錄開始 / 停止 ·采樣間隔 ·警報輸出(通過郵件功能) |
| 模擬波形 | Ο ※GL100已收錄數據的再生 | Ο ※已收錄數據的再生 |
| 數值 | Ο | Ο |
| 邏輯/脈沖 | Ο | X |
| 累計柱形表 | X | X |
| 統計演算 | X | X |
| 報警履歷 | Ο | Ο |
| 報告設定（日報·月報） | X | X |
| 文件轉換 | X | X |
| 發郵件 | Ο ※GL840 / GL240 / GL100-WL主機的郵件功能 | Ο ※GL100-WL主機的郵件功能 |
| 專用功能 | 飽差的值·圖標顯示 | |
midi logger 日本圖技GL240溫度記錄儀通過無線LAN(選件）充分活用GL240!
midi LOGGER GL240通過裝載選件的GL無線LAN (B-568)模塊 后，可以和其它機器進行無線通信，

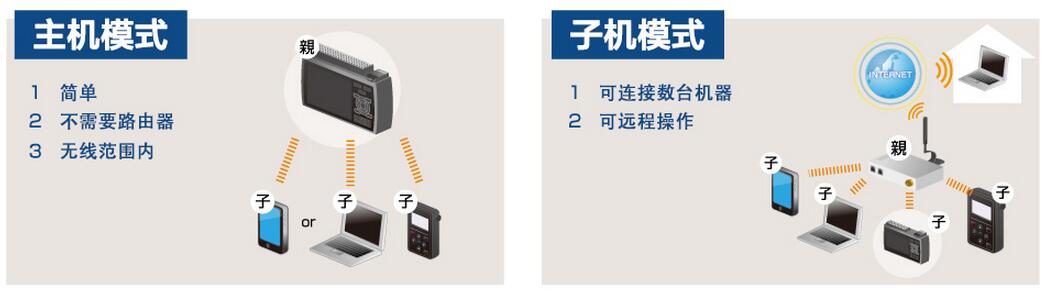

配合各種用途，設定「主機模式」或者「子機模式」進行無線測定。
無線LAN的使用案例
無線LAN圈內的利用
■形式1
| 數據 確認 | 開始/停止 | 設定 | 保存 | 收郵件 | |
|---|---|---|---|---|---|
| 智能設備 | Ο | Ο | Ο | - | - |

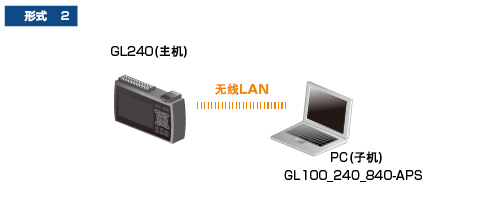

■形式2
| 數據 確認 | 開始/停止 | 設定 | 保存 | 收郵件 | |
|---|---|---|---|---|---|
| PC | Ο | Ο | Ο | Ο | - |

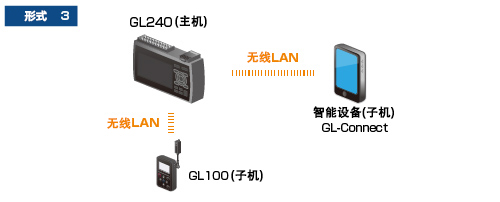

■形式3
| 數據 確認 | 開始/停止 | 設定 | 保存 | 收郵件 | |
|---|---|---|---|---|---|
| 智能設備 | Ο | Ο | Ο | - | - |

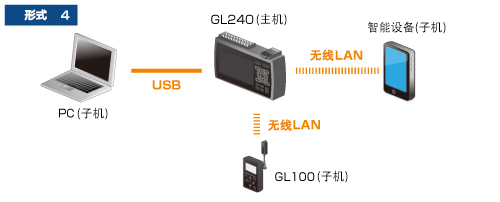

■形式4
| 數據 確認 | 開始/停止 | 設定 | 保存 | 收郵件 | |
|---|---|---|---|---|---|
| 智能設備 | Ο | Ο | Ο | - | - |
| PC | Ο | Ο | Ο | Ο | - |
無線LAN圈內的利用（連接到郵箱服務器）

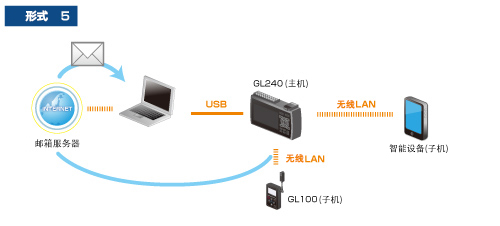

■形式5
| 數據 確認 | 開始/停止 | 設定 | 保存 | 收郵件 | |
|---|---|---|---|---|---|
| 智能設備 | Ο | Ο | Ο | - | - |
| PC | Ο | Ο | Ο | Ο | Ο |

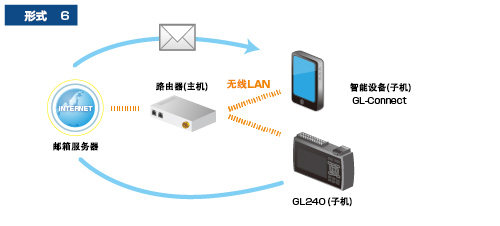

■形式6
| 數據 確認 | 開始/停止 | 設定 | 保存 | 收郵件 | |
|---|---|---|---|---|---|
| 智能設備 | Ο | Ο | Ο | - | Ο |

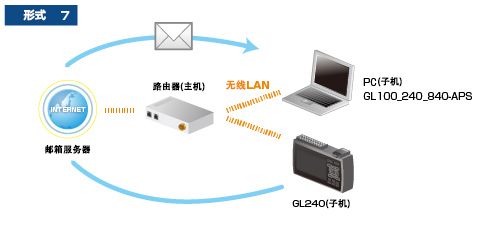

■形式7
| 數據 確認 | 開始/停止 | 設定 | 保存 | 收郵件 | |
|---|---|---|---|---|---|
| PC | Ο | Ο | Ο | Ο | Ο |
連接網絡（遠程監控）

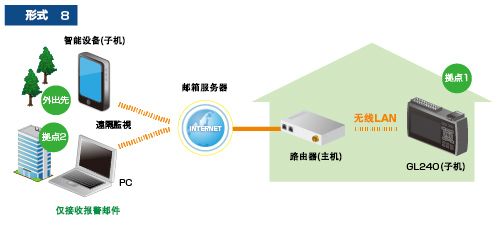

■形式8
| 數據 確認 | 開始/停止 | 設定 | 保存 | 收郵件 | |
|---|---|---|---|---|---|
| 智能設備 | - | - | - | - | Ο |
| PC | - | - | - | - | Ο |

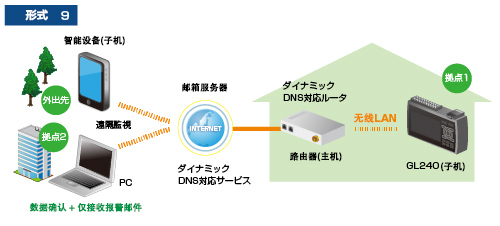

■形式9
| 數據 確認 | 開始/停止 | 設定 | 保存 | 收郵件 | |
|---|---|---|---|---|---|
| 智能設備 | Ο | Ο | Ο | - | Ο |
| PC | Ο | Ο | Ο | Ο | Ο |
