可測定范圍擴展至10ms取樣（電壓范圍1ch輸入時）。
內置存儲器中搭載4GB大容量閃存，無需使用外部存儲媒體即可實現長時間的數據収錄。

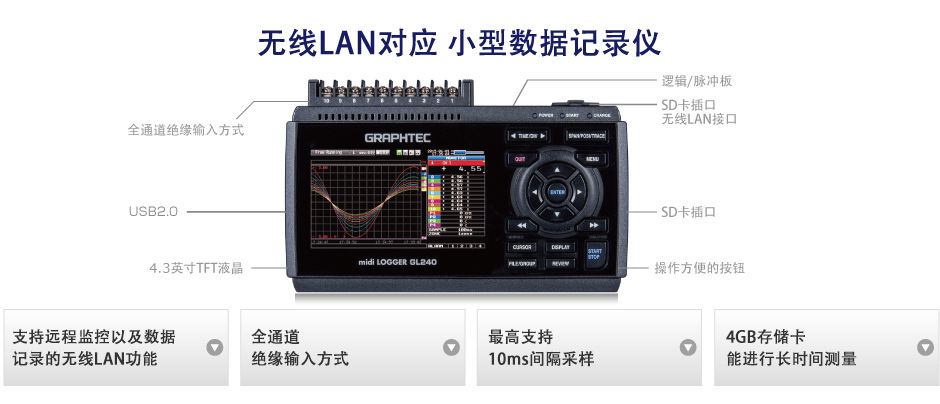

GL240提高了可對應多樣化測量用途的功能性與操作性,從研究開發到生產線現場，可1人1臺進行使用，且價格比較便宜。

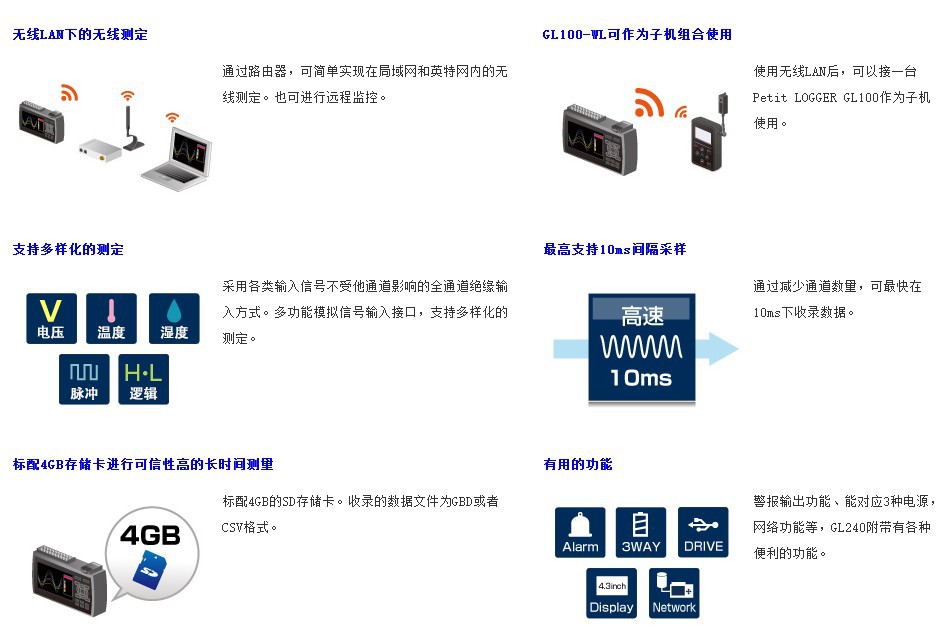

GL240記錄儀 產品特點
GL240記錄儀 產品功能
全通道絕緣輸入方式
采用各類輸入信號不受他通道影響的全通道絕緣輸入方式。
能進行各種測量.
電壓 | 20mV~100V、1-5 V/F.S. |
溫度 | 熱電偶：R,S,B,K,E,T,J,N,W (WRe5-26) |
濕度 | 0~100％(需加裝選件B-530) |
脈沖 | 4ch 累計·瞬時·轉速 |
邏輯 | 4ch |
較高支持10ms間隔采樣
通過減少通道數量，可較快在10ms下收錄數據。
采樣速度 | 10ms | 20ms | 50ms | 100ms | |
可使用ch數 | 1 | 2 | 5 | 10 | |
測定對象 | 電壓 | ● | ● | ● | ● |
溫度 | - | - | - | ● | |
標配4GB的SD存儲卡進行可信性高的長時間的測量
標配4GB的SD存儲卡,收錄的數據文件為GBD或CSV格式。
收錄時間案例(僅使用模擬信號10ch、2GB收錄)。
采樣速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
GBD格式 | 41日 | 88日 | 103日 | 207日 | 365日以上 | 365日以上 | 365日以上 |
CSV格式 | 3日 | 11日 | 16日 | 36日 | 91日 | 182日 | 365日以上 |
※ 收錄時間為概算時間。采樣周期受使用通道數的限制。10ms：1ch、50ms：5ch、100ms：10ch

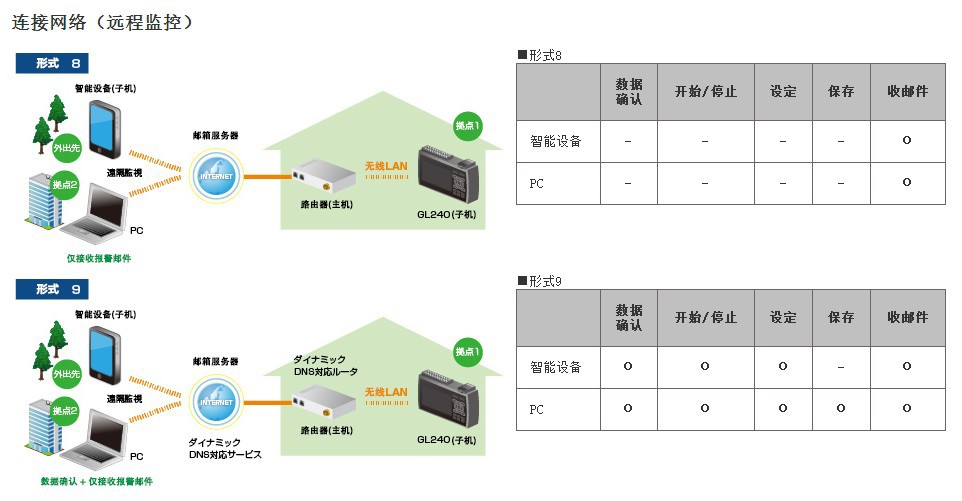

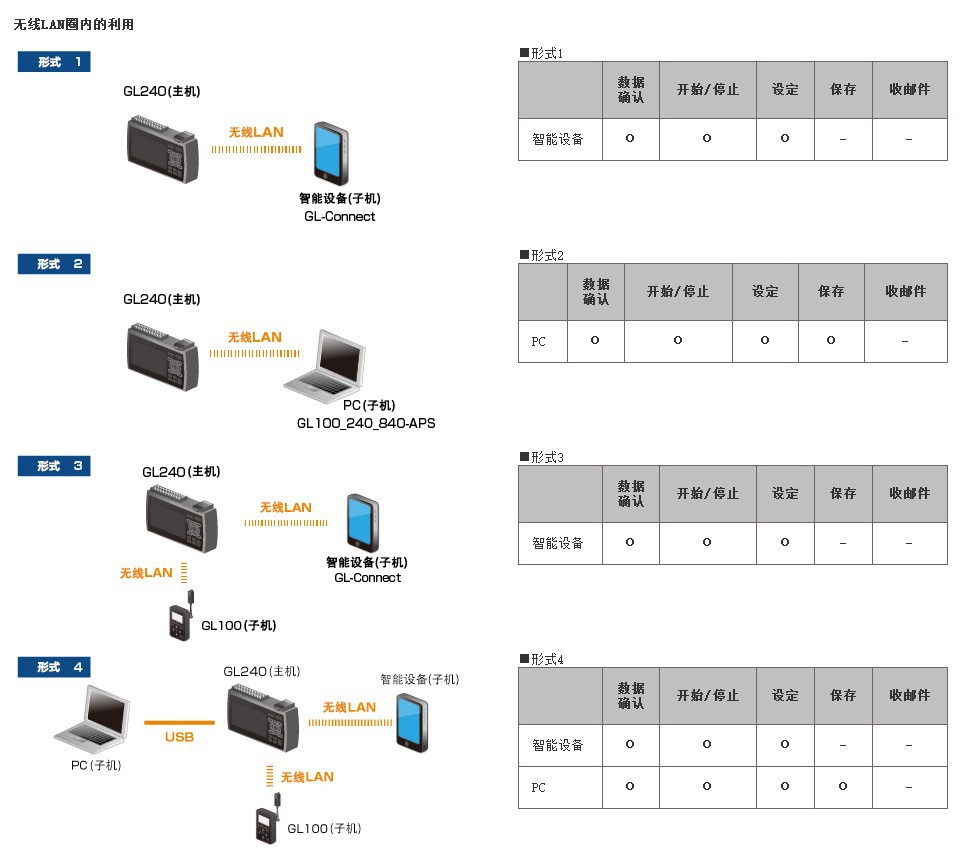

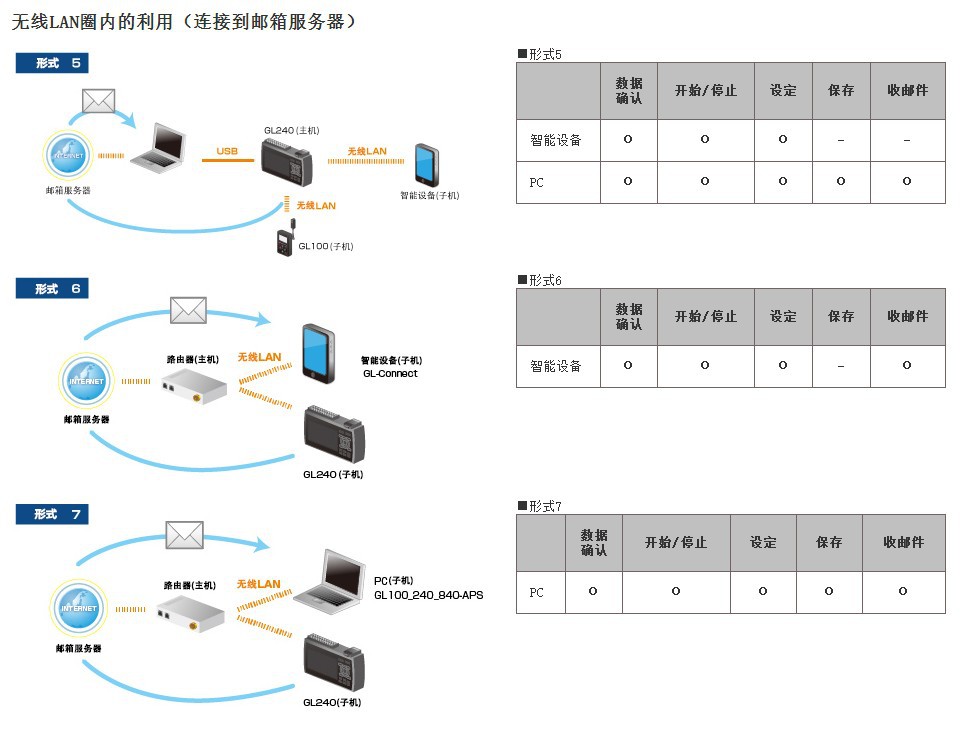

通過無線LAN(選件）充分活用GL240!

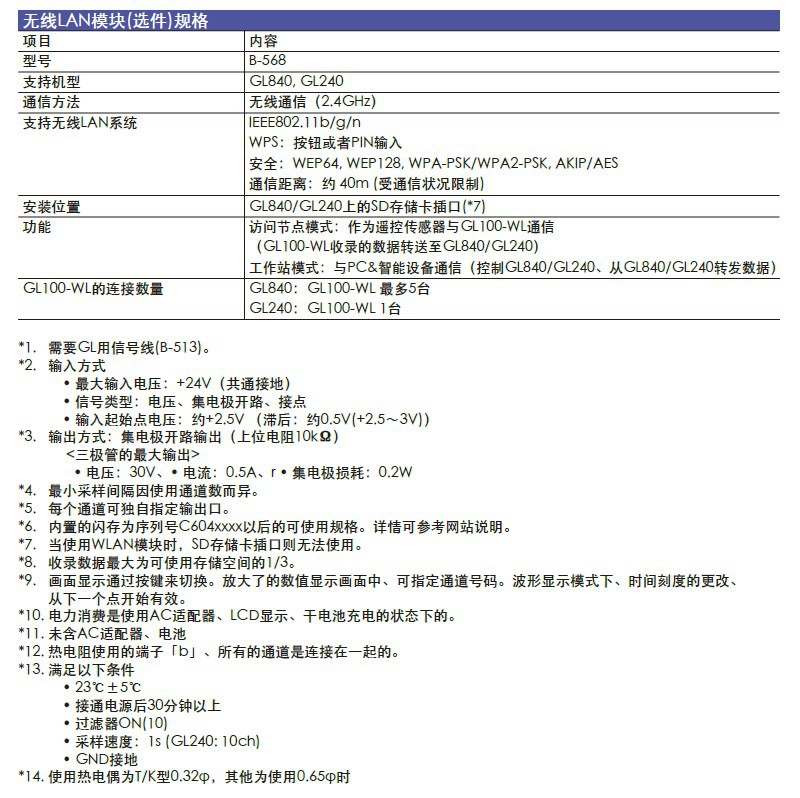

midi LOGGER GL240通過裝載選件的GL無線LAN (B-568)模塊 后，可以和其它機器進行無線通信，

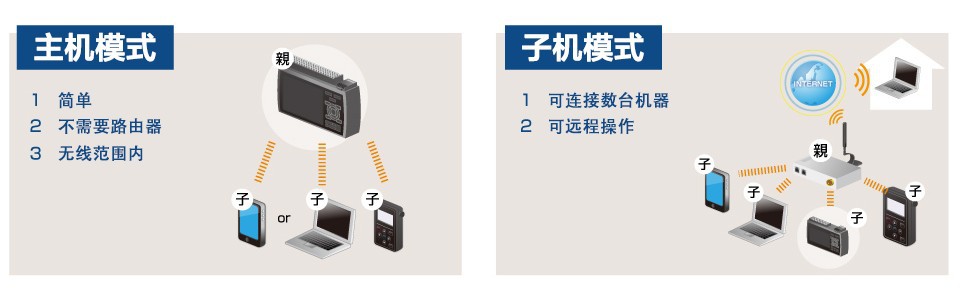

配合各種用途，設定「主機模式」或者「子機模式」進行無線測定。

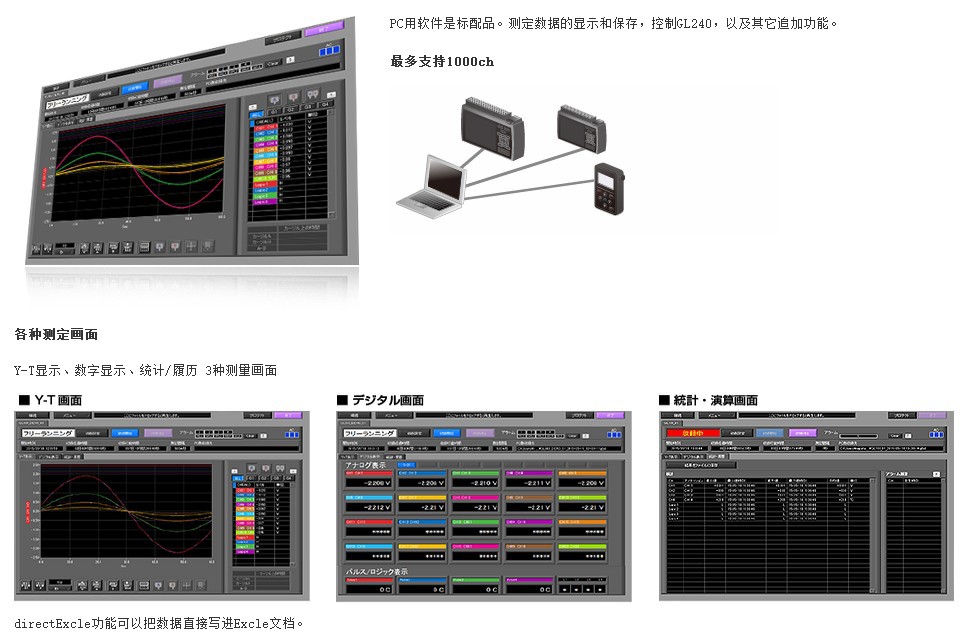

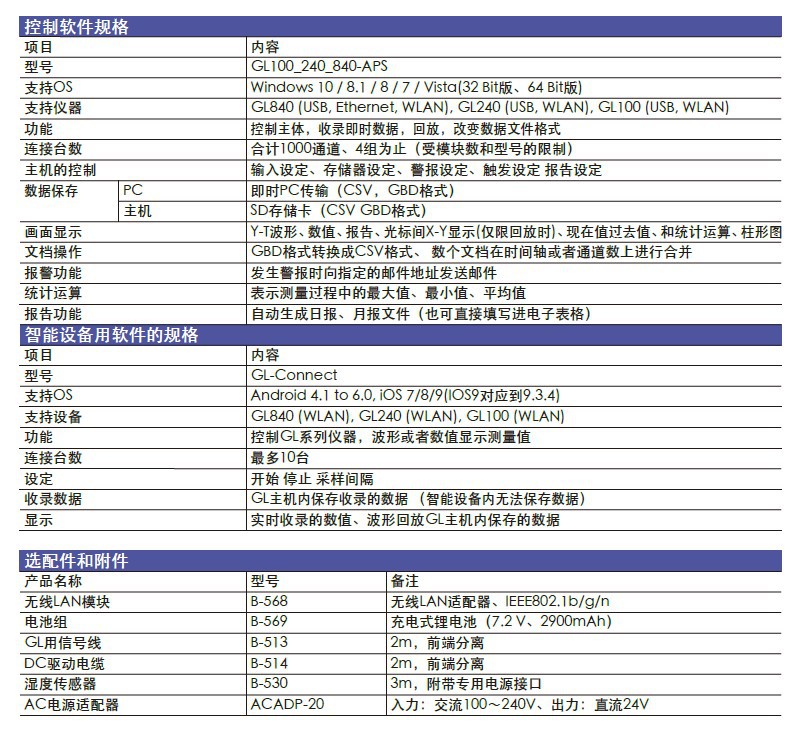

PC用測量軟件 「GL100_240_840-APS」
對應機種：GL840 / GL820 / GL240 / GL220 / GL100

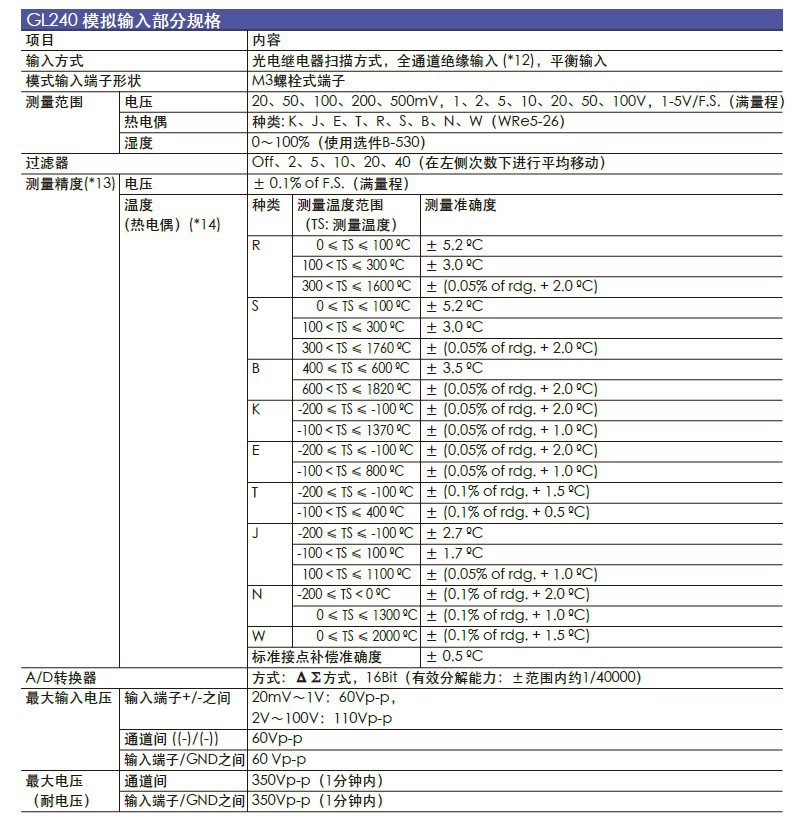

GL240記錄儀 主要技術參數
型號 | GL240 | |
模擬輸入通道數 | 10ch | |
外部輸入 輸出(*1) | 輸入(*2) | 觸發輸入或外部采樣輸入1ch、邏輯輸入或脈沖輸入4ch |
輸出(*3) | 警報輸出4ch | |
采樣周期 | 10ms～1h（10ms～50ms僅為電壓）(*4)、外部 | |
波形顯示的時間刻度 | 1s～24h/刻度 | |
觸發功能、 警報判斷 | 觸發動作 | 通過觸發開始或者停止收錄數據 |
動作的重復 | OFF ON（自動準備） | |
外部觸發 | 開始：Off、測量值、警報、外部輸入、指定時間、 時間 停止：Off、測量值、警報、外部輸入、指定時間、 時間 | |
條件觸發 | 組合：OR和AND 模擬：上升、下降、范圍內、范圍外邏輯：上升、下降脈沖：上升、下降、范圍內、范圍外 | |
警報輸出 | 輸入信號為警報值時輸出信號(*5) | |
脈沖輸入 | 轉速模式 | 一個采樣周期內的脈沖數轉換成轉數/min。可以對1轉的脈沖數進行設定。 50, 500, 5000, 50k, 500k, 5M, 50M, 500M rpm/F.S.（轉數/滿量程） |
累計模式 | 累計開始測量后的脈沖數 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S.（脈沖數/滿量程） | |
瞬時模式 | 計算各個采樣周期內的脈沖數 50, 500, 5000, 50k, 500k, 5M, 50M, 500M C/F.S.（脈沖數/滿量程） | |
運算功能 | 通道間運算 | 模擬信號的加減乘除運算 |
統計運算 | 從平均值、峰值、較大值、較小值、實際值中選擇2種進行運算 | |
檢索功能 | 針對已收錄的數據，檢測模擬信號等級、脈沖值、邏輯值或警報發生點 | |
PC I/F | USB2.0（高速），無線LAN（使用B-568選件） | |
儲存裝置 | 內置 | 4GB閃存(*6) |
外置 | 1個SD存儲卡插口（SDHC，較高32GB）(*7) | |
保存內容 | 測量數據、設定條件、畫面復制數據 | |
收錄模式 | 模式：通常、循環收錄、接力式 循環收錄功能：保存較新的數據（收錄數據數：1000～2000000）(*8)接力式：數據收錄停止為止不中斷、數據無丟失、數個文檔中保存 | |
數據回放 | GL240收錄的數據（GBD或者CSV格式） | |
單位換算功能 | 測量值可以在指定單位間換算 ?模擬電壓：4點設定（Gain Offset） ?溫度：2點設定（Offset） ?脈沖數：2點設定（Gain） | |
數據輸入時的處理 | ?過去數據的顯示（2畫面顯示（現在+過去）） ? SD儲存卡熱交換 ?光標間數據的保存 | |
顯示器 | 尺寸 | 4.3英寸TFT彩色液晶顯示器（WQVGA：解析度480×272） |
語言 | 英語、法語、德語、漢語、韓語、俄語、西班牙語、日語 | |
畫面顯示(*9) | 數值和YT波形僅波形數值和統計計算柱形圖 | |
使用環境 | 0～45℃，5～85%RH（無結露） （電池驅動時為0～40℃/充電時為15～35℃） | |
額定電源 | AC適配器 | AC100V～240V/50～60Hz（標配電源適配器1個） |
DC電源驅動 | DC8.5V～24V、另需DC驅動線（選件B-514） | |
電池組 | 干電池驅動（電池（選件B-569）：7.2V DC，2900mAh） | |
消耗功率(*10) | 36 VA以下 | |
外觀尺寸[W×D×H] | （約）188 x 117 x 42 mm (突出部除外) | |
質量[重量](*11) | （約）500 g | |
