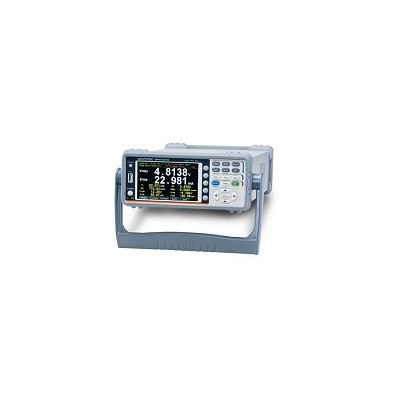

固緯 GPM-8310交直流功率計
固緯 GDM-8352萬用表

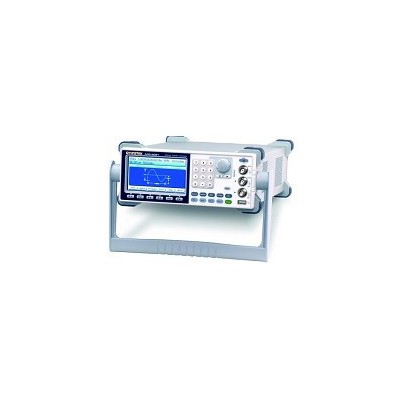

固緯 AFG-2000系列任意波形信號發生
固緯 AFG-2225任意波信號源
固緯 AFG-125/225/125P/225P任意波
固緯 AFG-3000系列任意波形函數信號
固緯 GDS-1000B系列通用基礎型示波
固緯 PSB-2000系列（開關式）直流電
固緯 MDO-2000E系列多功能混合域示
額定輸出：AC 0 ~ 350 Vrms, DC 0 ~ ± 500 V
輸出頻率高達999.9Hz
直流輸出（100%額定功率）
輸出容量：500VA/1000VA
測量項目：Vrms, Vavg, Vpeak,Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
電壓電流諧波分析(THDv, THDi)
輸出開/關的自定義相位角
遠程感應能力
OVP, OCP, OPP, OTP交流故障檢測和風扇故障報警
接口：USB,LAN(標配);RS-232+GPIB(選配)
| 型號 | 輸出功率 | 輸出頻率 | 輸出電壓 | 最大電流 | 標配接口 |
| ASR-2050 | 500VA | 1Hz-999Hz | AC 350V/DC ±500V | 2.5A/5A | USB/LAN |
| ASR-2100 | 1000VA | 1Hz-999Hz | AC 350V/DC ±500V | 5A/10A | USB/LAN |
| 詳細規格 | |||
| ASR-2050(R) | ASR-2100(R) | ||
| 額定輸入（AC) | |||
| 正常輸入電壓 | 100 Vac ～ 240 Vac | 100 Vac ～ 240 Vac | |
| 輸入電壓范圍 | 90 Vac ～ 264 Vac | 90 Vac ～ 264 Vac | |
| 相位 | 單相二線制 | 單相二線制 | |
| 輸入頻率范圍 | 47 Hz ～ 63 Hz | 47 Hz ～ 63 Hz | |
| 最大功耗 | ≤800 VA | ≤1500 VA | |
| 功率因數*1 | 100Vac | 0.95 (typ.) | 0.95 (typ.) |
| 200Vac | 0.90 (typ.) | 0.90 (typ.) | |
| 最大輸入電流 | 100Vac | 8 A | 15 A |
| 200Vac | 4 A | 7.5 A | |
| *1輸出電壓為100V/ 200V（100V/200V檔位），最大電流，負載功率因數為1。 | |||
| 交流模式額定輸出（AC rms） | |||
| 電壓 | 設定范圍*1 | 0.0 V ～ 175.0 V / 0.0 V～ 350.0 V | |
| 設定分辨率 | 0.1 V | ||
| 精度*2 | ±(0.5 % of set + 0.6 V / 1.2 V) | ||
| 輸出相位 | 單相二線制 | ||
| 最大電流*3 | 100 V | 5 A | 10 A |
| 200 V | 2.5 A | 5 A | |
| 最大峰值電流*4 | 100 V | 20 A | 40 A |
| 200 V | 10 A | 20 A | |
| 功率容量 | 500 VA | 1000 VA | |
| 頻率 | 設定范圍 | AC模式：40.00 Hz ～ 999.9 Hz，AC+DC模式: 1.00 Hz～ 999.9 Hz | |
| 設定分辨率 | 0.01 Hz (1.00 ～ 99.99 Hz), 0.1 Hz (100.0～999.9 Hz) | ||
| 精度 | 45 Hz～65 Hz:設定值的0.01%,40 Hz～999.9 Hz: 設定值的0.02% | ||
| 穩定性*5 | ± 0.005% | ||
| 同相輸出 | 0.0°～359.9°可變(設定分辨率0.1°) | ||
| 直流偏移*6 | ± 20 mV 以內(TYP) | ||
| *1. 100V/200V檔位 | |||
| *2.對于17.5V至175V/35V至350V的輸出電壓、正弦波、45 Hz至65 Hz的輸出頻率、空載、直流電壓設置0V（AC+DC模式），23°C±5°C | |||
| *3.對于1V到100V/2V到200V的輸出電壓，當輸出電壓為100V到175V/200V到350V時，由功率容量限制。 | |||
| *4.電容輸入整流負載，受最大電流限制。 | |||
| *5.對于45Hz至65Hz，輸出額定電壓，無負載和最大電流的電阻負載，以及工作溫度。 | |||
| *6.在交流模式和輸出電壓設置為0V的情況下。 | |||
| 直流模式額定輸出 | |||
| 電壓 | 設定范圍*1 | —250V～+250V/-500V～+500V | |
| 設定分辨率 | 0.1 V | ||
| 精度*2 | ±(|0.5 % of set| + 0.6 V / 1.2 V) | ||
| 最大電流*3 | 100 V | 5 A | 10 A |
| 200 V | 2.5 A | 5 A | |
| 最大峰值電流*4 | 100 V | 20 A | 40 A |
| 200 V | 10 A | 20 A | |
| 功率容量 | 500 W | 1000 W | |
| *1. 100V/200V檔位 | |||
| *2.對于輸出電壓為-250 V至-25 V，+25 V至+250 V/-500 V至-50 V，+50 V至+500 V，空載，交流電壓設置為0V（交流+直流模式），23℃±5℃。 | |||
| *3.當輸出電壓為1.4V至100V/2.8V至200V時，受輸出電壓為100V至250V/200V至500V時的功率容量限制。 | |||
| *4.在5ms內，受最大電流的限制。 | |||
| 輸出電壓穩定性 | |||
| 線路調節*1 | ≤±0.2% | ||
| 負載調節*2 | 0.15% @45 - 65Hz; 0.5% @DC, all other frequencies (0 to 100%, via output terminal) | ||
| 紋波噪聲*3 | 0.7 Vrms / 1.4 Vrms (TYP) | ||
| *1.電源輸入電壓為100V、120V或230V，空載，額定輸出。 | |||
| *2.對于75 V至175V/150 V至350V的輸出電壓，負載功率因數為1，使用后面板上的輸出端子從0 A的輸出電流逐步地改變為最大電流（或其反向）。 | |||
| *3.對于直流模式下的5 Hz至1 MHz部分，使用后面板上的輸出端子。 | |||
| 輸出電壓波形失真率，輸出電壓響應時間，效率 | |||
| 輸出電壓波形畸變率*1 | ≤0.5 % | ||
| 輸出電壓響應時間*2 | 100 us (TYP) | ||
| 效率*3 | ≥70% | ||
| *1.在50V至175V/100V至350V的輸出電壓下，負載功率因數為1，并處于AC和AC+DC模式。 | |||
| *2.對于輸出電壓為100V/200V，負載功率因數為1，相對于從0 A的輸出電流到最大電流（或其反向）的逐步變化；10%～90%的輸出電壓。 | |||
| *3.對于交流模式，在輸出電壓為100伏/ 200伏，最大電流，負載功率因數為1，僅正弦波。 | |||
| 測量值顯示 | |||
| 電壓 RMS, AVG值*1 | 分辨率 | 0.1 V | |
| 精度*2 | 45Hz至65Hz，DC：±(0.5 %讀值+0.3V/0.6V)，40Hz至999.9Hz：（0.7%讀數+0.9V/1.8V） | ||
| 峰值 | 分辨率 | 0.1 V | |
| 精度 | 45Hz至65Hz ，DC: ±(|2%讀值|+1V/2V) | ||
| 電流 RMS, AVG值 | 分辨率 | 0.01 A | 0.01A |
| 精度*3 | 45Hz至65Hz，DC:±(0.5%讀值+0.02A/0.02A) | 45Hz至65Hz，DC:±(0.5%讀值+0.04A/0.02A); | |
| 40Hz至999.9 Hz:±(0.7%讀值+0.04A/0.04A) | 40Hz至999.9 Hz:±(0.7%讀值+0.08A/0.04A) | ||
| 峰值 | 分辨率 | 0.1A | 0.1A |
| 精度*4 | 45Hz至65Hz，DC:±(|2%讀值|+0.2A/0.1A) | 45Hz至65Hz，DC:±(|2%讀值|+0.2A/0.1A) | |
| 功率 Active (W) | 分辨率 | 0.1/1W | 0.1/1W |
| 精度*5 | ±(2%讀值+0.5W) | ±(2%讀值+1W) | |
| Apparent (VA) | 分辨率 | 0.1/1VA | 0.1/1VA |
| 精度*5*6 | ±(2%讀值+0.5VA) | ±(2%讀值+1VA) | |
| Reactive (VAR) | 分辨率 | 0.1/1VAR | 0.1/1VAR |
| 精度*5*7 | ±(2%讀值+0.5VAR) | ±(2%讀值+1VAR) | |
| 負載功率因數 | 范圍 | 0.000～1.000 | 0.000～1.000 |
| 分辨率 | 0.001 | 0.001 | |
| 負載峰值系數 | 范圍 | 0.00～50.00 | 0.00～50.00 |
| 分辨率 | 0.01 | 0.01 | |
| 諧波電壓 | 范圍 | 基波高達40th | 基波高達40th |
| 有效值（RMS） | 滿量程 | 175V/350V,100% | 175V/350V,100% |
| 百分比（%） | 分辨率 | 0.1V, 0.01% | 0.1V, 0.01% |
| （僅限AC-INT和50/60Hz） | 精度*8 | 高達20th±(0.2%讀值+0.5V/1V) | 高達20th±(0.2%讀值+0.5V/1V) |
| 20th至40th±(0.3%讀值+ 0.5V/1V) | 20th至40th±(0.3%讀值+ 0.5V/1V) | ||
| 諧波電流 | 范圍 | 基波高達40th | 基波高達40th |
| 有效值（RMS） | 滿量程 | 5A/2.5A,100% | 10A/5A,100% |
| 百分比（%） | 分辨率 | 0.01A,0.01% | 0.01A,0.01% |
| （僅限AC-INT和50/60Hz） | 精度*3 | 高達20th±(1%讀值+0.1A/0.05A) | 高達20th±(1%讀值+0.2A/0.1A) |
| 20th至40th±(1.5%讀值+ 0.1A/0.05A) | 20th至40th±(1.5%讀值+ 0.2A/0.1A) | ||
| *1.電壓顯示在AC/AC+DC模式下設置為有效值，在DC模式下設置為平均值。 | |||
| *2.交流模式：輸出電壓17.5V至175V/35V至350V，23°C±5°C。直流模式：輸出電壓25V至250V/50V至500V和23°C±5°C。 | |||
| *3.輸出電流在最大電流的5%到100%之間，23°C±5°C。 | |||
| *4.AC模式中，輸出電流在最大峰值電流的5%～100%范圍內，DC模式中，輸出電流在最大瞬時電流的5%～100%范圍內，23°C±5°C。峰值的精度是DC波形或正弦波形。 | |||
| *5.對于大于等于50V的輸出電壓，輸出電流在最大電流10%到100%的范圍內，DC或輸出頻率為45 Hz至65 Hz，23°C±5°C。 | |||
| *6.直流模式下不顯示視在功率和無功功率。 | |||
| *7.無功功率用于功率因數為0.5或更低的負載。 | |||
| *8.輸出電壓范圍為17.5V至175V/35V至350V,23°C±5°C。 | |||
| 其他 | |||
| 保護 | OCP, OTP, OPP, FAN Fail | ||
| 顯示 | TFT-LCD, 4.3 inch | ||
| 存儲功能 | 10組存儲和調取設置 | ||
| 任意波 | 存儲數 | 16 (閃存) | |
| 波形長度 | 4096點 | ||
| 接口 | 標配 USB | Type A: 主機, Type B:從屬機, 速度: 1.1/2.0, USB-CDC | |
| LAN | MAC地址, DNS IP地址, 用戶密碼,網關IP地址, 儀器IP地址, 子網掩碼 | ||
| 外部控制 | 外部信號輸入；外部控制I/O | ||
| 選配 GPIB | SCPI-1993, 符合IEEE 488.2 接口 | ||
| RS-232C | 符合EIA-RS-232規格 | ||
| 絕緣電阻 | 500 Vdc, ≥30 MΩ | ||
| 輸入與機箱、輸出與機箱、輸入與輸出之間 | |||
| 耐壓 | 1500 Vac, 1 分鐘 | ||
| 輸入與機箱、輸出與機箱、輸入與輸出之間 | |||
| EMC | EN 61326-1 (Class A) | ||
| EN 61326-2-1/-2-2 (Class A) | |||
| EN 61000-3-2 (Class A, Group 1) | |||
| EN 61000-3-3 (Class A, Group 1) | |||
| EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A, Group 1) | |||
| EN 55011 (Class A, Group1) | |||
| 安全 | EN 61010-1 | ||
| 環境 | 操作環境 | 室內使用，過電壓II類 | |
| 操作溫度范圍 | 0 °C ～ 40 °C | ||
| 存儲溫度范圍 | —10 °C ～ 70 °C | ||
| 操作濕度范圍 | 20 %RH ～ 80 % RH (無凝結) | ||
| 存儲濕度范圍 | ≤90 % RH(無凝結) | ||
| 高度 | 高達2000m | ||
| 尺寸&重量 | ASR-2000 : 285(W)×124(H)×480(D) (不包括凸出部分); 約11.5 kg | ||
| ASR-2000R : 213(W)×124(H)×480(D) (不包括凸出部分);約10.5 kg | |||
