一、EXTECH AN500 簡單介紹 ：

AN500CFM/CMM熱線風速儀。此儀表可測量風速、空氣流量和溫度，方法是將傳感器插入管道或通風口等類型的通風孔中。為了方便，該傳感器位于伸縮桿的末端。該儀表在交付前均經過完善測試及校準，只要妥善使用，便可提供多年可靠服務。請訪問我們的網站(www.extech.com)以查看最新版本的用戶指南。

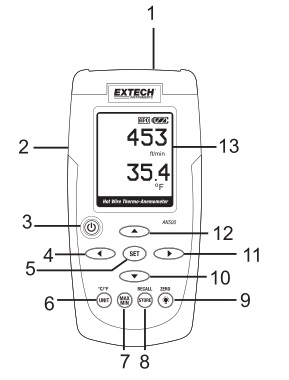

二、EXTECH AN500 儀表圖示 ：

儀表描述
1.探針輸入插孔（探針插頭從此處插入）
2.AC適配器插孔
3.電源開啟-關閉按鈕
4.向左箭頭按鈕
5.SET（設置）按鈕
6.UNIT（單位）按鈕
7.MAX-MIN（最大-最小）按鈕
8.STORE-RECALL（存儲-調取）按鈕
9.ZERO（歸零）和背光按鈕
10.向下箭頭按鈕
11.向右箭頭按鈕
12.向上箭頭按鈕
13.LCD顯示屏

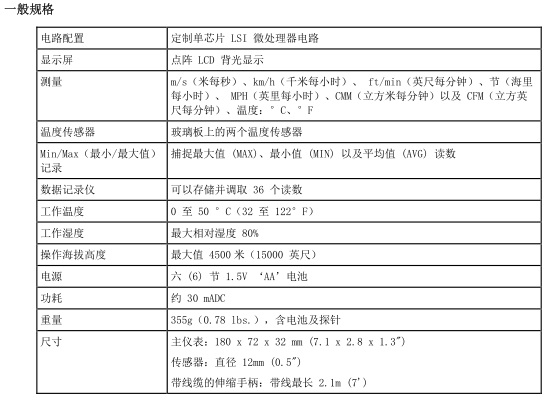

三、EXTECH AN500 規格特征 ：

四、EXTECH AN500 操作說明 ：

初始化和歸零
在使用之前，使用ZERO（歸零）按鈕歸零儀表。不要依賴初始零位顯示。
注意：
?該儀表不顯示負數。
?放開天線至所需長度。
1.將傳感器連接到儀表頂端的輸入插孔并放開天線至所需長度。
2.使用電源按鈕打開儀表。顯示器顯示SELF CHECK（自檢）時，儀表將會進行自我檢查。
3.使用℃/℉選擇按鈕，選擇所需的溫度單位。LCD顯示屏將顯示所選擇的單位。
4.使用UNIT（單位）按鈕選擇所需的風速單位。LCD顯示屏將顯示所選擇的單位。
5.將傳感器放到待測區域并等待一小段時間，直至其達到待測空氣溫度。
6.按下ZERO（歸零）按鈕，使儀表歸零。
風速測量
1.如上所述，使儀表歸零。
2.將傳感器置于待測氣流中。使氣流方向與傳感器頭頂部所示的箭頭方向一致。
3.查看LCD顯示屏上的風速和溫度讀數。LCD顯示屏上部顯示風速讀數。LCD顯示器下部顯示溫度
讀數。
MAX/MIN（最大/最小）功能
1.要開始捕捉最小值(MIN)、最大值(MAX)和平均值(AVG)的讀數，短按MAX-MIN按鈕。RECORD
（記錄）圖標（閃爍然后關閉）將出現在LCD顯示屏上。
2.如前所述，讀取讀數。
3.再次按下MAX/MIN按鈕，停止記錄。
4.自從第一次按下MAX-MIN按鈕后，MAX-MIN-AVG（最大-最小-平均值）顯示屏會自動從一個數值
滾動到下一個數值，顯示捕捉到的最大值(MAX)，最小值(MIN)，平均值(AVG)。
5.再次按下MAX-MIN按鈕，繼續記錄。RECORD（記錄）圖標將繼續閃爍。
6.按住MAX-MIN按鈕并持續1秒以退出MAX-MIN模式，并返回至常規操作屏幕。MAX-MIN-AVG
（最大-最小-平均值）讀數將被重置。
