一、EXTECH AN100 簡單介紹 ：

AN100 型 CFM/CMM 溫差式風速計。此儀表可測量風速、空氣流量（風量）和溫度。大型背光 LCD 顯示屏清晰易讀，包括主顯示屏和副顯示屏以及多個狀態指示燈。該儀表在交付前均經過完整測試及校準，只要妥善使用，您便可常年享受其可靠服務。

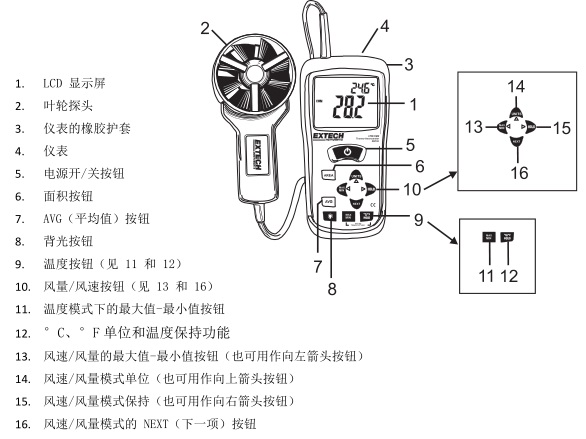

二、EXTECH AN100 儀表圖示 ：

三、EXTECH AN100 規格特征 ：

電路 定制的 LSI 微處理器電路
顯示屏  雙屏 13 mm（0.5"）4 位 LCD
采樣率  每秒約 1 個讀數
傳感器  風速/風量傳感器： 常規角向葉輪臂與低摩擦滾珠軸承
溫度傳感器：精密型 NTC 熱敏電阻
自動關閉 20 分鐘后自動關機可延長電池壽命
工作溫度  0°C 至 50°C（32°F 至 122°F）
存儲溫度  -10 至 60o C（14 至 140 o F）
工作濕度 <80% 相對濕度
存儲濕度 <80% 相對濕度
工作 海拔高度  2000 m（7000ft）以下
電池  一節 9 V (NEDA 1604) 電池
電池壽命  約 80 小時（如果持續使用背光功能，會大大縮短電池壽命）
電池功耗 約 8.3 mA 直流電流
重量  725g（1.6 lbs.），含電池及探頭
尺寸  儀表主機： 178 x 74 x 33mm（7.0 x 2.9 x 1.2"）
傳感器頭：70mm（2.75"）直徑
同時顯示氣流或空氣速度加環境溫度
容易設置面積尺寸（cm 2）存儲在儀表的內部存儲器中，以供下次通電
空氣流量平均20點
3軸速度精度通過低摩擦2.83“D（72mm）球軸承葉輪在3.9ft（120cm）電纜上

四、EXTECH AN100 操作說明 ：

連接葉輪
1. 將葉輪插頭插入儀表頂部的儀表傳感器插孔。該插頭和插孔相互嚙合，這樣插頭僅可以單向固定在插孔中。
2. 輕輕轉動插頭直至其與插孔對齊，然后用力將插頭推入。切勿過度用力或嘗試左右轉動插頭。
3.  如果葉輪沒有與儀表連接或傳感器損壞，LCD 顯示屏會在溫度讀數位置上顯示  OL。
風速測量（單點）
1. 按下開/關  按鈕開啟儀表。
2. 按下  UNIT 按鈕選擇所需的測量單位。 注意：儀表開啟時會顯示最近一次設置的測量單位。
3. 將傳感器置于待測氣流中。確保空氣按照葉輪內側處的箭頭標記所示的方向進入葉輪。
4. 查看 LCD 顯示屏上的讀數。較大的 LCD 主顯示屏顯示風速讀數。LCD 副顯示屏右上角顯示溫度讀數。
風速平均值模式
1.  如需進入 20 個讀數平均值模式，按下并按住  AVG 按鈕直至儀表鳴響兩次。將顯示 AVG 圖標。
2.  執行測量并按下  AVG 按鈕。會響一次蜂鳴聲，且  HOLD 圖標會顯示在顯示屏上。
3. 讀數平均值會顯示，測得的多個讀數會顯示在顯示屏右上角。5 秒過后，顯示屏將返回當前的讀數。
4. 重復步驟 2 至 3 直至完成所需讀數數量的測量。
5.  要返回標準速度測量模式，按下并按住  AVG 按鈕直至儀表鳴響兩次。
注意： 在標準風速測量模式下，按下并按住  AVG 按鈕一次可調用之前的平均值。 當再次進入平均值模式時，該平均值會被清除。
