一、EXTECH DCP42 簡單介紹 ：

DCP42是一款160W開關電源。單輸出連續開關電源與USB提供高效率的電力轉換，更大的節能和更輕的重量。配有電源線，軟件和USB電纜。軟件包括直流斜坡和波形發生器。

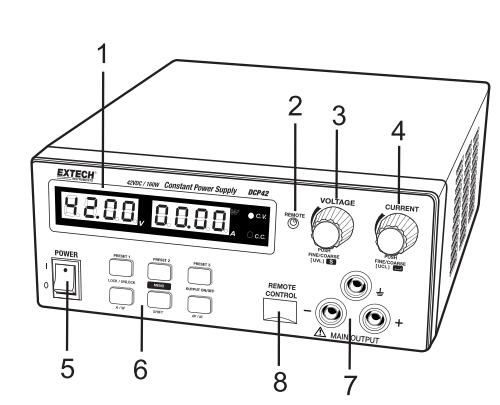

二、EXTECH DCP42 儀表圖示 ：

(1) 帶 cc/cv/w 指標的 led 顯示屏指示器
(2) 遙控指示器 (遙控/usb 模式)
(3) 輸出電壓控制旋鈕
(4) 輸出電流控制旋鈕
(5) 開機/關斷開關
(6) 6 按鈕鍵盤 (帶光照):
‐預設 Keyd 1, 2 和3
‐菜單鍵 (shift 鍵)
‐鎖/解鎖密鑰 (w 米鍵)
‐輸出開/關 (δ v/δ t 鍵)
(7) 輸出安全千斤頂 (額定 a)
(8) usb 遙控端口 (用于訪問計算機以運行具有可編程電壓、電流、周期時間和循環的周期性操作)

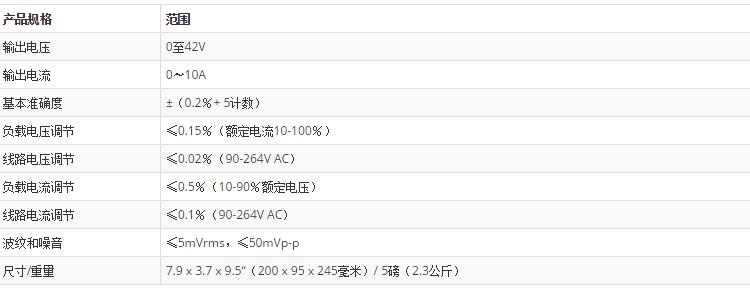

三、EXTECH DCP42 規格特征 ：

根據可用的最大功率（160W）不斷計算和調整電壓和電流極限點
在最大電流（10A）下，電壓限制在16V
在最大電壓（42V）下，電流限制在3.8A
雙作用旋轉編碼器控制帶推動旋鈕進行精細和粗調
使用隨附的軟件，驅動程序和USB進行編程，輸出電壓/電流和ON / OFF的遠程控制
三個板上用戶定義的電壓/電流預設
在PC上通過USB和提供的軟件存儲20個預設，最多999個周期
軟件還包括直流斜坡和波形發生器
配有電源線，軟件和USB電纜

四、EXTECH DCP42 操作說明 ：

正常模式
這是出廠默認模式;電源輸出電壓和電流控制雙動作增益旋鈕。
1. 推旋鈕切換粗、微調, 注意細微變化相關 led 的亮度。
2. 將旋鈕調整到所需的值, 使用粗和微調。
3. 要檢查預設的電流電平, 請在任意方向輕輕轉動當前旋鈕。
4. 顯示器將在幾秒鐘后恢復正常亮度, 以 re‐affirm調整.
4.2 預設模式
1. 有三預設輸出 P1/P2/。
2. 按預設按鈕 (1、2或 3) 輸入預設模式 (按鈕的光線將打開。
3. 預設值為出廠設置, 如下表所示, 即使在設備已斷電。
4. 用戶可以使用電壓和電流旋鈕來改變這些輸出設置。
