一、EXTECH SDL700 簡單介紹 ：

SDL700 壓力表，即 SD 記錄儀系列儀表。此儀表可顯示并保存從壓力范圍為30、150、300 psi 的選裝壓力傳感器獲取的壓力讀數。支持的測量單位包括 bar、psi、Kg/cm2 、mmHg、in Hg、米水柱、英寸水柱、標準大氣壓、hPA 和 kPA。記錄的數據讀數保存在 SD 卡中,以便傳輸到計算機上。此外，RS232 接口允許向計算機傳輸數據。該儀表在交付前均經過完整測試及校準，只要妥善使用，您便可常年享受其可靠服務。

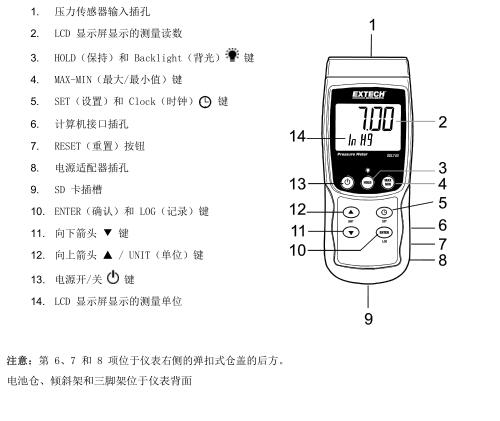

二、EXTECH SDL700 儀表圖示 ：

三、EXTECH SDL700 規格特征 ：

顯示屏  背光 LCD；LCD 尺寸：52 x 38mm (2 x 1.5”)
狀態指示符  超量程蜂鳴聲和低電量顯示圖標
傳感器類型  適用 100mV 全量程壓力傳感器
可用傳感器：30、150 和 300psi
測量單位  Bar、psi、Kg/cm2 、hPA、mm Hg、in Hg、米水柱、kPA、英寸水柱、ATP
精確度（米）  ±（0.5% 讀數+ 1d） 環境溫度為 23°C (± 5°C)時
數據記錄儀采樣率  自動記錄：從 1 秒至 9 小時。
手動記錄：將采樣率設置為 0 秒。
存儲卡  SD 存儲卡；1G 到 16GB 大小
數據保持  凍結顯示的讀數
內存調用  記錄并調用最大和最小讀數
顯示屏更新速率  約 1 秒
數據輸出  RS-232 / USB PC 計算機接口
工作溫度  0 到 50 ° C（32 到 122 ° F）
工作濕度  最大 85% 相對濕度
電源自動關閉  不活動超過 10 分鐘（可禁用）
電源  六 (6) 節 1.5 VDC 電池（選配 9V 交流適配器）
耗電量  常規運行（背光和數據記錄儀關閉）：約 5mAdc
背光關閉數據記錄儀開啟：約 25mAdc
若背光開啟，需增大約 12mAdc
重量 343g (0.75 lbs.)，含電池；241g (0.53 lbs.)，不含電池
尺寸  182 x 73 x 47.5mm (7.1 x 2.9 x 1.9”)
接受范圍為30,150,300psi（換能器另售）的可互換換能器，
儀表自動感應插入式傳感器的量程和校準
顯示10種壓力單位
用于零功能的偏移調整進行相對測量
可調數據采樣率：1秒至8小時：59分鐘：59秒
手動存儲99個讀數，通過2G SD卡存儲20M讀數
大背光雙LCD顯示屏
記錄/調用MIN，MAX，數據保持，自動關機
配備6節AA電池，SD卡和硬便攜包（傳感器另售）

四、EXTECH SDL700 操作說明 ：

設置模式
基本設置一覽
要查看儀表關于時間、日期和數據記錄采樣率的當前配置，請短時按下 SET 按鈕。儀表現在將快速連續顯示配置。如果首次嘗試時丟失信息，只需再次按下 SET 按鈕，直到顯示所有信息。
訪問設置模式
1.  長按 SET 按鈕至少 1.5 秒，以進入設置菜單。
2.  短時按下 SET 按鈕可逐一跳過可用參數。參數類型顯示在 LCD 顯示屏底部，當前選擇的參數類型顯示在頂部。
3.  要切換顯示參數時，可使用箭頭鍵來更改設置。按下 ENTER 按鈕確認更改。
4.  長按 SET 按鈕至少 1.5 秒，以退出設置模式。請注意，如果在 7 秒內沒有任何鍵按下，儀表將自動退出設置模式。
5.  可用設置參數如下所示。此列表還提供了其他詳細信息：
dAtE  設置時鐘（年/月/日；時/分/秒）
SP-t  設置數據記錄儀采樣率（時/分/秒）
PoFF  自動斷電管理（啟用或禁用自動斷電功能）
bEEP  設置蜂鳴聲開/關
dEC  設置數字格式；美國（小數：20.00）或歐洲（逗號：20,00）
Sd F  格式化 SD 存儲卡
tYPE  選擇壓力范圍類型（ 2、5、10、20、50、100、200 和 400 Bar ）
設置時鐘時間
1. 訪問  dAtE 參數。
2. 使用箭頭按鍵更改值
3. 使用 ENTER（確認）鍵可逐一跳過這些范圍。
4. 按住 SET 按鈕至少 1.5 秒退出正常工作模式（或只需等待 7 秒儀表將自動切換到正常工作模式）。
5. 即使儀表關機，時鐘也將保持準確時間。不過，如果電池電量耗盡，必須在安裝新電池后重置時鐘。
設置數據記錄儀的采樣時間（速率）
1. 訪問  SP-t 參數。
2. 采樣率最短可設置為“0”秒（手動記錄模式），最長為 8 小時 59 分 59 秒。
3. 使用 ENTER 按鈕瀏覽小時、分鐘和秒位數組，然后使用箭頭鍵更改位數值。
4.  按下 ENTER 按鈕確認條目。
5. 按住 SET 按鈕至少 1.5 秒退出正常工作模式（或只需等待 7 秒儀表將自動切換到正常工作模式）。
