一、EXTECH SDL900 簡單介紹 ：

SDL900是具有自動溫度補償功能的交流/直流磁力計和數據記錄儀。SDL900采用霍爾效應傳感器。該儀表具有1到3600秒的可調數據采樣率。配有帶保護蓋的單軸磁探頭傳感器，SD記憶卡，6節AA電池和硬質手提箱。

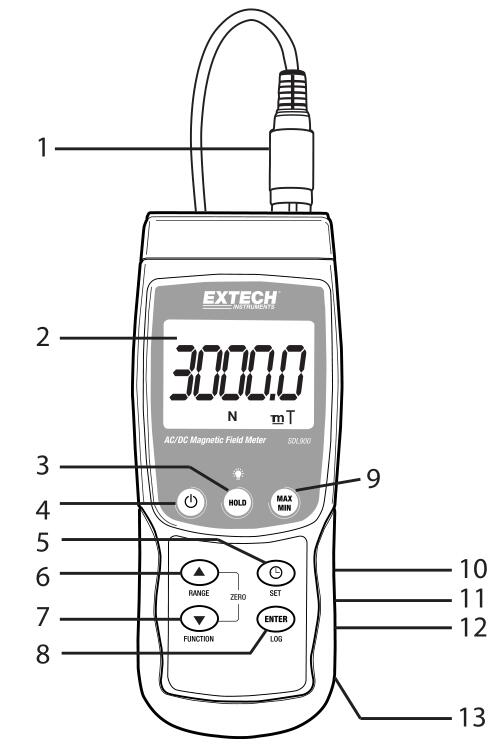

二、EXTECH SDL900 儀表圖示 ：

1.  探頭連接
2.  LCD 顯示屏
3.  保持按鈕
4.  電源按鈕
5.  設置按鈕
6.  量程/向上箭頭按鈕
7.  量程/向下箭頭按鈕
8.  確認/記錄按鈕
9.  最大/最小值按鈕
10. RS-232 輸出端子（側面）
11. 重置按鈕（側面）
12. DC 9V 電源適配器輸入接口（側面）
13. 傾斜架和電池倉（后側）

三、EXTECH SDL900 規格特征 ：

電路  定制單芯片 LSI 微處理器電路
顯示屏 (LCD) 尺寸  52 x 30mm (2.04 x 1.18 in.)
測量單位  mT  毫特斯拉   G  高斯
頻率響應  交流測量：50 Hz / 60 Hz
傳感器  霍爾傳感器
數據錯誤代碼
≤ 0.1 % 保存總數據的誤差（常規）
電場方向  單軸
顯示采樣時間  約 1 秒
工作溫度  0 至 50°C（32 至 122 °F）
工作濕度  相對濕度低于 85%
數據輸出  RS 232/USB PC 序列接口
電源  6 x 堿性或碳鋅 1.5 V AA 電池   直流 9V 適配器輸入（可選）
重量（儀表和探頭）  303g (10.7 oz.)
尺寸  主儀表：182 x 73 x 47.5 mm (7.1 x 2.9 x 1.9 in.)  探頭：195 x 25 x 19 mm（7.68 x 0.98 x 0.75 in.）
應用廣泛，適合工業、機械、材料、電氣、實驗室和現場使用
直流和交流磁場測量
南北極指示
自動溫度補償
歸零按鈕，用于直流磁場功能
獨立探頭，用于便捷遠程測量
RS232/USB 計算機接口
微處理器電路確保最大準確率，并提供高級功能
重型緊湊外殼，帶硬質便攜箱
自動關機功能，延長電池使用壽命
實時 SD 存儲卡數據記錄
內置時鐘和日歷
手動數據記錄
易讀 LCD 顯示屏，帶綠色背光
數據保持和最小/最大值紀錄功能

四、EXTECH SDL900 操作說明 ：

交流/直流磁場測量
按住 電源按鈕至少兩秒，打開儀表。按住 功能按鈕來選擇直流或交流磁場測量。按住 量程按鈕直至選定所需量程（1 或 2）。選擇所需測量單位（mT 或 G）。對于直流磁場測量，顯示屏將顯示 N N 或  S 指示。對于北極，將顯示 N N 指示。同樣，對于南極，將顯示 S S 指示。對于交流磁場測量，顯示屏將顯示  AC 指示。顯示屏將顯示 N或 S S 指示。
注意： 當儀表打開后，顯示屏將顯示非零值；這是因為環境干擾。在測量前，將探頭設置到絕佳位置。要使顯示屏歸零，按住 ▲ 和 ▼ 按鈕直至顯示屏顯示“0 0”值，顯示屏將閃爍 ZERO 指示。儀表現在歸零。
數據保持
測量期間，按下  HOLD 按鈕可凍結讀數。測量值將凍結，LCD 將顯示  HOLD 符號。再次按下  HOLD 按鈕來釋放數據保持功能。
數據記錄（最大和最小讀數）
按下  REC 按鈕啟動數據記錄功能。LCD 將顯 REC 符號。再次按下  REC 按鈕，將顯示 REC MAX符號和最大讀數值。再次按下  REC 按鈕將顯示最小值。LCD 還將顯示  REC MIN 符號。要退出此模式，按住 REC 按鈕兩秒。儀表將返回正常操作模式。
注意：當直流磁場測量處于  RECORD 模式中時，儀表無法從北極更改到南極，反之亦然。
