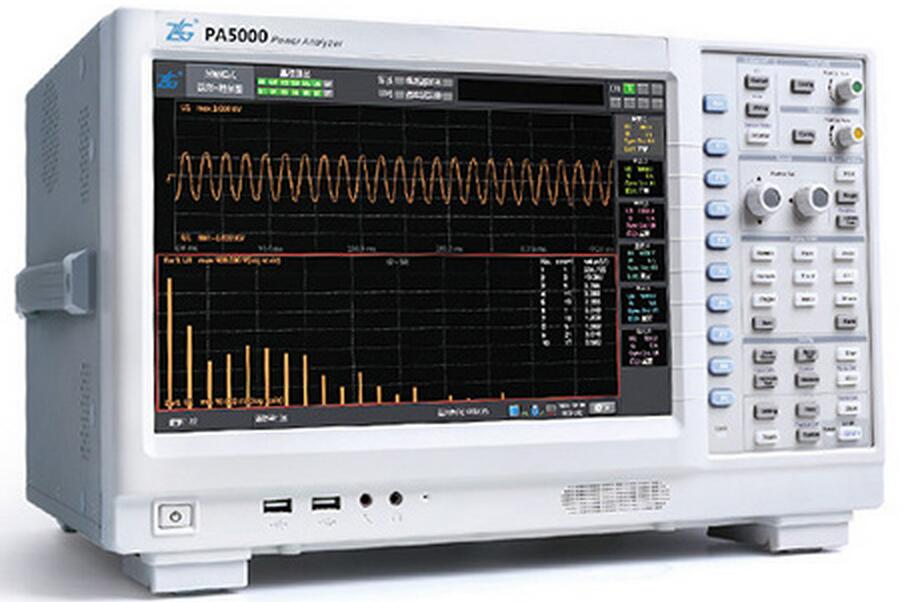

顛覆傳統的企業級功率分析儀
企業研發測試無與倫比

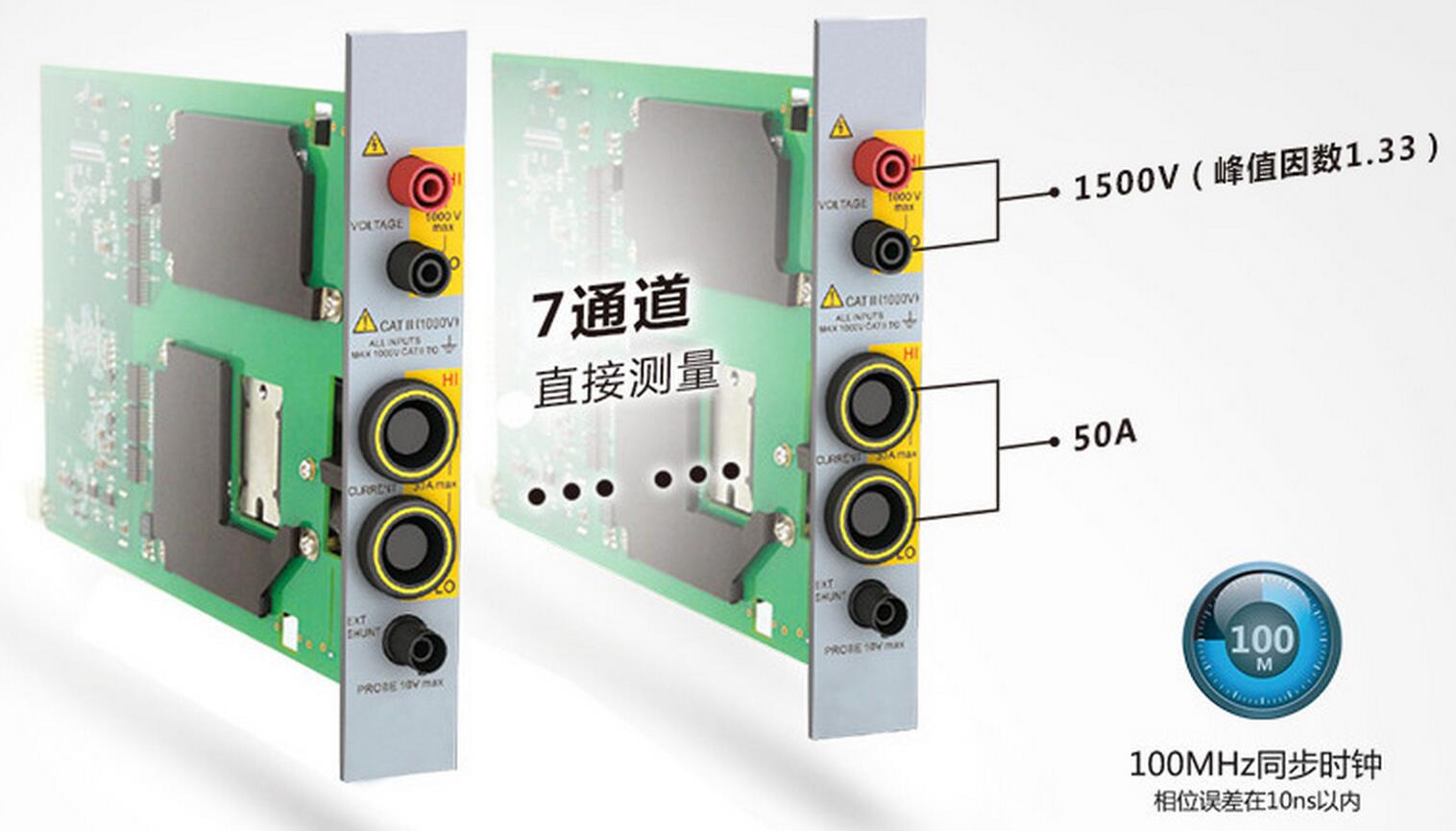

1500V（峰值因數1.33），7通道直接測量
PA5000功率分析儀采用了高穩定度溫度補償?shù)?00MHz同步時鐘，避免了溫漂帶來的測量誤差，使每個通道的相位誤差都在10ns以內，保證了有功功率及功率因數測量精度。

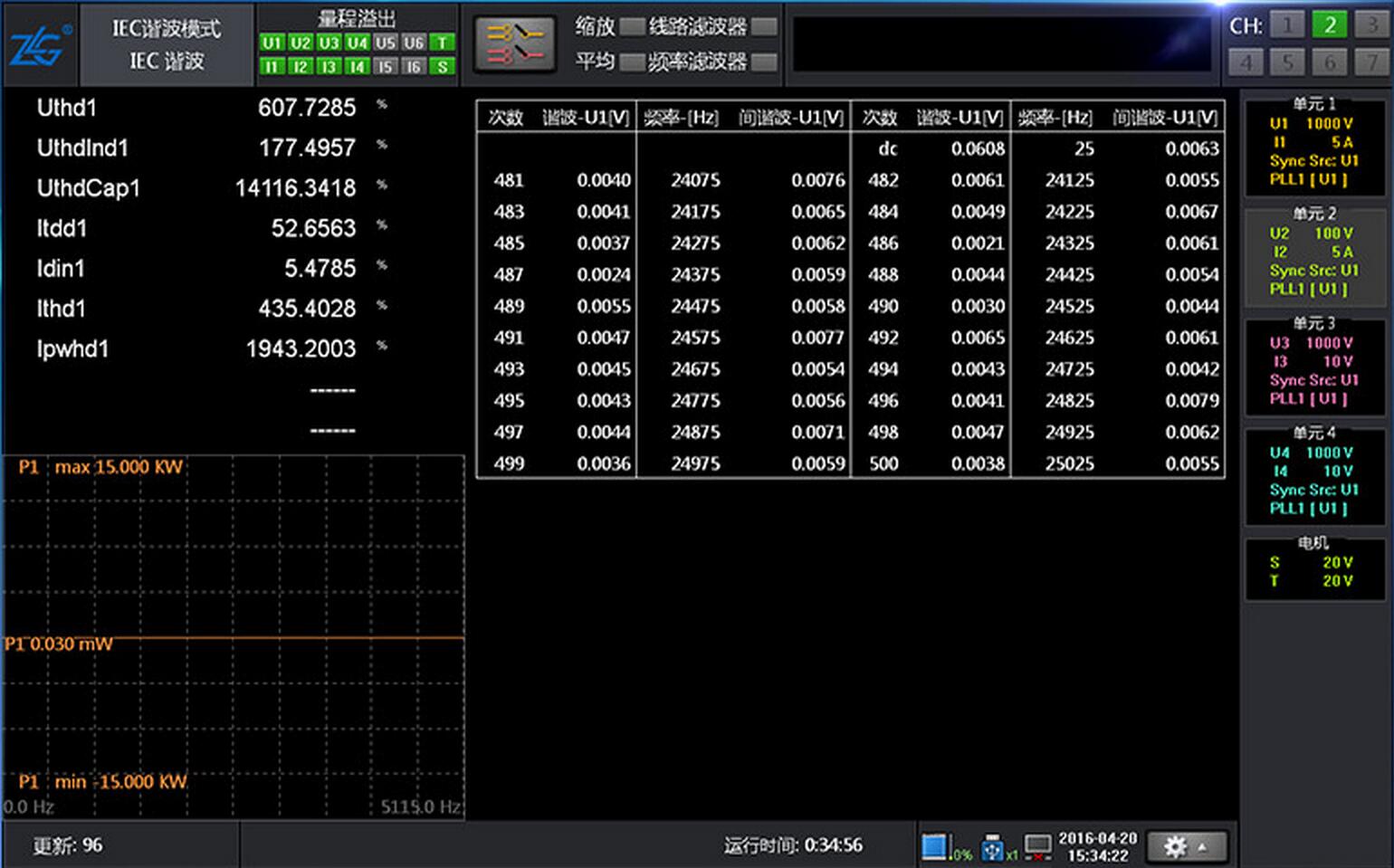

500次諧波測量
PA5000功率分析儀帶寬高達5M、采樣率可達2MS/s，可以測量高達500次諧波，并有多種組合顯示方式能同時顯示各次諧波含量，用戶可在菜單中打開“前十大諧波功能”查看所有諧波中能量最高的前十大諧波。不僅如此，為了方便用戶進行更細致的分析，我們加入了FFT模式諧波分析功能，用戶可以查看每一個頻點的數值，并查看每次間諧波的數據。

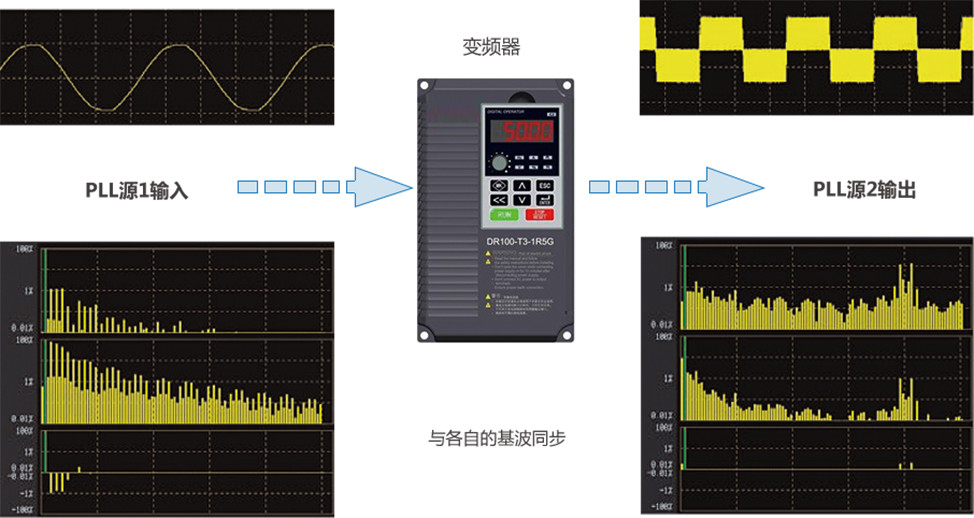

雙PLL源倍頻技術
PA功率分析儀通過引入PLL硬件電路，使采樣頻率和信號頻率同步，以獲得準確的諧波測量結果。并且此功能在PA8000與PA5000功率分析儀上做出了升級，支持雙PLL源，用戶可為不同的測量通道選擇不同的PLL源，便于同時對輸入、輸出信號的諧波進行對比分析。
詳情見光伏風電行業應用

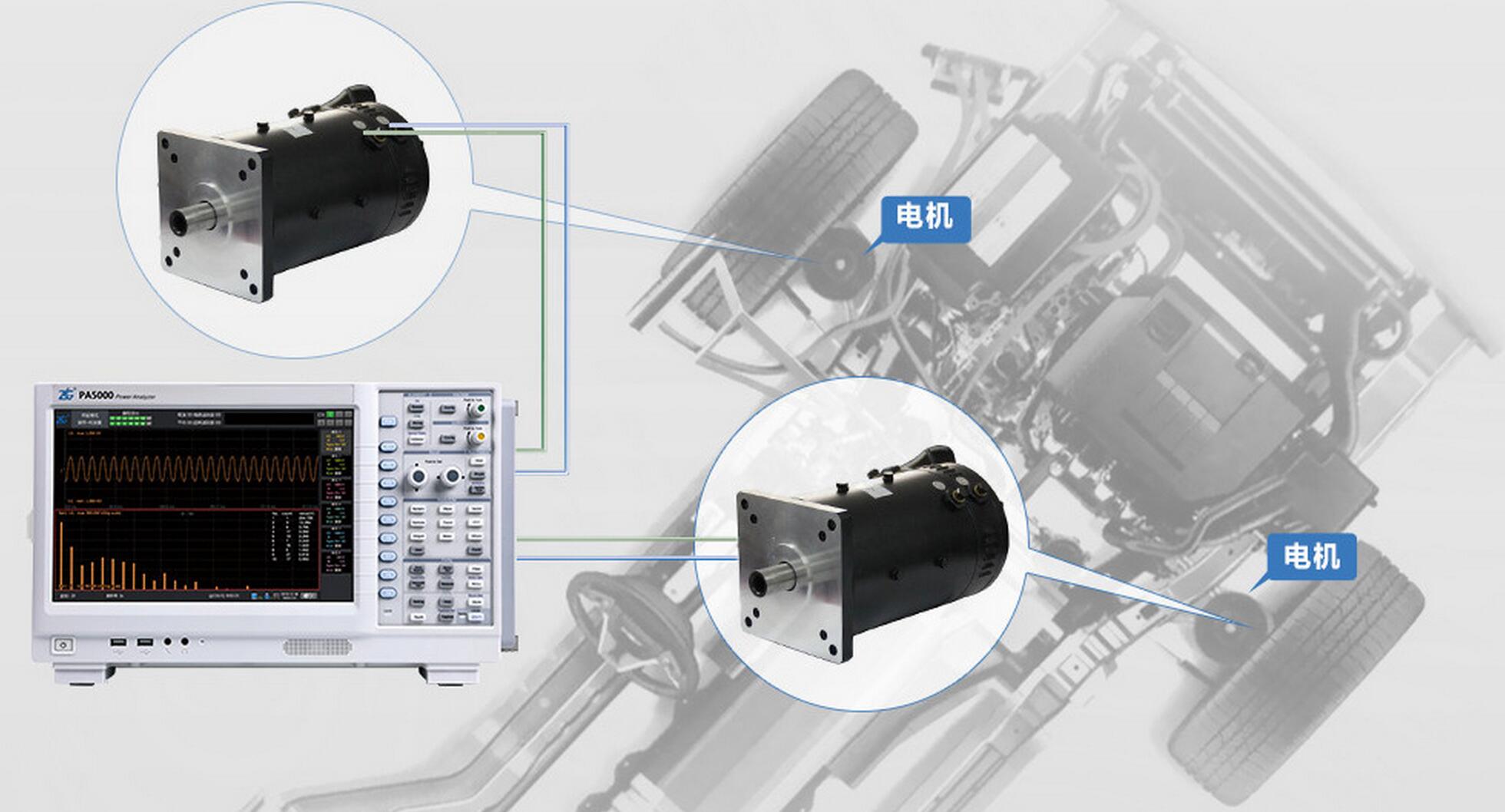

多電機測試
PA5000功率分析儀可在7張功率板卡中任選一張或幾張升級為電機測試板卡（PA8000、PA5000均可以選擇多路電機板卡），功率板卡配合電機板卡可以同時對電動汽車內部的變速箱（變頻器）和電機進行聯調測試，用戶將可以更加準確的同時測量電機系統的整體性能。
PA5000功率分析儀詳細參數表
輸入?yún)?shù)：
| 輸入?yún)?shù) | 參數描述 | ||
| 測量量程 | 電壓 | 1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V，1500V（峰值因數1.33） | |
| 電流 | 直接輸入 （峰值因數為 3） | ||
| 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | |||
| 50A:1A、2A、5A、10A、20A、50A | |||
| 傳感器輸入（峰值因數為 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 連續最大允許輸入值 | 電壓 | 峰值 2000V 或 RMS 值 1300V，取兩者較小值 | |
| 電流 | 直接輸入 | ||
| 5A：峰值 15A 或 RMS 值 6.5A，取兩者較小值 | |||
| 50A: 峰值90A 或RMS 值55A，取兩者較小值 | |||
| 傳感器輸入 | 峰值不得超過量程的 4 倍，有效值不得超過量程的2倍 | ||
| 瞬時最大允許輸入值（≤ 1s） | 電壓 | 峰值 3000V 或 RMS 值 1500V，取兩者較小值 | |
| 電流 | 直接輸入 | ||
| 5A：峰值 22.5A或 RMS 值 10A，取兩者較小值 | |||
| 50A：峰值100A 或RMS 值60A，取兩者較小值 | |||
| 傳感器輸入 | 峰值不得超過量程的 5 倍，有效值不得超過量程的3倍 | ||
| 輸入阻抗 | PA5000 |
| 電壓輸入阻抗 | 輸入電阻：2MΩ，輸入電容：10pF |
| 電流輸入阻抗 | 5A:輸入電阻：100mΩ，輸入電感：0.07μH 50A:輸入電阻：5mΩ，輸入電感：0.07μH |
| 傳感器電壓輸入阻抗 | 輸入電阻：1MΩ，輸入電容：45pF |
| 輸入?yún)?shù) | PA5000 |
| 輸入帶寬 | DC，0.1Hz~5MHz |
| 采樣率 | 2MS/s |
| 最大連續共模電壓 | 1000Vrms |
精度：
| 輸入信號頻率范圍 | PA5000(5A板卡) | |
| 電流/ 電壓/ 傳感器 | 功率 | |
|---|---|---|
| DC | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10+0.10 | 0.20+020 |
| 30Hz ≤ f ＜ 45Hz | 0.10+0.10 | 0.10+0 .20 |
| 45Hz ≤ f ＜ 66Hz | 0.10+0.05 | 0.10+0.05 |
| 66Hz ≤ f ＜ 1KHz | 0.10+0.10 | 0.20+0.10 |
| 1KHz ≤ f ＜ 10KHz | 0.15+0.10 | 0.30+0.10 |
| 10KHz ≤ f ＜ 50KHz | 0.20 + 0.10 | 0.30 + 0.20 |
| 50KHz ≤ f ＜ 100KHz | 0.50 + 0.30 | 0.70+0.50 |
| 100KHz ≤ f ＜ 500KHz | （0.004f+0.8）+0.50 | （0.004f+0.8）+0.50 |
| 500KHz ≤ f ≤ 1MHz | （0.01f-2.2）+1.0 | （0.042f-12）+2.0 |
| 輸入信號頻率范圍 | PA5000(50A板卡) | |
| 電流/ 電壓/ 傳感器 | 功率 | |
|---|---|---|
| DC | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10+0.10 | 0.20+020 |
| 30Hz ≤ f ＜ 45Hz | 0.10+0.10 | 0.10+0 .20 |
| 45Hz ≤ f ＜ 66Hz | 0.10+0.05 | 0.10+0.05 |
| 66Hz ≤ f ＜ 1KHz | 電壓/ 傳感器：0.10+0.10 電流直接輸入：0.20+0.10 | 0.20+0.10 |
| 1KHz ≤ f ＜ 10KHz | 電壓/ 傳感器：0.15+0.10 電流直接輸入：（0.10f+0.2）+0.10 | 電壓/ 傳感器：0.30+0.10 電流直接輸入：（0.10f+0.2）+0.20 |
| 10KHz ≤ f ＜ 50KHz | 電壓/ 傳感器：0.20+0.10 電流直接輸入：（0.10f+0.2）+0.10 | 電壓/ 傳感器：0.30+0.20 電流直接輸入：（0.10f+0.2）+0.20 |
| 50KHz ≤ f ＜ 100KHz | 電壓/ 傳感器：0.50+0.30 電流直接輸入：（0.10f+0.2）+0.10 | 電壓/ 傳感器：0.70+0.50 電流直接輸入：（0.30f-9.5）+0.50 |
| 100KHz ≤ f ＜ 200KHz | 電壓/ 傳感器：（0.004f+0.8）+0.50 電流直接輸入：（0.05f+5.0）+0.50 | 電壓/ 傳感器：（0.02f-0.3）+1.0 電流直接輸入：（0.09f+11）+1.0 |
| 200KHz ≤ f ＜ 500KHz | 電壓/ 傳感器：（0.004f+0.8）+0.50 | 電壓/ 傳感器：（0.02f-0.3）+1.0 |
| 500KHz ≤ f ≤ 1MHz | 電壓/ 傳感器：（0.01f-2.2）+1.0 | 電壓/ 傳感器：（0.042f-12）+2.0 |
功率分析儀的測量精度是在以下條件給出：溫度：23±1℃；濕度：30~70%R.H.；輸入信號：正弦波；共模電壓：0V；預熱后, 線路濾波器： OFF。λ(功率因數)： 1。峰值因數：3。預熱30分鐘后，f是頻率。數據更新率：500ms。
顯示：
| 顯示參數 | PA5000 |
| 顯示器 | 12.1 寸彩色液晶 |
| 分辨率 | 1280×800 像素 |
| 觸摸屏 | 支持觸摸屏操作 |
| 顯示更新 | 與數據更新率相同 |
儲存：
| 內部固態硬盤容量 | 60G 存儲空間，支持長時間存儲：大于 1 萬小時 ( 常規 ) |
| USB 存儲接口 | 支持 USB 存儲接口 |
測試功能 / 測試條件：
| 數據更新率 | 從 10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中選擇 |
| 顯示更新率 | 與數據更新率相同 |
| 響應時間 | 與數據更新率相同 |
諧波測量（PLL同步源法：
| PLL源的基波頻率 | 采樣率（S/s） | 相對FFT數據長 | 最大諧波分析次數 | 采樣點數 |
| 度的窗口寬度 | ||||
|---|---|---|---|---|
| （基波頻率） | ||||
| 0.5~1Hz | f×8192 | 1 | 500 | 8192 |
| 1~5Hz | f×4096 | 2 | 500 | 8192 |
| 5~10Hz | f×2048 | 4 | 500 | 8192 |
| 10~640Hz | f×1024 | 8 | 500 | 8192 |
| 640~1.28kHz | f×512 | 16 | 255 | 8192 |
| 1.28kHz~2.56kHz | f×256 | 32 | 100 | 8192 |
| 2.56kHz~5kHz | f×128 | 64 | 50 | 8192 |
電機功能-模擬量輸入?yún)?shù)
| 輸入方式 | 安全BNC、浮地、隔離、TORQUE 與SPEED 的A、B、Z 間的電氣隔離 |
| 輸入阻抗 | 1MΩ±100kΩ |
| 量程 | 1V、2V、5V、10V、20V |
| 截止頻率（可配置） | 100Hz，10kHz，50kHz，OFF |
| 有效測量范圍 | ±110% |
| 最大允許電壓 | ±22V |
| 最大共模電壓 | ±42Vpeak |
| 位數 | 16bit |
| 采樣速率 | 200kHz |
| 同步源 | U1~U6/I1~I6/EXT |
| 精度 | ±(0.05% 讀數 + 0.05% 量程) |
| 溫漂 | ±0.03% 量程/℃ |
電機功能-脈沖頻率輸入?yún)?shù)：
| 輸入方式 | 安全BNC、浮地、隔離、TORQUE 與SPEED 的A、B、Z 間的電氣隔離 |
| 輸入阻抗 | 1MΩ±100kΩ |
| 頻率范圍 | 1Hz~1MHz |
| 輸入振幅范圍 | ±22Vpeak |
| 最大共模電壓 | ±42Vpeak |
| 有效振幅 | 1V |
| 最小高脈寬 | 2.5μS以上 |
| 精度 | ±(0.05% 讀數 + 1mHz) |
FFT 運算功能：
| PA5000 | ||||||||
| 采樣率 / 記錄長度 | 1k 點 | 5k 點 | 10k 點 | 50k 點 | 100k 點 | 200k 點 | 400k 點 | 500k 點 |
| 2MS/s | 0.5ms | 2.5ms | 5ms | 25ms | 50ms | 100ms | 200ms | 250ms |
| 1MS/s | 1ms | 5ms | 10ms | 50ms | 100ms | 200ms | 400ms | 500ms |
| 500kS/s | 2ms | 10ms | 20ms | 100ms | 200ms | 400ms | 800ms | 1s |
| 250kS/s | 4ms | 20ms | 40ms | 200ms | 400ms | 800ms | 1.6s | 2s |
| 100kS/s | 10ms | 50ms | 100ms | 500ms | 1s | 2s | 4s | 5s |
| 50kS/s | 20ms | 100ms | 200ms | 1s | 2s | 4s | 8s | 10s |
波形采樣數據保存功能：
| 存儲項 | 電壓波形、電流波形、運算波形、FFT 運算數據、轉速、扭矩的模擬量、諧波數據、自定義函數 |
| 儲存模式 | 常規、實時、積分同步、條件觸發 |
| 數據類型 | 數值、波形、數值 + 波形 |
| 文件類型 | CSV 格式、PAD 格式 |
| 存儲 | 內部電子盤、U 盤 |
積分功能：
| 模式 | 可選擇手動、標準、連續、實時標準、實時循環模式 |
| WP± 模式 | 充電/ 放電、買電/ 賣電 |
| 計時器 | 設置定時器，能夠自動停止積分。0000h00m00s~10000h00m00s |
| 計數停止 | 積分時間達到最大積分時間(10000 小時)，或積分值達到最大/ 最小顯示積分值(±999999M)，保持積分時間和積分值并且停止積分 |
| 精度 | ±( 功率或電流精度 + 時間精度 ) |
| 時間精度 | ± 讀數的 0.02% |
