AQ6375B是一款波長可覆蓋2μm以上范圍的長波長臺式光譜分析儀。 它專為一直苦于無長波長測量?jī)x器可用的工程師和研究人員而設計， 在實現了高精度、 高分辨率和高靈敏度測量的同時， 可以提供全面的分析功能， 從而可省去校準步驟和開發外部分析軟件的麻煩。

發掘AQ6375B的特長

AQ6375B具備研發和生產波長范圍從電信波段到2.4μm的光器件所必須的功能。 沒有哪款測量系統可以做到它這樣， 既能實現高性能又能達到方便使用的目的。

• 波長范圍： 1200~2400nm

• 6種波長分辨率設置： 50pm~2nm

• 超寬可測功率范圍： -70dBm~+20dBm

• 波長精度： ±0.05nm

• 動態范圍： 55dB

• 快速測量： 100nm跨度只需0.5s

• 水平刻度也可用波長數(cm-1)

• 12種內置分析功能將各類熱門應用一網打盡

• 數據記錄功能

• 平滑功能

• 凈化功能

• 適用于高階衍射光的內置截止濾波器

新特點

凈化功能

AQ6375B擁有高分辨率和高靈敏度， 因此可以用它檢測空氣中是否存在水分子。 水汽可以在近紅外光譜區域檢測出來， 在該特殊區域?qū)嶋H被測設備的光譜特性可以被重疊或掩蓋。

通過后面板的端口向單色鏡不斷輸送純凈的凈化氣體氮?dú)猓?AQ6375B可以降低水汽吸收影響， 提供比以往更高的可靠性和測量精度。

適用于高階衍射光的內置截止濾波器

由于使用了衍射技術， 單色鏡在某些情況下會產生高階衍射光， 波長等于輸入波長的整數倍。

利用內置濾波器將輸入光截止到1150nm以下， 這樣可極大降低測量時高階衍射光的影響。 因此， 測量數據非常可靠， 并且可復制測試中的真實信號。

快速測量： 100nm跨度只需0.5s

靈敏度設為NORM_AUTO(-60dBm)。

與標準掃描模式相比，掃描速度至少可以提高兩倍， 僅在標準靈敏度上犧牲2dB。

波長范圍： 1200~2400nm

AQ6375B不但覆蓋電信波長區域， 也覆蓋SWIR區域， 用于環境檢測和醫療應用。

超寬可測功率范圍： -70dBm~+20dBm

適合測量不同應用領域使用的高功率源和低功率源。

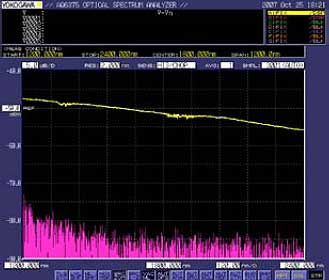

一個白色光源的光譜 (黃色)和AQ6375B的背景噪音(紫色)


波長精度： ±0.05nm

由于內置校準功能和波長參考源， 維護起來非常方便。

動態范圍： 55dB

6種波長分辨率設置： 50pm~2nm

可以讓用戶根據DUT特性選擇最佳值。

水平刻度也可用波長數(cm-1)

除了常用的波長(nm)和頻率(THz)外， 還可用波長數(cm-1)。

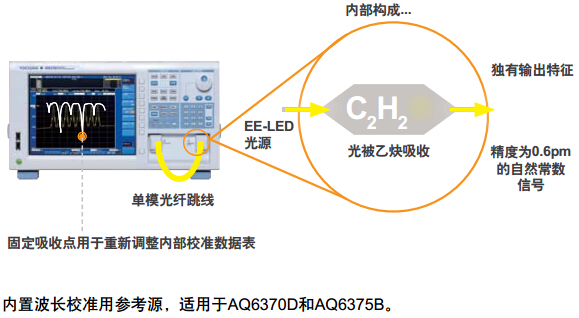

內置校準源

環境溫度變化、 振動和沖擊將影響光譜分析儀等光學精密產品的測量精度。 為了讓OSA可以一直提供精確的測量， YOKOGAWA OSA都配有校準專用光源。

校準過程是完全自動的， 只需兩分鐘即可完成。 它包括：

• 光軸對準調節功能： 可以自動對準單色鏡的光路， 以確保功率精度。

• 波長校準功能： 通過參考源可以自動校準光譜分析儀，以確保波長精度。

自由空間光輸入

光輸入結構專為AQ6370系列而設計， 可以最有效地保證高耦合效率和測量可重復性， 并且無需保養。

自由空間光輸入可以實現：

• 雙重目的： 可同時處理單模光纖和多模光纖(高達800μm芯徑)。 同時， 不會因?yàn)閱文９饫w和多模光纖不匹配引起過高的插入損耗。

• 多功能： 可同時連接/計算機和/A計算機連接器

• 無憂： 不會因?yàn)楣饫w耦合不準確而損壞內部光纖

• 免維護： 內部光纖不會弄臟
