橫河憑借著在光測試測量領域擁有的廣泛客戶經驗，設計出了世界上可靠性最高且廣泛通用的光波長計。 AQ6150系 列具有特定的技術特點，完全有能力測量光子技術應用中使用的各種設備和系統，可以說是最有效和高成效的光波長測量儀器。
橫河AQ6150系列可以滿足光通信行業研發以及生產過程中特定的光波長測試測量需求。

波長精度高達±0.2ppm

AQ6150系列一共有兩個機型。其中， AQ6151B是高精度型光 波長計，波長精度高達±0.2ppm，可以滿足最高級別的精度 測量要求。 AQ6150B是標準型光波長計，波長精度可達 ±0.7ppm，適用于對精度要求不高的測量應用，價格更加實 惠。
AQ6150系列具有實時校準功能，通過來自內置波長參考光源 的高穩定性參考信號，確保了測量的長期穩定性。

支持CW、調制收發器和光濾波器測量

光收發器和光傳輸系統的光輸出是通過10G和25Gbps的傳輸 頻率進行調制的。內置的光譜分析功能采用了FFT技術，可以 測量被調制后的展寬信號。
除了常規CW光模式外， AQ6150系列還有調制光模式。調制光 模式通過分析光譜從而獲得被調制光的中心波長，可以用于測 量帶通濾波器、 AWG和WSS等光濾波器的中心波長。

同時測量多達1024個波長

AQ6150系列可同時、快速、準確測量單一輸入信號多達1024 個不同的波長，最小間隔僅為5GHz。這就意味著無論現在還 是將來， AQ6150系列光波長計都可以滿足WDM傳輸系統開發 和生產領域的測試需求。
利用光耦合器匯合多個激光模塊或光收發器并一次性測量所有 信號，多波長測量功能還有助于在單一波長激光器件的生產中 提高效率并降低成本。

低功率輸入的同時保持高性能

通過自動增益控制(AGC)功能， AQ6150系列可以在據輸入信號 功率的基礎上自動調整電子放大器的增益。這有助于最大限度 提高波長精度和測量速度，即使輸入信號功率低至-40dBm。

提高生產力

高速測量提高生產吞吐量

可調光源和可調光收發器的調整和界定需要對每個器件進行幾 百次波長測量。能否提高生產吞吐量，高速測量和快速處理能 力是至關重要的。

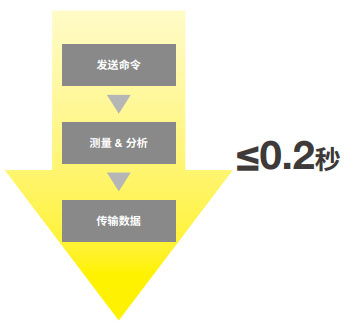

無論是AQ6150B還是AQ6151B，測量、分析并將結果傳至PC 均僅需0.2秒。這一速度比橫河之前的AQ6150和AQ6151快2 倍，極大地提高了生產吞吐量。在重復測量模式下， AQ6150 系列每秒可以完成10個測量，非常適合實時監視波長的同時對 光器件進行調整。

輕松升級測試系統

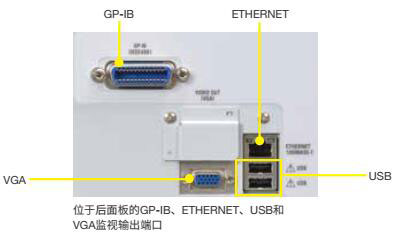

通過ETHERNET、 GP-IB等遠程控制接口， AQ6150系列可以 輕松建立自動測量系統。
遠程命令設置符合可編程儀器標準命令接口規范(SCPI: standard command set for programmable instruments)。
因此，如果客戶正在使用YOKOGAWA AQ6140系列或其他符 合SCPI規范的光波長計，可以輕松地升級現有測量系統，無需 改變測量程序。

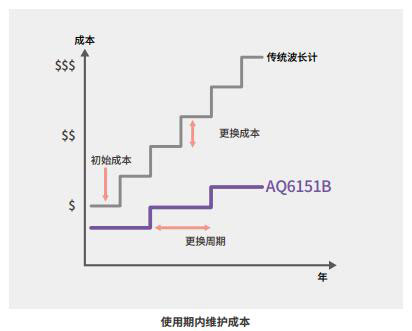

降低使用期內維護成本

傳統波長計的波長參考光源不但故障率高，更換成本也不低。 萬一發生故障或更換參考光源，就必須停工，已成為影響產品 整個生命周期成本的主要因素。
如何解決這一問題成為產品設計的主要目標之一。橫河采用多 維方法解決了這一問題，詳見下圖

• 延長參考光源的使用壽命(MTBF)(最大化水平軸)

• 降低參考光源的更換成本(最小化垂直軸)

友好的用戶界面

通過LAN訪問數據

通過標配的LAN端口，可以輕松訪問內存文件或從PC遠程更新 固件。

使用鼠標直接操作

• 使用USB鼠標可以輕松、直觀地改變測量條件，執行分析和 修改光譜顯示范圍。

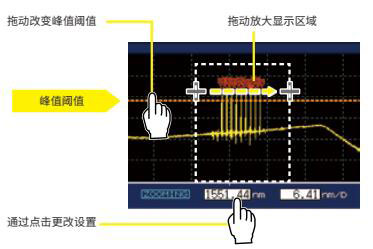

• 在光譜顯示中，簡單的點擊和拖動就可以放大或移動波形 圖。還可以用同樣的方式移動峰值閾值線、峰值檢測的閾 值。

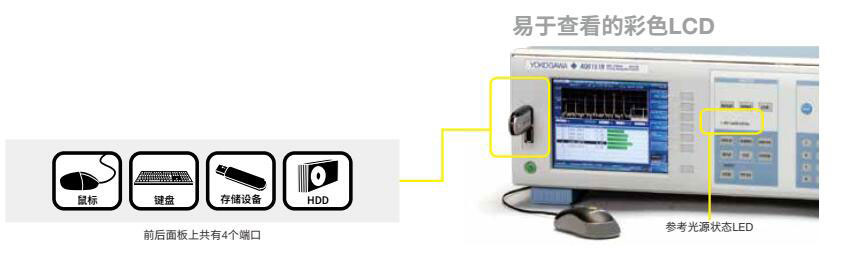

USB端口

• 兼容USB數據存儲設備、鼠標和鍵盤。

• 創建測試結果時，用戶可以通過文件功能將數據和屏幕快照 保存到內部存儲器或USB存儲設備。只要按位于前面板上的 屏幕打印按鈕(PRT SCN)，就可以保存屏幕快照。

豐富的顯示模式

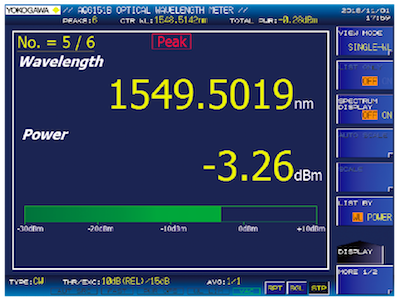

單波長模式

單波長模式采用大號易讀字體顯示最高峰值或任意峰值的波長和功率。這樣，即使將儀器擺放在測試系統的最上端，也可以清晰查看數值。

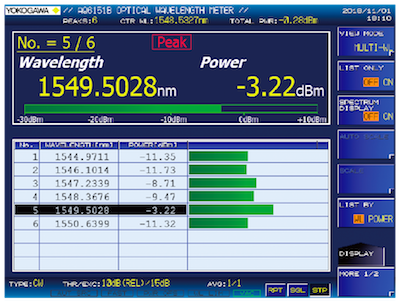

多波長模式

多波長模式用列表顯示多個波長和功率，并在列表上方顯示最 高峰值或任意峰值的波長和功率。也可以在屏幕上只顯示列表，從而盡可能多地顯示通道數。

波長差模式

波長差模式可以計算和顯示波長河功率峰值與參考峰值之間的 差值，有助于確定峰值間隔。

多種測量單位

以下測量單位可供選擇:

• 波長: 波長、頻率(THz)或波長數(cm-1)

• 功率: dBm、 mW或μW

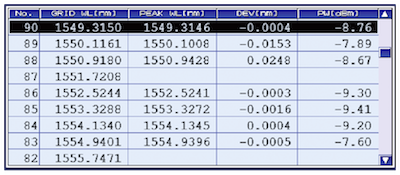

Grid模式

顯示已所設置的Grid波長為中心的設置搜索區域內Grid波長與測量波長之間的偏差。

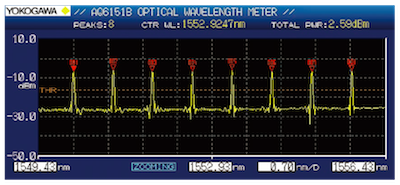

光譜顯示

AQ6150系列可以顯示由快速傅立葉變換(FFT)算法得到的光譜波形。可以確定測量條件，并在確認實際光譜的同時排查測量故障。
在列表上選擇峰值后，峰值自動跳到光譜窗口的中心位置，查看起來更加方便、輕松。

無需編程的內置分析功能

AQ6150系列擁有自動測量和分析功能，可以為創建和驗證遠程控制和分析程序節約寶貴的時間和資源。

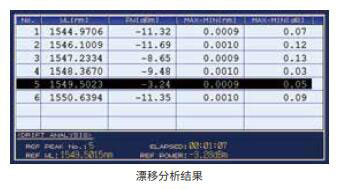

漂移分析

通過漂移分析功能，可以得到多次重復測量所得的各峰值的波長和功率的經年變化情況，包括最大值(MAX)、最小值(MIN)和 變化量(MAX-MIN)。此功能有助于長期穩定性測試和激光器溫度依賴性評價。

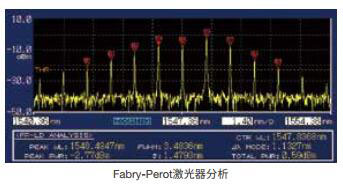

Fabry-Perot激光器分析

可以根據測量光譜即刻分析并顯示FP-LD激光器的評價參數， 結果包括以下數據。
中心波長、總功率、譜寬(FWHM)、模間隔等

平均測量

平均測量是指，根據多次重復測量所得的各個峰值計算平均波長和平均功率。此功能有助于測量調制信號或不穩定信號的不確定度。

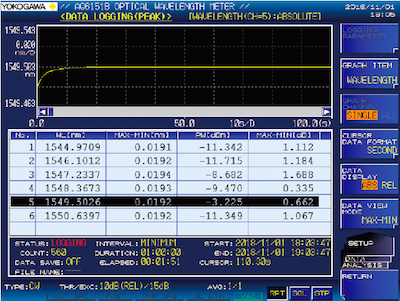

數據記錄功能

每通道可以保存并以表格或圖形的形式顯示多達100001點的測量數據。
此功能有助于長期穩定性測試和溫度循環測試。
