技?術 – LS3300可實現450ppm的高功率精度，100ppm的高功率穩定度及62.5A的大電流輸出。

信?心 – 百年來，橫河始終秉承品質第一， LS3300是一款讓測試工程師放心的高功率精度，高穩定性，寬輸出的交流功率校準儀。

操作性 – LS3300可靈活實現從單相到三相的校準，是高效、快速校準的理想選擇。

LS3300是一款單相交流功率校準儀，可以發生高精度、穩定、寬范圍的輸出電流和電壓。其新特征包括LCD顯示屏和“ STABILIZING功能”，此功能可顯示輸出信號已穩定，確保有效校準。

高精度

AC電壓: ±350ppm
AC電流: ±450ppm
AC功率: ±450ppm
1年內， 10ppm = 0.001%

相位精度

±0.03? (50/60Hz)
單機使用時，輸出電壓和電流之間的相位。

高穩定性

AC電壓、電流: ±50ppm/h
AC功率: ±100ppm/h
在輸出啟動之后的1分鐘 ~ 1小時內

寬輸出范圍

AC電壓: 10mV ~ 1250V
AC電流: 0.3mA ~ 62.5A
頻率: 40 ~ 1200Hz

單相至三相功率校準

LS3300單機設備支持1P2W，多臺LS3300設備支持1P3W、3P3W和3P4W。它可以校準交流電壓/電流、有功/無功功率、功率因數和相位角。

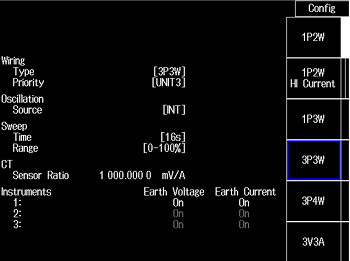

接線系統設置

電流值設置

三相功率的控制與輸出

可以通過BNC線同步多個LS3300設備。然后，主機可以通過USB線連接到主設備，并通過主/從通信調整所有設備上的設置。用戶可以從主設備的前面板設置電壓、電流、功率、功率因數、接線和相位的值，并在LCD的相位圖中查看各相的狀態。三相功率輸出時，如需在主設備上查看其它設備的輸出狀態，可以從 [CONFIG] > [Unit] 鍵的菜單中，確認各設備的輸出。

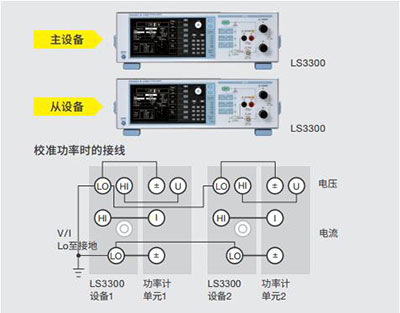

1P3W和3P3W的示例

將接線從3P3W(3V3A)或3P4W更換為1P3W或3P3W時，用戶可選擇使用UNIT2作為T相位基準或使用UNIT3作為S相位基準。 LS3300支持這兩種基準，因?yàn)榛鶞?zhǔn)視各功率計而不同。可根據需要在主設備上設置相應的相位基準。

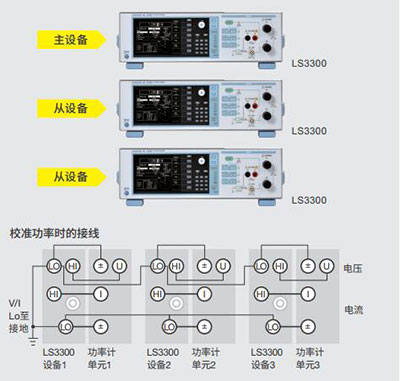

3P3W(三電壓三電流)/3P4W的示例

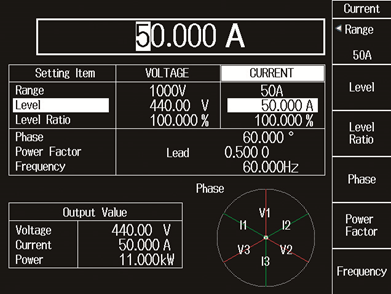

(1) 當輸出三相平衡時

在輸出平衡相位信號的情況下，當用戶修改主設備上的設置時，從設備的值也隨之改變。同步通信允許主設備上的輸出設置更改同步到從設備。如果從設備發生過載等故障，則將該信息傳反饋主設備，然后啟動輸出關閉。

(2) 當輸出三相不平衡信號時

在輸出不平衡相位信號的情況下，用戶可在主設備上設置從設備平衡狀態的條件。然后將相位設置更改為單相，并手動設置從設備各相不平衡相位的條件。

現場校準服務

市場上的其他使用主/從接口的功率校準系統，其從設備不能獨立進行單相輸出。相對而言，每個LS3300都能夠進行獨立的單相輸出，以及同步的三相輸出。其出色的便攜性使現場校準服務成為可能。

最大電流輸出達180A

當用戶同步三個設備并將其輸出并聯的情況下，在接線菜單中指定 [Hi Current] 時，系統最高可以輸出180A。 LS3300可支持需要大電流的設備，如電流傳感器、智能電表等。

AUX輸出校準對象多樣化

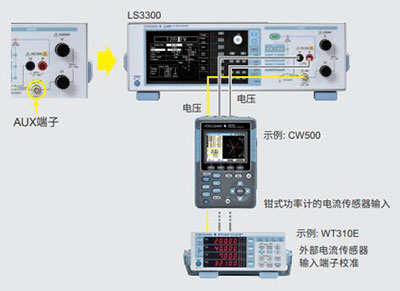

用于工業設備的大電流傳感器和用于監控節能的鉗式功率計在功率測量市場得到廣泛應用。校準鉗式功率計設備或外部電流傳感器輸入(電壓輸出)時，需使用AUX端子。電流傳感器信號(外部傳感器)的電壓輸出范圍為0 ~ 6.25V。)
用戶可以根據電流傳感器的輸出范圍選擇500mV或5V量程。

LCD增強查看功能

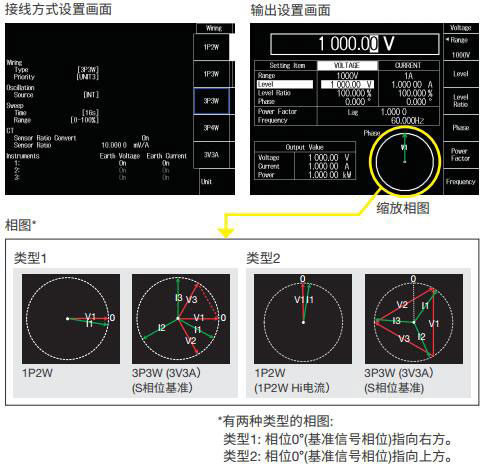

LS3300配有5.7英寸彩色LCD。 LCD可顯示接線和功率設置， 以及所發生波形的相位圖，便于用戶快速方便地查看儀器設置 (如圖所示) 。
用戶還可以在UTILITY菜單中查看設備信息，如序列號、版本 信息和通信設置。
根據電平、電平比和功率因數顯示的電壓、電流、有功功率和 無功功率值均為輸出值。

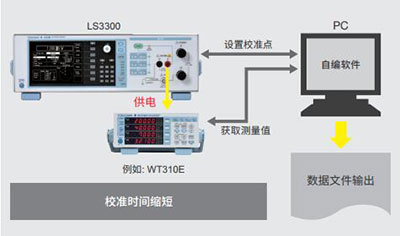

縮短校準時間

(1) 輸出穩定的通知功能

為提高工作效率， LS3300具備一個可以通知用戶輸出已處于穩定狀態的功能。當 STABILIZING 指示在兩秒后從LCD上消失時，表示輸出變得穩定。這樣可以減少處理影響測量精度的瞬態信號所花費的時間。

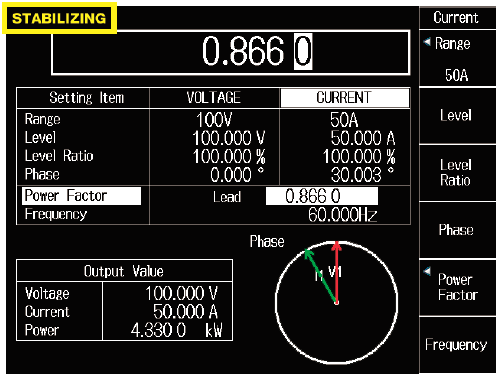

輸出期間“ STABILIZING”指示

校準的安全性

(1) 高電壓通知

這是在設置高電壓量程(300或1000V)時通知用戶危險高壓狀態的功能。當電壓輸出設置為150V或更高時，設備間歇性地發出蜂鳴聲。

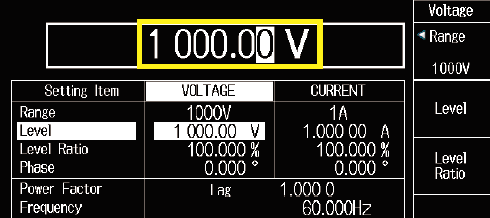

高電壓設置畫面

(2) 跳閘檢測

如果連接了會導致超出輸出范圍的負載，儀器探測到異常負載會執行自我保護。該功能可以監測過電流、過電壓、振蕩、風扇故障和溫度異常。

(3) LINE同步

本產品的輸出頻率可與商用頻率同步。此功能可用于檢查電源的干擾。

通信接口

LS3300標配USB、 Ethernet和GP-IB通信接口，可通過PC進行遠程控制。
