日本圖技graphtec GL980手持式存儲記錄儀介紹：
日本圖技GL980多通道數據記錄儀，原GL900-8記錄儀的升級產品，8通道絕緣輸入記錄新型號GL980可實現高速 1MS/s 的同步采樣，可以高效測量電壓、電流、溫度、壓力、流量和邏輯信號。GL980有強大的存儲空間，機器內置4G內存，還可以外接SD卡，記錄時間長存一年以上。
日本圖技graphtec GL980手持式存儲記錄儀應用：
汽車/鐵路/航空/宇宙等運行/飛行實驗、鋼鐵等生產中的探傷測定、醫療/制藥中的生體測定等波形記錄，電機電子、食品、農業、重電、物流業界。汽車行業（汽車、摩托車）測試 、家電（電器行業）廠家測試（含PC） 、油田測試（含海洋鉆井） 、各類野外測試、滅菌室、潔凈室的溫濕度測試 、冷藏運輸記錄 、跌落試驗 振動試驗撞擊試驗環境試驗等 。多功能輸入測量包括：電壓，溫度，濕度，脈沖，頻率，邏輯。

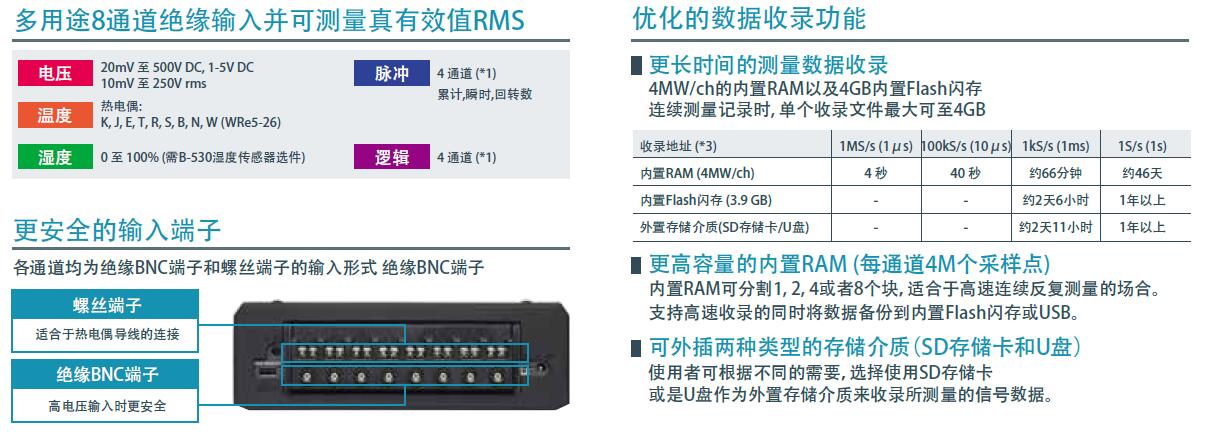

日本圖技graphtec GL980手持式存儲記錄儀產品特點：
日本圖技graphtec GL980手持式存儲記錄儀技術參數：
| 項目 | 描述 | ||
|---|---|---|---|
| 顯示畫面(LCD) | 尺寸 | 7英寸TFT彩色液晶顯示屏 (WVGA: 800×480) | |
| 信息 | Y-T波形顯示和測量值, 全屏波形畫面, 測量值+實時統計運算值, X-Y畫面 | ||
| 語言 | 日語, 英語, 法語, 德語, 中文, 韓語, 俄語, 西班牙語 | ||
| PC接口 | 類型 | 以太網端口 (10base-T?100base-TX), USB2.0端口(高速) | |
| 實時傳輸速度 | 最快1ms | ||
| 互聯網功能 | Web服務器功能, FTP服務器功能, NTP客戶端功能, DHCP客戶端功能, Email發送功能 | ||
| USB功能 | USB驅動模式 (內置Flash閃存與外置SD存儲卡內文件的傳輸與刪除) | ||
| 觸發功能 | 種類 | 啟動: 觸發條件成立時數據收錄開始 停止: 觸發條件成立時數據收錄停止 | |
| 條件 | 啟動 | O?, 電壓, 報警, 外部, 指定時刻, 指定星期, 一定時間 | |
| 停止 | O?, 電壓, 報警, 外部, 指定時刻, 指定星期, 一定時間 | ||
| 觸發組合 | 電壓OR, 電壓AND, 邊沿OR, 邊沿AND | ||
| 觸發閾值 | 模擬輸入 | H/上升沿, L/ 下降沿, 窗口內, 窗口外 | |
| 邏輯輸入 | H, L (模式比較) | ||
| 脈沖輸入 | H/上升沿, L/ 下降沿, 窗口內, 窗口外 | ||
| 重復功能 | Off?On | ||
| 重復間隔 | 從啟動到啟動的間隔, 從停止到啟動的間隔 1秒～9999小時59分59秒 | ||
| 觸發檢測精度 | ±0.5% F.S. | ||
| 報警功能 | 報警閾值 | 模式輸入 | H, L, 窗口內, 窗口外 |
| 邏輯輸入 | H?L | ||
| 脈沖輸入 | H, L, 窗口內, 窗口外 | ||
| 報警組合 | Level OR 固定 | ||
| 報警檢測周期 | 同采樣速度 | ||
| 報警信號保持 | Off?On | ||
| 報警檢測精度 | ±0.5% F.S. | ||
| 存儲裝置 | 內置存儲介質 | 內置RAM | 4MW/ch (分割數量: 4MW×1, 2MW×2, 1MW×4, 0.5MW×8) |
| 內置Flash閃存 | 約4GB (收錄可能容量 3.9GB) | ||
| 外置存儲介質 | SD存儲卡插槽 | 1個插槽, SDHC對應, 最大支持到32GB (單個收錄文件容量最大4GB) | |
| U盤插槽 | 1個插槽, 無限制 (單個收錄文件容量最大4GB) | ||
| 收錄功能 | OFF(通用模式) | 收錄從啟動到停止之間的測量數據 | |
| 循環收錄 | 保存最新的數據 存儲地址: 內置RAM, 內置Flash閃存, SD存儲卡, U盤 收錄點數: 1,000～10,000,000點 ※使用內置RAM時, 10～4,000,000點 最快采樣間隔: 使用內置RAM時最快1μs, 其它情況下最快1ms (CSV格式收錄時10ms) ※收錄時長: GBD文件格式須15秒以上, CSV文件格式須30秒以上。 | ||
| 中繼收錄 | 當4GB的收錄文件滿時, 會生成新的收錄文件繼續記錄數據, 直到收錄停止 收錄地址: 內置Flash閃存, SD存儲卡, U盤 最快采樣間隔: 最快1ms (CSV格式收錄時10ms) | ||
| 檢索功能 | 作用 | 在已收錄的數據中檢索目標點 | |
| 模擬輸入通道 | 通過各通道的電壓值檢索 | ||
| 邏輯通道 | 全部邏輯通道的H和L模式比較的檢索 | ||
| 脈沖通道 | 上升沿, 下降沿, 窗口內, 窗口外的檢索 | ||
| 報警發生點 | 報警發生點的檢索 | ||
| 數據備份功能 | 備份間隔 | Off,1,2,6,12,24小時, 指定時刻, 用戶自定義時刻 最快采樣間隔: 最快1ms (CSV格式收錄時10ms) | |
| 備份地址 | 內置Flash閃存, U盤, SD存儲卡 | ||
| 交換功能 | 備份地址可通過按鍵操作來在SD存儲卡和U盤之間切換 | ||
| 運算功能 | 統計運算 | 實時收錄時 | 統計運算種類: 最大值, 最小值, 峰峰值, 平均值同時表示 |
| 數據回放時 | 統計運算種類(光標間): 最大值, 最小值, 峰峰值, 平均值, 有效值同時表示 | ||
| 通道間運算 | 加法, 減法, 乘法, 除法 (文件格式: 僅GBD) | ||
| 定標功能 | 電壓?有效值 | 各通道輸入值(上下限值)?保存值(上下限值)的設定 | |
| 溫度 | 各通道輸入值, 保存值的設定 (偏置功能) | ||
| 脈沖 | 各通道輸入值, 保存值的設定 (增益功能) | ||
| 注釋功能 | 功能 | 各通道均可注釋名稱 | |
| 輸入字符 | 英語, 數字, 假名, 符號/td> | ||
| 字符數量 | 31個字符（畫面表示最多8個字符） | ||
| 使用環境 | 0 ～ 40℃ (AC電源適配器或電池使用時), 5～85%RH | ||
| 電源 | AC電源適配器 | AC100 ～ 240V/50 ～ 60Hz | |
| DC電源 | DC8.5～24V (選件: B-514型DC驅動電纜) | ||
| 電池 (*1) (*1) | 搭載2個專用鋰電池 (選件: B-569型專用鋰電池) | ||
| 功耗 | AC 電源適配器使用時 (AC100V時) | LCD ON時: 約34VA（同時給電池充電時: 約47VA） 屏保啟動時: 約30VA（同時給電池充電時: 約44VA） | |
| DC電源使用時 | 電源: +24V時 | LCD ON時: 約0.6A（同時給電池充電時: 約0.9A） 屏保啟動時: 約0.53A（同時給電池充電時: 約0.82A） | |
| 電源: +12V時 | LCD ON時: 約1.22A（無法用于給電池充電） 屏保啟動時: 約1.07A（無法用于給電池充電） | ||
| 電源: +8.5V時 | LCD ON時: 約1.81A（無法用于給電池充電） 屏保啟動時: 約1.55A（無法用于給電池充電） | ||
| 外觀尺寸 [W × H × D] | 約 250 × 161 × 80mm | ||
| 質量 | 約 1.4kg (不包括AC電源適配器和電池) | ||
| 耐振性 | 相當于自動車部品第一種A種 | ||
(*1) 使用電池供電時，需安裝2組鋰電池。
日本圖技graphtec GL980手持式存儲記錄儀輸入參數：
| 項目 | 描述 | ||||
|---|---|---|---|---|---|
| 模擬信號輸入部分 | 通道數 | 8通道 (固定) | |||
| 輸入端子形狀 | 絕緣BNC端子, M3.5螺絲端子 (使用時選擇其中一種形式輸入) | ||||
| 輸入方式 | 全通道隔離的同步采樣, 非平衡輸入 | ||||
| 采樣間隔 | 1, 2, 5, 10, 20, 50, 100, 200, 500 μs 1, 2, 5, 10, 20, 50, 100, 200, 500 ms 1, 2, 5, 10, 20, 30 s, 1 min?外部 不同存儲介質對應的最高采樣間隔會有所不同。 使用外部采樣時, 需搭配GL用輸入/輸出電纜(B-513)來連接信號。 | ||||
| 頻率響應 | DC ～ 200 kHz (+1 / -4dB) | ||||
| 測量范圍 | 電圧 | 20, 50, 100, 200, 500 mV 1, 2, 5, 10, 20, 50, 100, 200, 500V, 1-5V F.S. | |||
| 有效值 | 10, 25, 50, 100, 250, 500mVrms 1, 2.5, 5, 10, 25, 50, 100, 250Vrms F.S. ※可測量頻率范圍: 20～10kHz ※有效值為DC耦合下的測量模式, 即AC+DC的真有效值的表現形式。 ※峰值因數: 最大2 | ||||
| 溫度 | 熱電偶：K, J, E, T, R, S, B, N, W (WRe5-26) | ||||
| 濕度 | 0～100% (電壓0～1V定標換算所得) ※需使用B-530濕度傳感器 (選件) | ||||
| 濾波功能 | Off, Line, 5Hz, 50Hz, 500Hz, 5kHz, 50kHz (衰減量) 衰減量 -3dB / 衰減量 -6dB oct | ||||
| A/D 轉換器 | 16位 (有效分辨率: 約±1/40000 F.S.) | ||||
| 測量精度 (23℃±5℃) ?預熱時間30分鐘以上 ?GND端子接地 ?記錄儀正常放置 | 電壓 (濾波功能: Line) | ±0.25％ of F.S. | |||
| 有效值 (平均值) | ±1.5% of F.S.（正弦波、20 ～ 10kHz） | ||||
| 溫度 (熱電偶） (濾波功能: Line) | 種類 | 測量溫度范圍 | 測量精度 | ||
| Ｒ/Ｓ | 0 ≦TS≦ 100℃ 100 ＜TS≦ 300℃ Ｒ：300 ＜TS≦ 1600℃ Ｓ：300 ＜TS≦ 1760℃ | ±7.0℃ ±5.0℃ ±（0.05% 讀數值 +3.0℃） ±（0.05% 讀數值 +3.0℃） | |||
| Ｂ | 400 ≦TS≦ 600℃ 600 ＜TS≦ 1820℃ | ±5.5℃ ±（0.05% 讀數值 +3.0℃） | |||
| Ｋ | -200 ≦TS≦ -100℃ -100 ＜TS≦ 1370℃ | ±（0.05% 讀數值 +3.0℃） ±（0.05% 讀數值 +2.0℃） | |||
| Ｅ | -200 ≦TS≦ -100℃ -100 ＜TS≦ 800℃ | ±（0.05% 讀數值 +3.0℃） ±（0.05% 讀數值 +2.0℃） | |||
| Ｔ | -200 ≦TS≦ -100℃ -100 ＜TS≦ 400℃ | ±（0.1% 讀數值 +2.5℃） ±（0.1% 讀數值 +1.5℃） | |||
| Ｊ | -200 ≦TS≦ -100℃ -100 ＜TS≦ 100℃ 100 ＜TS≦ 1100℃ | ±3.7℃ ±2.7℃ ±（0.05% 讀數值 +2.0℃） | |||
| Ｎ | -200 ≦TS＜ 0℃ 0 ≦TS≦ 1300℃ | ±（0.1% 讀數值 +3.0℃） ±（0.1% 讀數值 +2.0℃） | |||
| Ｗ | 0 ≦TS≦ 2315℃ | ±（0.1% 讀數值 +2.5℃） | |||
| 基準接點補償精度(內部時): ±1.0℃ ※所使用的熱電偶為T/K: 0.32Φ, 其它: 0.65Φ | |||||
| 基準接點補償 | 可選擇內部/外部補償 | ||||
| 熱電偶斷線檢查 | 測量模式下即可檢知 (數據收錄模式下無法使用) | ||||
| 輸入阻抗 | 1MΩ±5％ | ||||
| 信號源輸出阻抗 | 1kΩ以下 | ||||
| 最大輸入電壓 | 各輸入端子 ＋/－間 | 20mv ～ 2V 量程：±30Ｖ 5V ～ 500V 量程：±500V | |||
| 各輸入端子 / 各輸入端子間 | 60Vp-p | ||||
| 各輸入端子 / GND端子間 | 60Vp-p | ||||
| 耐電壓 | 各輸入端子 / 各輸入端子間 | 1000Vp-p 1分鐘 | |||
| 各輸入端子 / GND端子間 | 1000Vp-p 1分鐘 | ||||
| 絕緣阻抗 | 各輸入端子 / GND端子間 | 50MΩ以上（DC500V 時） | |||
| 共模抑制比 | 90dB以上（50/60Hz, 信號源300Ω以下） | ||||
| 信噪比 | 20mV量程 | -40dB 以上（+/- 端子短路時） | |||
| 其他量程 | -50dB 以上（+/- 端子短路時） | ||||
| 外部輸入輸出部分 ※需搭配GL用輸入/輸出電纜(B-513) | 種類 (通道數) | 輸入 | 邏輯輸入(4ch), 或脈沖輸入(4ch) 觸發輸入(1ch), 或外部采樣(1ch) | ||
| 輸出 | 報警輸出(4ch), 或觸發輸出(1ch)+報警輸出(3ch) | ||||
| 輸入信號規格 | 邏輯/脈沖輸入部分 | 最大輸入電壓: 0～+30V (接地輸入有效) 輸入閾值電壓: 約+2.5V 電壓滯后: 約0.5V (+2.5V～+3V) | |||
| 外部觸發/采樣部分 | 最大輸入電壓: 0～+30V (接地輸入有效) 輸入閾值電壓: 約+1.9V 電壓滯后: 約0.2V (+1.9V～+2.1V) | ||||
| 脈沖檢測規格 | 脈沖計數檢測周期 | 10μs ～ 1h (與模擬信號采樣間隔分開設置) | |||
| 最大脈沖輸入 | 最大輸入頻率: 100kHz 最大計數范圍: 15M(次) (24位計數器) | ||||
| 測量模式 | 回轉數, 累計, 瞬時3種模式 | ||||
| 回轉數 | 檢測每個采樣周期內的脈沖個數, 再按每轉對應的脈沖數換算成回轉數 顯示量程: 0～500M RPM/F.S. | ||||
| 累計 | 從測量開始就檢測脈沖信號并累加計數顯示的模式 顯示量程: 0～20M(次)/F.S. (自動調整) | ||||
| 瞬時 | 脈沖檢測周期內顯示所測量到的脈沖個數 顯示量程: 0～20M(次)/F.S. | ||||
| 外部采樣輸入 | 最大輸入頻率: 100kHz 時間誤差: 1μs以下 | ||||
| 輸出信號規格 | 報警輸出時 | 輸出規格: 集電極開路輸出 (內部電壓5V, 上拉電阻10kΩ) 接點容量: 5V～24V, 100ｍA以下 (0.2W以下) | |||
| 觸發輸出時 | 當觸發條件達成時, 輸出500μs脈寬的脈沖信號 (低電平) | ||||
日本圖技graphtec GL980手持式存儲記錄儀GL980_2000-APS應用軟件規格：
| 項目 | 描述 | |
|---|---|---|
| 操作系統 | Windows 10, Windows 8.1, Windows 8, Windows 7 (SP1以上) | |
| 功能 | 記錄儀的操控, 實時數據收錄, 文件格式轉換 | |
| 連接臺數 | 1臺 | |
| 設定控制 | 輸入條件, 收錄條件, 觸發/報警條件等 | |
| 收錄數據傳送 | 內置RAM傳送 | 將保存在記錄儀內置RAM里的數據傳送至PC 采樣間隔: 1μs～1min |
| 實時傳送 | 將保存在記錄儀內置Flash閃存, SD存儲卡或U盤里的數據傳送至PC GBD文件格式下的采樣間隔: 1ms～1min CSV文件格式下的采樣間隔: 1ms～1min | |
| 顯示信息 | 模擬信號波形, 邏輯波形, 脈沖計數波形, 測量數值 | |
| 顯示模式 | Y-T波形監視, 測量值監視, 統計運算+履歷顯示, X-Y畫面 | |
| 文件操作 | 將GBD格式的數據文件轉換成CSV格式 (光標間或全部的收錄數據) | |
| 雙畫面功能 | 2個畫面分別顯示當前和過去的數據 (采樣速度限制: 1ms～1min采樣間隔) | |
| 統計運算 | 數據收錄期間的最大值, 最小值, 平均值, 峰峰值 | |
※ 軟件系統開發商已停止支持的操作系統, 本公司也無法提供相關的應用軟件技術支持。Windows7可對應支持的版本如下。
■對應版本: 旗艦版, 企業版, 專業版, 家庭版
日本圖技graphtec GL980手持式存儲記錄儀電池B-569 (選件) 規格
| 項目 | 描述 |
|---|---|
| 容量 | 7.2V/2900mAh |
| 使用時間 | 屏幕背光最亮時: 約2小時 屏幕背光關閉時: 約2.5小時 ※記錄儀本體內需裝配2組電池 上述電池使用時間為記錄儀在1s采樣間隔, 內置Flash閃存收錄, 新電池兩組, +25℃環境溫度的條件下。 |
| 充電方式 | 放置在記錄儀本體內充電 |
| 充電時間 | 約10小時 (兩組電池) |
| 其他功能 | AC電源適配器和電池共同使用的時候、如果發生停電，會自動切換到電池供電模式 ※AC電源適配器優先使用 當電池電量低時，會自動關閉收錄文件，保存好的數據 |
