GS820配備2個模擬通道，每個通道由恒壓源VS、恒流源IS、電壓計VM和電流計IM組成。兩個發生源測量通道相互隔離。

應用示例  DC電壓/電流基準、脈沖電壓/電流源 V-I跡線追蹤、半導體參數測試 可編程任意波形發生 電負載、電阻測量 生產測試

四象限運行，包括“輸出”(電流輸出)和“吸入”(電流吸入)運行，量程最高可達7V/3.2A或18V/1.2A。輸出和測量分辨率為5.5位。其它特點包括：

隔離2通道發生源和測量功能 發生源和測量量程：7V/3.2A或18V/1.2A 最小量程為200-nA，分辨率可達1-pA 可生成最多100,000點間隔為100-μs的任意波形 通過主從同步鏈路擴展通道 高速測試 16位數字I/O(型號765602)

2通道顯示示例 (256x64點矩陣顯示)

發生源和測量量程

四象限運行，包括“輸出”(電流輸出)和“吸入”(電流吸入)運行，量程最高可達7V/3.2A或18V/1.2A。輸出和測量分辨率為5.5位。

電壓量程：      200mV、2V、7V和18V 最大輸出電流：     ±3.2A(輸出電壓±7V或以下) ±1.2A(輸出電壓±18V或以下) 電流量程：      200nA、2μA、20μA、200μA、2mA、20mA、200mA、1A和3A 最大輸出電壓： ±18V(輸出電流±1.2A或以下) ±7V(輸出電流±3.2A或以下)

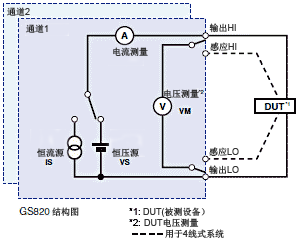

GS820的構成和功能

GS820配備2個模擬通道，每個通道由恒壓源VS、恒流源IS、電壓計VM和電流計IM組成。

兩個發生源測量通道相互隔離。




發生源和測量功能   電壓源和電流測量(VS & IM) 電流源和電壓測量(IS & VM) 電壓源(VS) 電流源(IS) 電壓計(VM) 電流計(IM) 電阻計(IS&VM) 每個通道都可選擇這些功能并任意組合。 通過在本地感應和遠程感應之間切換，可以實現二線或四線制的電壓感應。

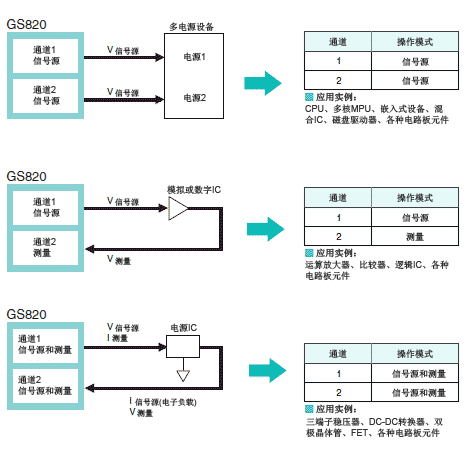

發生源與測量功能的組合

組合使用兩個通道的發生源和測量功能，以滿足各種測試要求。






發生源和測量時序

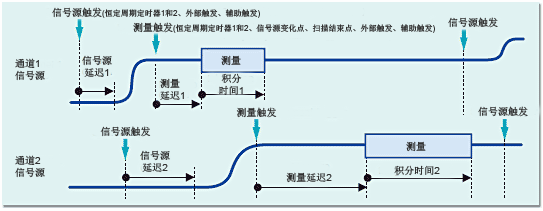

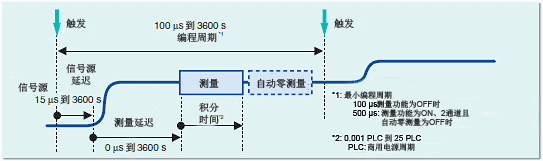

基本的發生源和測量時序

GS820使用內部定時器或外部輸入信號等觸發輸入執行信號發生和測量。收到觸發信號時，GS820經過發生源延遲時間后開始生成信號，再經過一段測量延遲時間后根據指定的積分時間執行測量。可在0.001PLC~25PLC的范圍內設置測量積分時間*2。此外，GS820還提供自動零位測量功能，此功能在測量后測量內部零位基準并執行實時偏置校正。自動零位測量的積分時間等同于測量積分時間設置。

使用多種觸發源設置時序

GS820可以分別設置信號發生觸發源和測量觸發源。信號發生觸發源可以使用兩種類型的恒定周期定時器和一個外部信號輸入。除了這些觸發源以外，發生源變化點和掃描結束點也可以用作測量觸發源。由于可以按通道分別設置發生源觸發和測量觸發，GS820適合各種連接條件和定時組合下的信號發生和測量。此外，還可以使用外部信號或程序事件進行輔助觸發。發生源延遲、測量延遲和積分時間可以按通道分別設置。

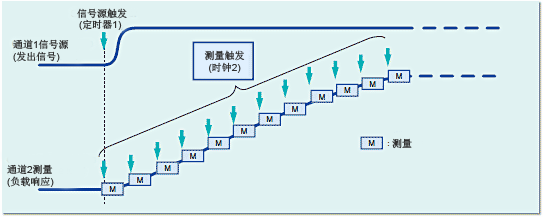

發生源與測量的異步操作

GS820提供各種觸發源，使發生源和測量操作能夠異步進行。在下圖所示的例子中，發生源和測量功能使用不同的定時器，一個發生源周期內執行多次測量。










掃描功能1

預設掃描 GS820的電壓/電流發生部分以DC發生模式或脈沖發生模式工作。每個發生模式都有預設的操作模式，如連續輸出、線性掃描和對數掃描，用戶只需設定簡單的參數即可執行掃描操作。在各掃描模式下，輸出電平的最小變化間隔為100-μs*1。

*1：最小程序周期


100μs：關閉測量功能時

500μs：打開測量功能、使用兩個通道并關閉自動零位時

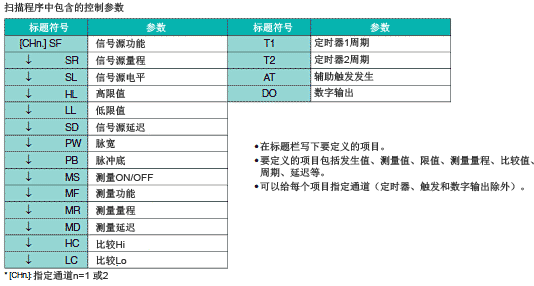

掃描功能2

最多100,000點的任意波形發生，同步掃描控制參數

除了上述預設掃描功能外，GS820還具備可編程掃描功能，允許用戶定義掃描樣式。用戶可以使用電子表格或文本編輯器創建或編輯最多100,000點的任意波形數據(CSV格式)。除了發生源電平外，GS820還能掃描定時和控制參數。因此，在發生波形的同時，可同步執行控制序列。在可編程掃描模式下，掃描程序的最小變化間隔為100-μs*1。

*1：最小程序周期

100μs：關閉測量功能時

500μs：打開測量功能、使用兩個通道并關閉自動零位時

此值不包含對應于控制參數的硬件運行時間。

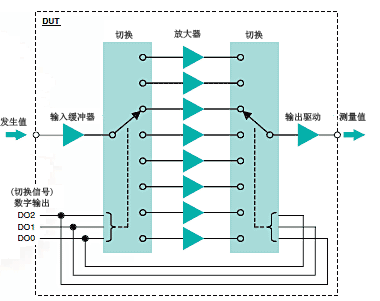

編輯測試序列

(適用于自動測試設備)

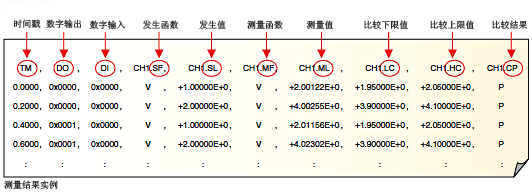

GS820允許您編輯測試序列，適用于在生產線上進行自動測試。用戶可以編寫用于自動測試的關鍵程序文件參數，如信號發生值、測量值、比較值上限、比較值下限、比較結果、控制位輸出等。程序文件為CSV格式，可在常用電子表格軟件中編輯和查看。












測試速度

縮短生產線測試總時間。GS820加快了生產線測試的速度。以下是測試速度的測量結果(參考數據)。

測試速度的測量值(參考數據)*1

*1: 測量環境

Core 2 Duo處理器2.33GHz、USB2.0、使用LabView

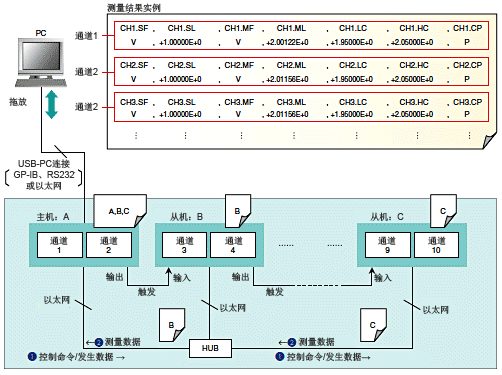

通道擴展

使用主從配置擴展到最多10個通道



多臺GS820可以按如下所示進行連接，作為多通道發生源測量單元。通過主-從配置，只需訪問主機，即可設置和收集所有相連通道的程序數據。主機可以(1)將發生源數據配發到從機，或(2)收集和合并所有從機的測量數據。通過連接專用的觸發信號線，可實現所有通道完全同步。

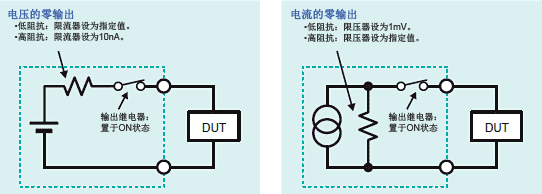

電壓和電流的零位發生功能

無顫震快速斷開負載



GS820零電平發生功能可生成零電壓或零電流，并可控制限流器/限壓器以限制負載電流。在零電平發生狀態下，GS820停止向負載施加電壓或電流，即使輸出繼電器開啟也會斷開與DUT的連接。此功能可避免因輸出繼電器的顫震和觸點壽命而引發的問題，縮短了打開/關閉輸出的時間。
